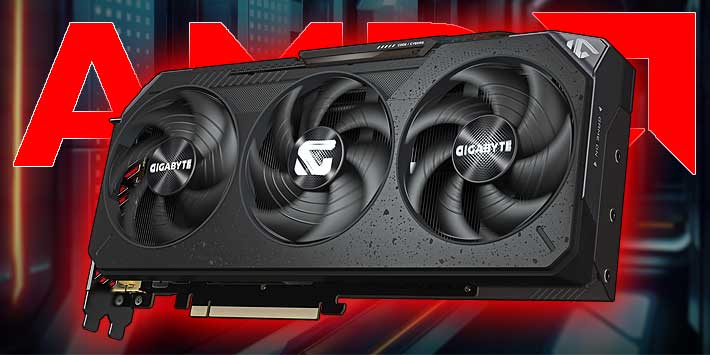

Gigabyte Radeon RX 9070 GAMING OC 16G

Společnost GIGABYTE je jedním z výrobců „obojživelníků“ v jejíž nabídce tak můžete nalézt grafické karty postavené kolem grafických čipů nejen společnosti AMD, ale také společnosti NVIDIA. Portfolio grafických karet této společnosti je opravdu bohaté a mezi ty vůbec nejpopulárnější herní edice patří především grafické karty řady Aorus, Xtreme Gaming, G1 Gaming, Master a Vision. Zapomenout ale také nesmíme ani na levnější Turbo, WindForce, Eagle či edici Waterforce, která je určena především pro okruhy vodního chlazení.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem Gigabyte RX 9070 GAMING OC 16G, kterou mi k dnešním testům zapůjčila přímo společnost GIGABYTE, za což ji samozřejmě patří velké poděkování.

Grafické karty Radeon RX 9070 jsou postavené kolem grafického čipu architektury RDNA 4 (NAVI 48 XT) společnosti AMD s osmi deaktivovanými výpočetními jednotkami CU (Compute Unit). Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 16 GB. V generaci RDNA 4 jsou grafické karty Radeon RX 9070 zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají střední příčky výkonnostního žebříčku. Grafické karty Radeon RX 9070 plně podporují nejnovější grafické rozhraní Vulkan, DirectX 12 Ultimate, navíc pak podporují technologii FSR (FidelityFX Super Resolution) v té nejnovější verzi 4 s podporou upscalingu obrazu za pomoci umělé inteligence (AI) a strojového učení (ML). Společnost GIGABYTE pak tuto grafickou kartu vybavila systémem chlazení WINDFORCE se třemi ventilátory, vyššími takty grafického čipu, Dual BIOS a decentním ARGB LED osvětlením. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

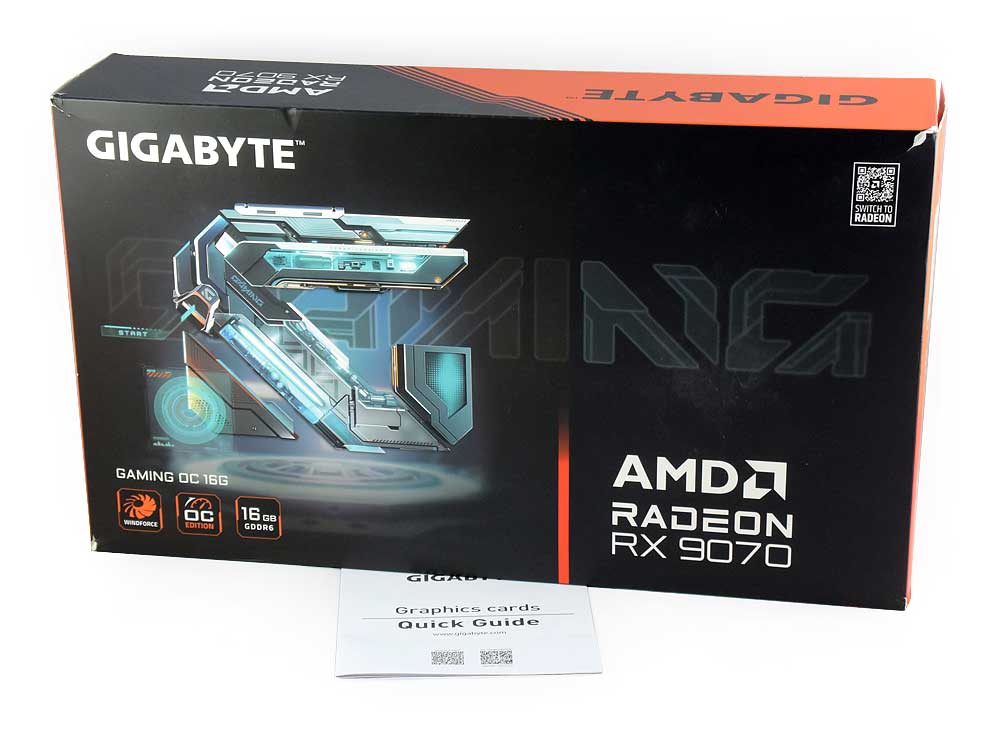

Balení grafické karty Gigabyte RX 9070 GAMING OC 16G je skromné, vlastně obsahuje jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset nástroj pro snadné přetaktování grafické karty GIGABYTE Control Center stáhnout přímo ze stránek výrobce sami.

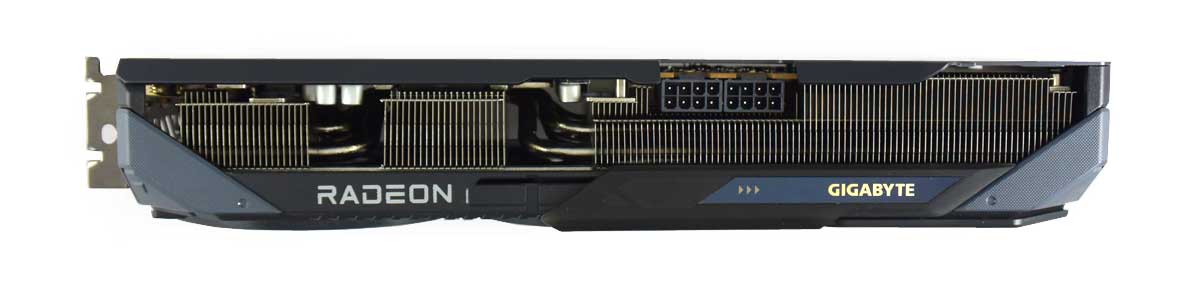

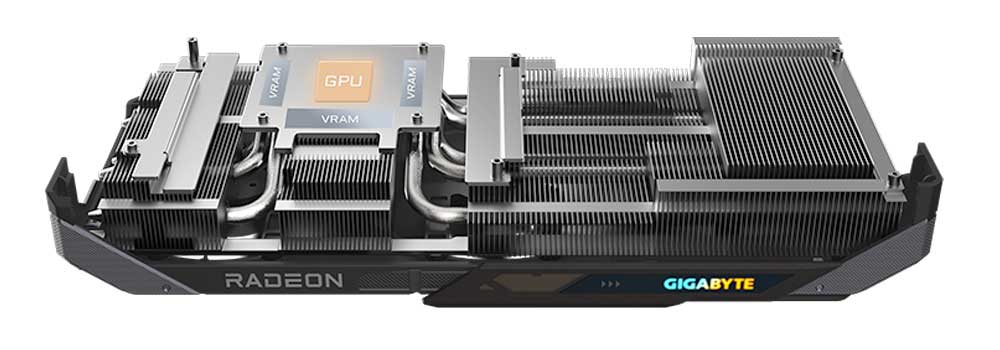

Grafická karta Gigabyte RX 9070 GAMING OC 16G měří na délku 288 mm (hmotnost 1,084 kg) a na základní desce vašeho počítače zabere tři rozšiřující sloty. O chlazení se stará trojice pasivů složených z hliníkových žeber, které jsou vybaveny pěti kompozitními tepelnými trubicemi a větší měděnou dosedací základnou pro grafický čip. Grafické paměti jsou chlazeny společně s grafickým čipem přes dosedací základnu, odpadní teplo z dělené napájecí kaskády je pak odváděno do žebrování krajních pasivů. Všechny důležité komponenty grafické karty jsou tak kvalitně chlazeny.

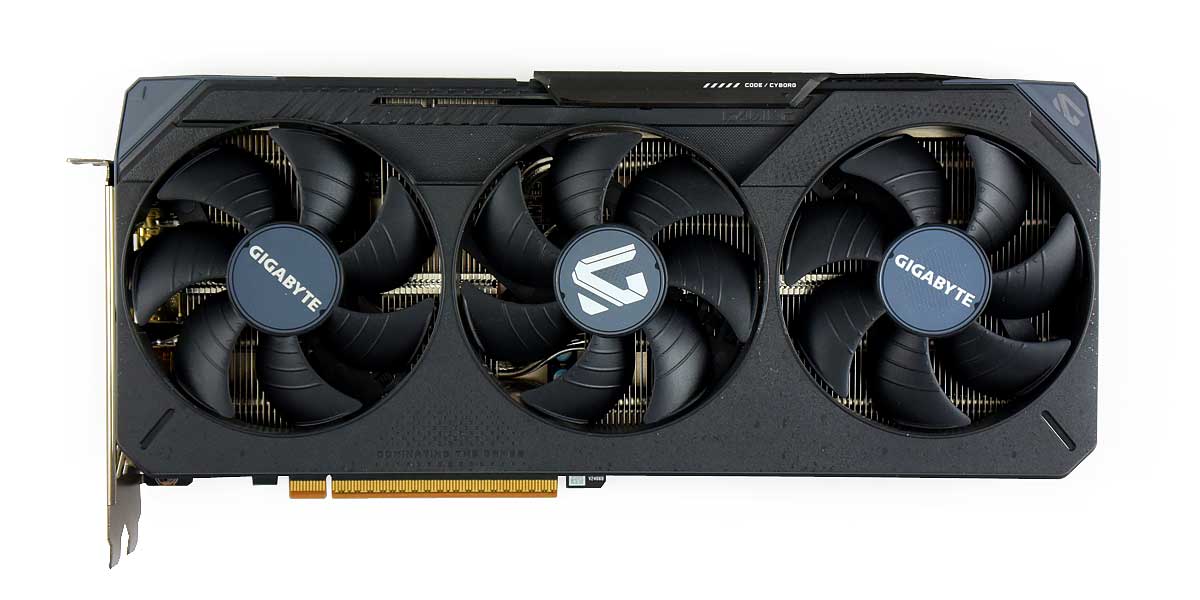

Aktivní část systému chlazení tvoří tři protiběžné 90/85mm ventilátory se sedmi aerodynamicky tvarovanými lopatkami HAWK FAN, které jsou pro tišší chod uloženy v kluzných ložiskách s grafenovým nano mazivem. Grafická karta Gigabyte RX 9070 GAMING OC 16G podporuje technologii 3D ACTIVE FAN, která v případě nízkých teplot a vytížení zastaví všechny ventilátory chlazení a sníží tak hlučnost grafické karty na minimum (semi-pasivní chlazení).

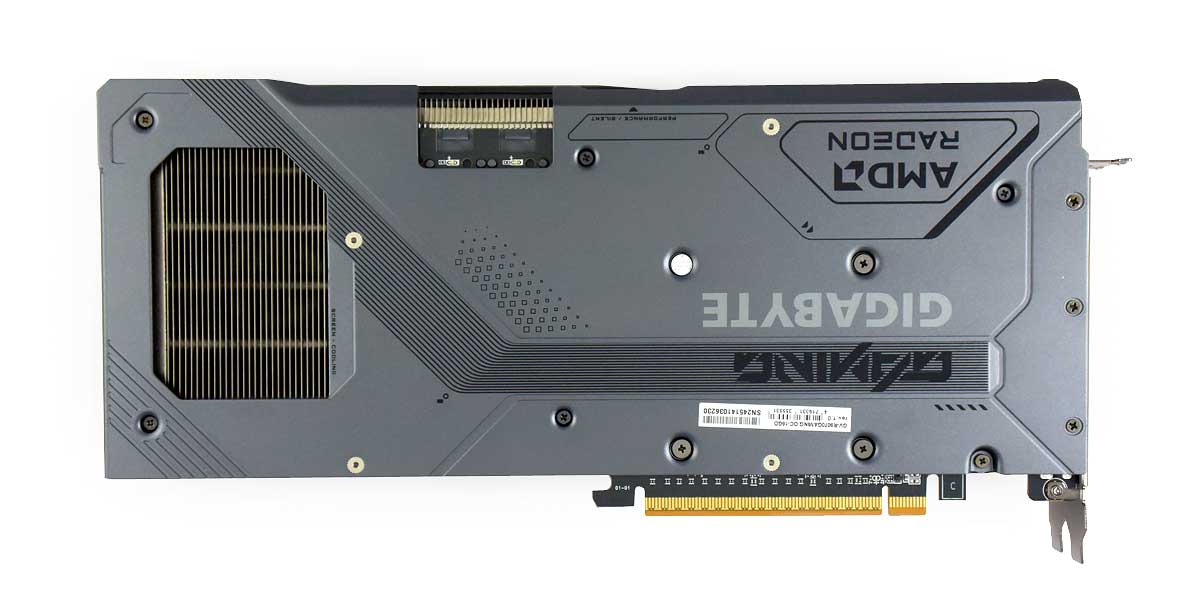

Zadní strana grafické karty je zakryta kovovým backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Systém chlazení přesahuje plošný spoj grafické karty o 65/50 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. Vedle 8pinových napájecích konektorů je pak umístěn také přepínač BIOSu (BIOS Switch) s režimy Performance a Silent.

O napájení grafické karty se stará zřejmě 14fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí dvou 8-pin konektorů. V blízkosti napájecích konektorů je umístěn také indikátor napájení, který prostřednictvím blikající diody signalizuje veškeré abnormality napájení (třeba vadný napájecí kabel). Limit spotřeby grafické karty je nastaven na 245 W (navýšit lze na 270 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 750 W.

Grafická karta Gigabyte RX 9070 GAMING OC 16G disponuje také decentním ARGB LED osvětlením s odsouvacím panelem GIGABYTE, jehož barvy a efekty si můžete nastavit v nástroji GIGABYTE Control Center.

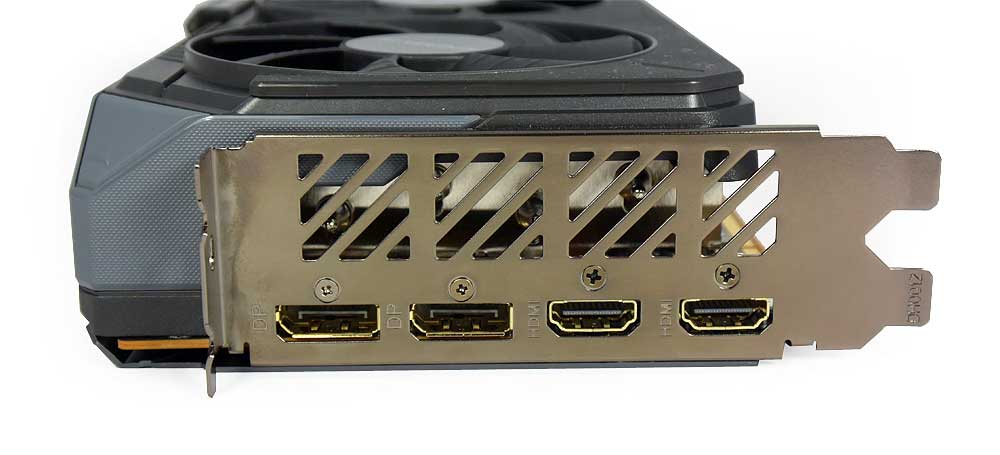

Výstupy na monitor jsou u grafické karty Gigabyte RX 9070 GAMING OC 16G řešeny pomocí 2x DP 2.1a (DisplayPort) a 2x HDMI 2.1b. Zatímco konektor HDMI 2.1b nabízí přenos videosignálu až v 8K/60 Hz, konektory DisplayPort 2.1a pak přenos až 8K/165 Hz.

Gigabyte RX 9070 GAMING OC 16G - Frekvence a Boost

Grafická karta Gigabyte RX 9070 GAMING OC 16G disponuje dvěma BIOSy označenými jako Performance (BIOS1) a Silent (BIOS2), mezi kterými se dá přepínat pomocí switche umístěného na PCB vedle napájecích konektorů. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

Performance BIOS Silent BIOS

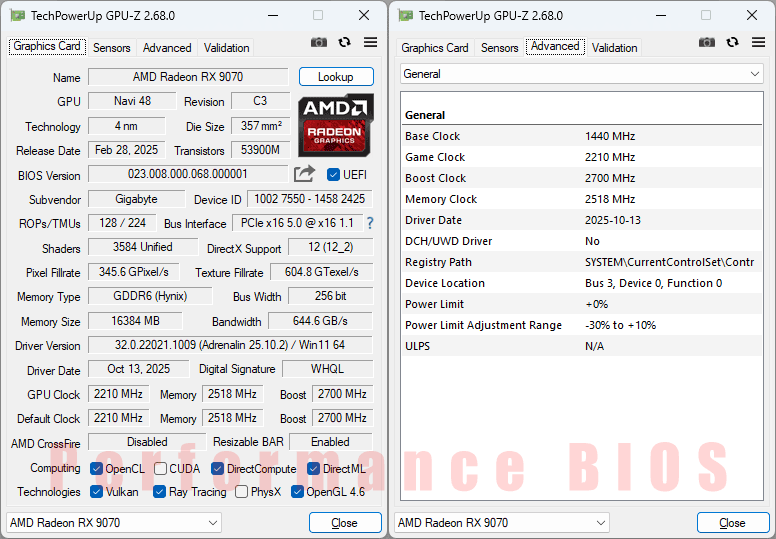

Performance BIOS

Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Gigabyte RX 9070 GAMING OC 16G nastavena na 1440 MHz, herní frekvence na 2210 MHz a boost frekvence na 2700 MHz. Frekvence pamětí GDDR6 (HYNIX) je nastavena na 2518 MHz (efektivně 20144 MHz). Limit spotřeby grafické karty je pak nastaven na 245 W s možností navýšení až o 10 %. Oproti referenčním hodnotám Radeon RX 9070 je tedy boost frekvence navýšena o 180 MHz a limit spotřeby o 25 W. Grafické paměti jsou taktovány v referenčních hodnotách.

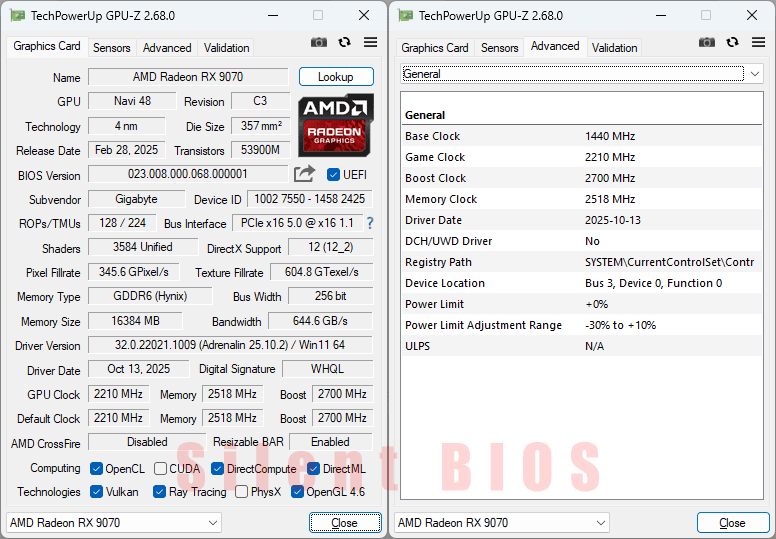

Silent BIOS

V režimu Silent (BIOS2) je základní frekvence grafické karty Gigabyte RX 9070 GAMING OC 16G nastavena na 1440 MHz, herní frekvence na 2210 MHz a boost frekvence opět na 2700 MHz. A protože se u obou BIOSů neliší ani frekvence pamětí a limit spotřeby, je tak pravděpodobné, že jediným rozdílem bude jinak nastavená křivka závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.

Jakých frekvencí však grafická karta Gigabyte RX 9070 GAMING OC 16G bude dosashovat skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
