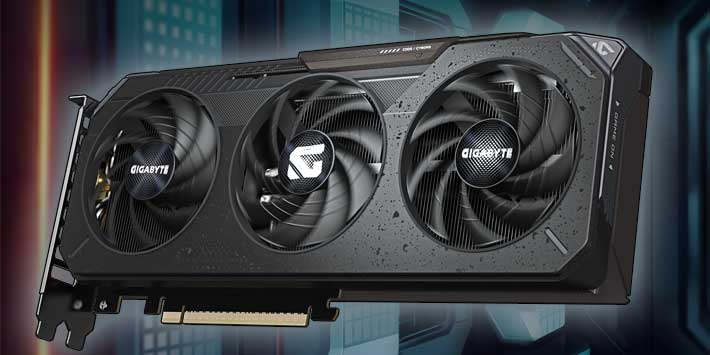

Gigabyte GeForce RTX 5060 GAMING OC 8G
Společnost GIGABYTE je jedním z výrobců „obojživelníků“ v jejíž nabídce tak můžete nalézt grafické karty postavené kolem grafických čipů nejen společnosti AMD, ale také společnosti NVIDIA. Portfolio grafických karet této společnosti je opravdu bohaté a mezi ty vůbec nejpopulárnější herní edice patří především grafické karty řady Aorus, Xtreme Gaming, G1 Gaming, Master a Vision. Zapomenout ale také nesmíme ani na levnější Turbo, WindForce, Eagle či edici Waterforce, která je určena především pro okruhy vodního chlazení.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem Gigabyte RTX 5060 GAMING OC 8G, kterou mi k dnešním testům zapůjčila přímo společnost GIGABYTE, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty GeForce RTX 5060 jsou postavené kolem grafického čipu architektury Blackwell GB206 (GB206-250-A1) společnosti NVIDIA se třemi deaktivovanými bloky TPC (Texture/Processor Cluster). Na tento grafický čip jsou pomocí 128bit sběrnice připojeny grafické paměti typu GDDR7 o kapacitě 8 GB. V generaci Blackwell jsou pak GeForce RTX 5060 zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají spodní příčky výkonnostního žebříčku. Grafické karty GeForce RTX 5060 plně podporují nejnovější grafické rozhraní Vulkan a DirectX 12 Ultimate. Novinkou je pak podpora technologie Neural Renderingu, Reflex 2 pro snížení latence, či proprietární technologie DLSS (Deep Learnig Super Sampling) v nejnovější verzi DLSS 4 s podporou MFG (Multi Frame Generation).
Společnost GIGABYTE pak tuto grafickou kartu vybavila systémem chlazení WINDFORCE se třemi ventilátory, vyššími takty grafického čipu, podporou DUAL BIOS a decentním ARGB LED osvětlením. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

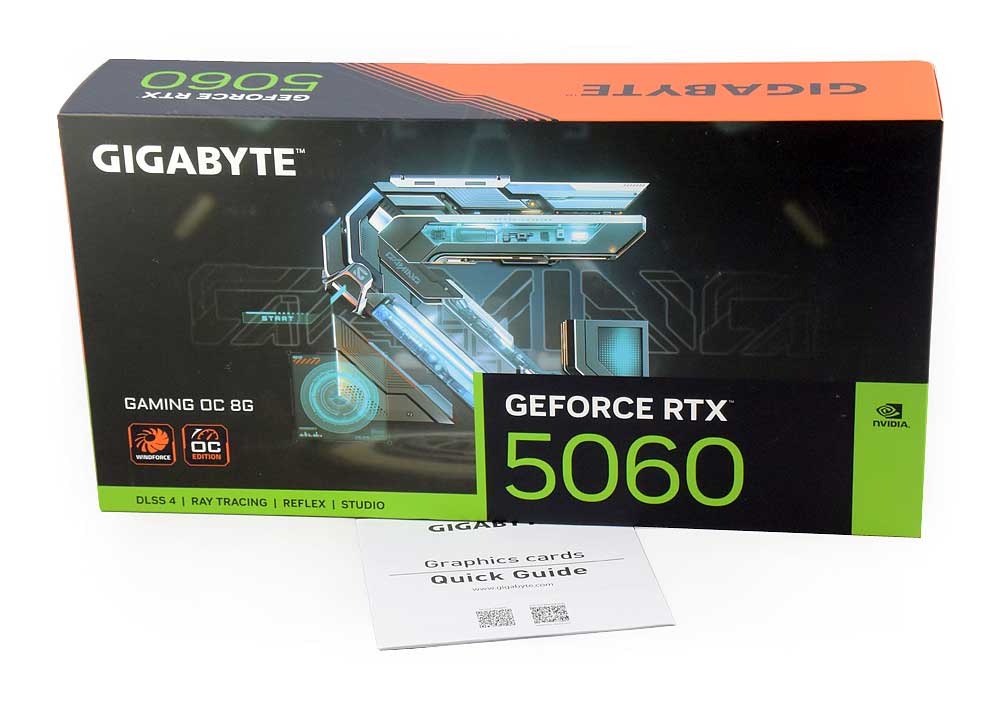

Balení grafické karty Gigabyte RTX 5060 GAMING OC 8G je skromné, vlastně obsahuje jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset nástroj pro snadné přetaktování grafické karty GIGABYTE Control Center stáhnout přímo ze stránek výrobce sami.

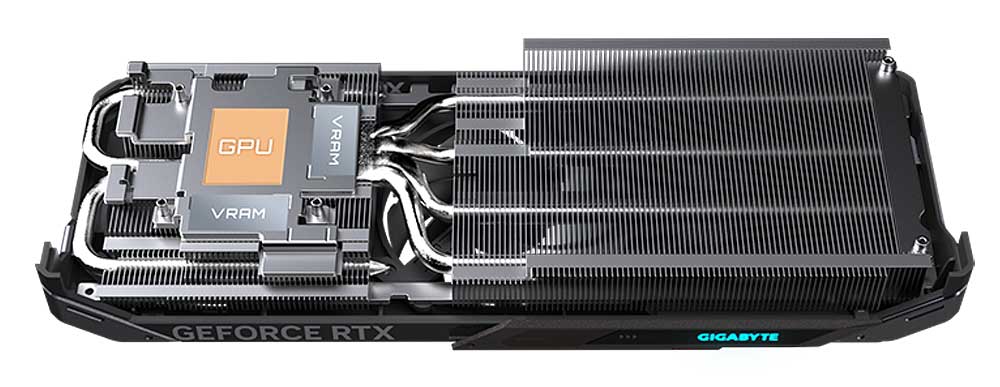

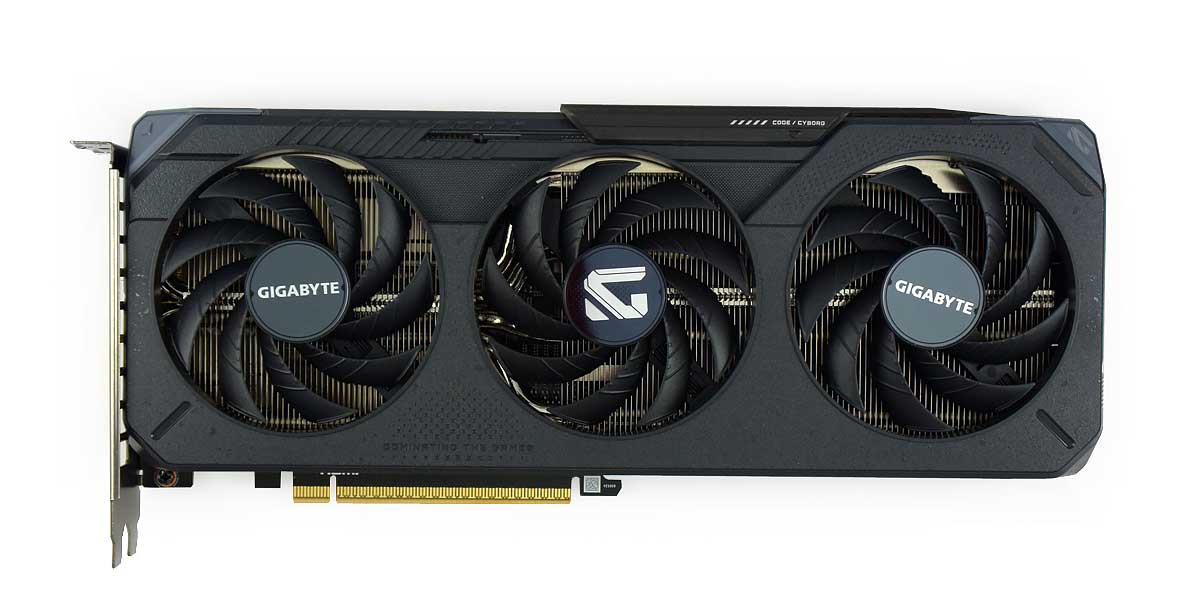

Grafická karta Gigabyte RTX 5060 GAMING OC 8G měří na délku 281 mm (hmotnost 0,752 kg) a na základní desce vašeho počítače zabere dva rozšiřující sloty. O chlazení se stará dvojice pasivů složených z hliníkových žeber, které jsou vybaveny čtyřmi kompozitními tepelnými trubicemi a větší měděnou dosedací základnou pro grafický čip. Grafické paměti jsou chlazeny společně s grafickým čipem přes dosedací základnu, odpadní teplo z napájecí kaskády je pak odváděno do předního pasivu. Všechny důležité komponenty grafické karty jsou tak kvalitně chlazeny.
Obrázek: zdroj gigabyte.com
Aktivní část systému chlazení tvoří tři protiběžné 80/75mm ventilátory s devíti aerodynamicky tvarovanými lopatkami HAWK FAN, které jsou pro tišší chod uloženy v kluzných ložiskách s grafenovým nano mazivem. Grafická karta Gigabyte RTX 5060 GAMING OC 8G podporuje technologii 3D ACTIVE FAN, která v případě nízkých teplot a vytížení zastaví všechny ventilátory chlazení a sníží tak hlučnost grafické karty na minimum (semi-pasivní chlazení).
| ZÓNA |
FAN |
MIN RPM |
MAX RPM |
FAN STOP |
| Fan 1 |
všechny |
1000 (30%) |
3500 (100%) |
|

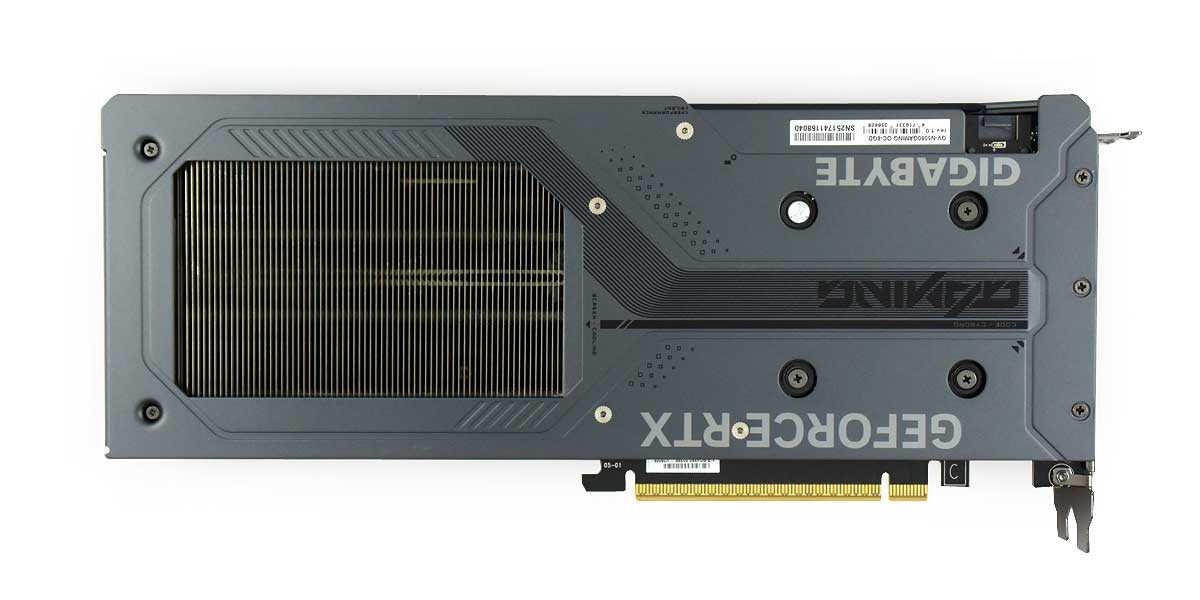

Zadní strana grafické karty je zakryta kovovým backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Systém chlazení přesahuje plošný spoj grafické karty o 130/110 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. V horním výřezu backplate je pak umístěn přepínač BIOSu (BIOS Switch) s režimy Performance a Silent.

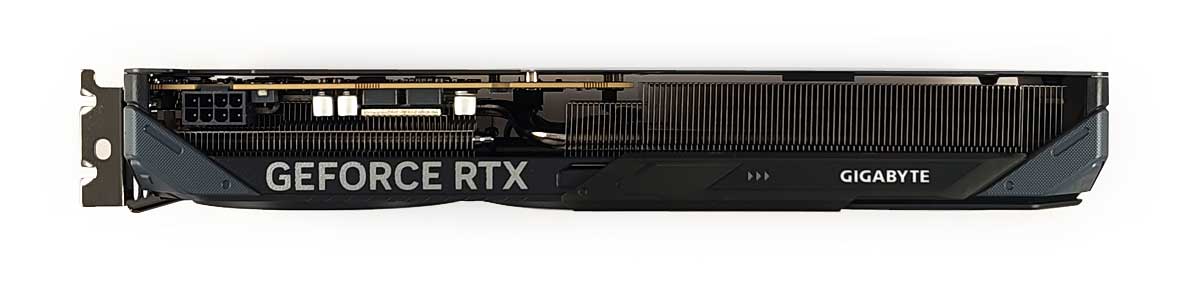

O napájení grafické karty se stará zřejmě 5 +2fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí jednoho 8-pin konektoru. V blízkosti tohoto konektoru je umístěn indikátor napájení, který prostřednictvím blikající diody signalizuje veškeré abnormality napájení (třeba vadný napájecí kabel). Limit spotřeby grafické karty je nastaven na 155 W (navýšit lze na 165 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 500 W.
Grafická karta Gigabyte RTX 5060 GAMING OC 8G disponuje také decentním ARGB LED osvětlením s odsouvacím panelem GIGABYTE, jehož barvy a efekty si můžete nastavit v nástroji GIGABYTE Control Center.

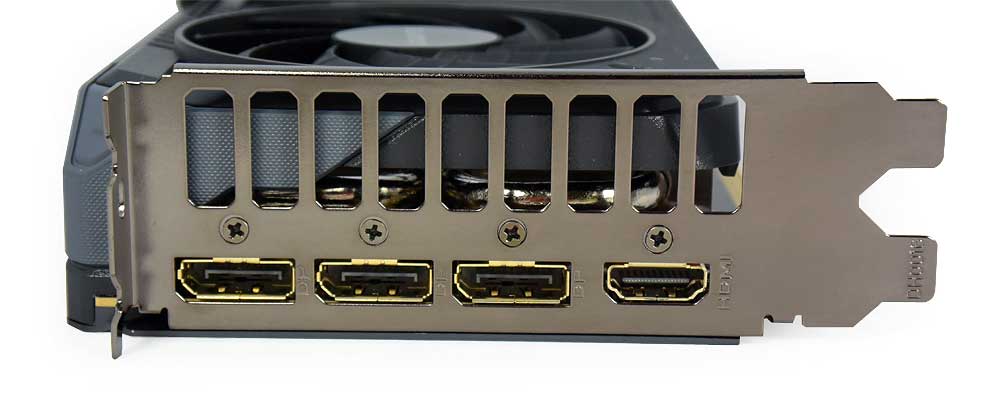

Grafická karta Gigabyte RTX 5060 GAMING OC 8G disponuje výstupy typu 3x DP (2.1b) a 1x HDMI (2.1b). HDMI 2.1 konektor nabízí přenos videosignálu až v 8K/60 Hz a konektory DisplayPort 2.1 pak přenos až 8K/165 Hz (pro kabely delší něž 1 m však budete muset využít aktivní kabel standardu DP80LL).
A když už jsme u těch obrazovaný výstupů, je třeba také poznamenat, že grafické karty generace Blackwell dostaly do vínku také novou generaci vylepšených hardwarových dekodérů (NVDEC) a enkodérů (NVENC). Grafické karty GeForce RTX 5060 disponují jedním aktivním dekodérem NVDEC a jedním aktivním encodérem NVENC.
Gigabyte RTX 5060 GAMING OC 8G - Frekvence a Boost
Grafická karta Gigabyte RTX 5060 GAMING OC 8G disponuje dvěma BIOSy označenými jako Performance a Silent, mezi kterými se dá přepínat pomocí switche umístěného na hřbetu grafické karty. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

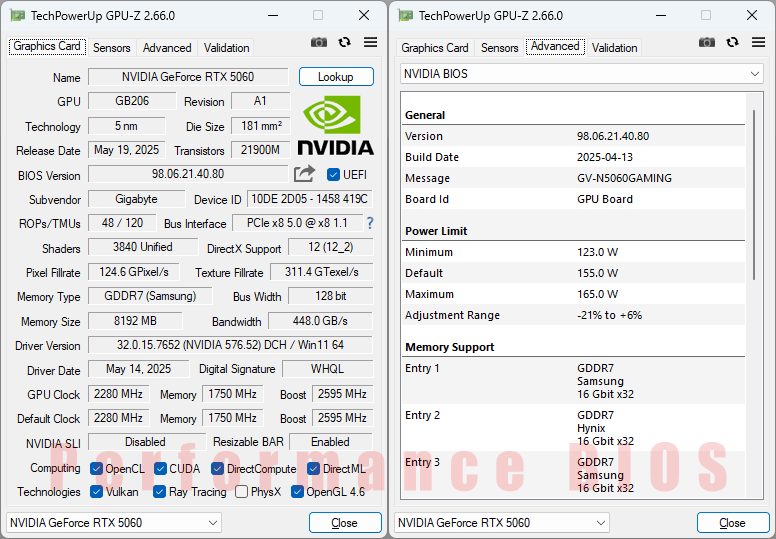

Performance BIOS
Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Gigabyte RTX 5060 GAMING OC 8G nastavena na 2280 MHz, boost frekvence na 2595 MHz a frekvence pamětí GDDR7 na 1750 MHz (efektivně 28000 MHz). Limit spotřeby grafické karty je pak nastaven na 155 W (navýšit lze o 6% na 165 W). Oproti referenčním hodnotám GeForce RTX 5060 je tedy boost frekvence navýšena o 98 MHz a limit spotřeby navýšen o 10 W. Grafické paměti jsou taktovány v referenčních hodnotách.

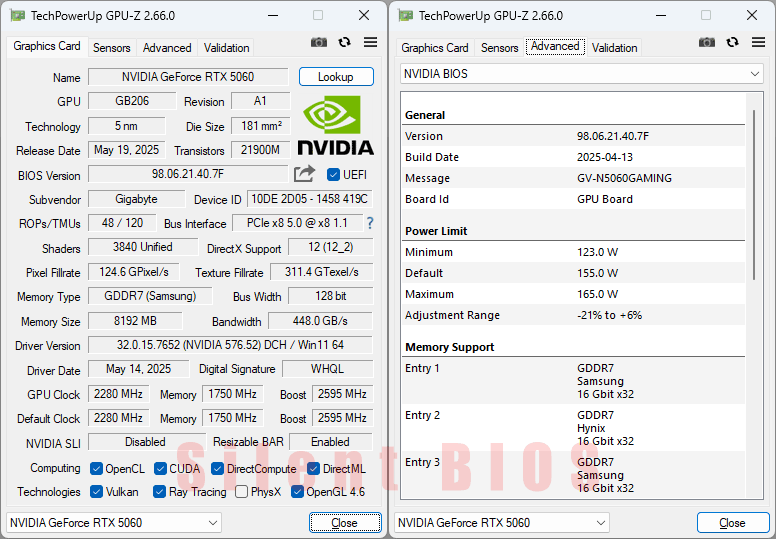

Silent BIOS
V režimu Silent (BIOS2) je základní frekvence grafické karty Gigabyte RTX 5060 GAMING OC 8G nastavena na 2280 MHz, boost frekvence opět na 2595 MHz. A protože se v tomto režimu nezměnila ani frekvence grafických pamětí a limit spotřeby, je tak patrné, že rozdíl mezi oběma BIOSy je dán zejména jinak nastavenou křivkou závislosti otáček ventilátorů na teplotě. O tom se ostatně přesvědčíme v kapitole testů provozních vlastností.
Pozor na rozhraní PCIe x8 5.0!
Za zmínku stojí také využití pouze 8 propojovacích linek rozhraní PCI Express 5.0 (namísto běžně využívaných 16 linek). Majitelé základních desek s podporou PCI Express 5.0 tak budou mít s touto grafickou kartou jistou výhodu, protože chybějících 8 linek je u generace PCIe 5.0 kompenzováno vyšší přenosovou rychlostí linek. V některých počítačových hrách s většími nároky na přenos dat mezi RAM a VRAM se tak majitelé novějších základních desek (s podporou PCI Express 5.0) mohou výjimečně dočkat lehce vyšší snímkové frekvence. Určitě byste se však měli vyhnout párování této grafické karty se základními deskami s podporou pouze PCI Express 3.0!
Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty Gigabyte RTX 5060 GAMING OC 8G v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
