Gigabyte GeForce RTX 4060 Ti AERO OC 8G
Společnost GIGABYTE je jedním z výrobců „obojživelníků“ v jejíž nabídce tak můžete nalézt grafické karty postavené kolem grafických čipů nejen společnosti AMD, ale také společnosti NVIDIA. Portfolio grafických karet této společnosti je opravdu bohaté a mezi ty vůbec nejpopulárnější herní edice patří především grafické karty řady Aorus, Xtreme Gaming, AERO, G1 Gaming, Master a Vision. Zapomenout ale také nesmíme ani na levnější Turbo, WindForce, Eagle či edici Waterforce, která je určena především pro okruhy vodního chlazení.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude naprostá novinka s názvem Gigabyte RTX 4060 Ti AERO OC 8G, kterou mi k dnešním testům zapůjčila přímo společnost GIGABYTE, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty GeForce RTX 4060 Ti jsou postavené kolem grafického čipu architektury Ada Lovelace AD106 (AD106-350-A1) společnosti NVIDIA s jedním deaktivovaným blokem TPC (Texture/Processor Cluster). Na tento grafický čip jsou pomocí 128bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 nebo 16 GB (Clamshell). V generaci Ada Lovelace jsou pak GeForce RTX 4060 Ti zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají nejvyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 4060 Ti plně podporují nejnovější grafické rozhraní Vulkan a DirectX 12 Ultimate, a také proprietární technologii DLSS (Deep Learning Super Sampling), včetně nejnovější verze DLSS 3 (Frame Generation).
Společnost GIGABYTE pak tuto bílou grafickou kartu vybavila masivnějším systémem chlazení WINDFORCE se třemi ventilátory, vyššími takty grafického čipu, ARGB LED osvětlením a nechybí zde ani podpora DUAL BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

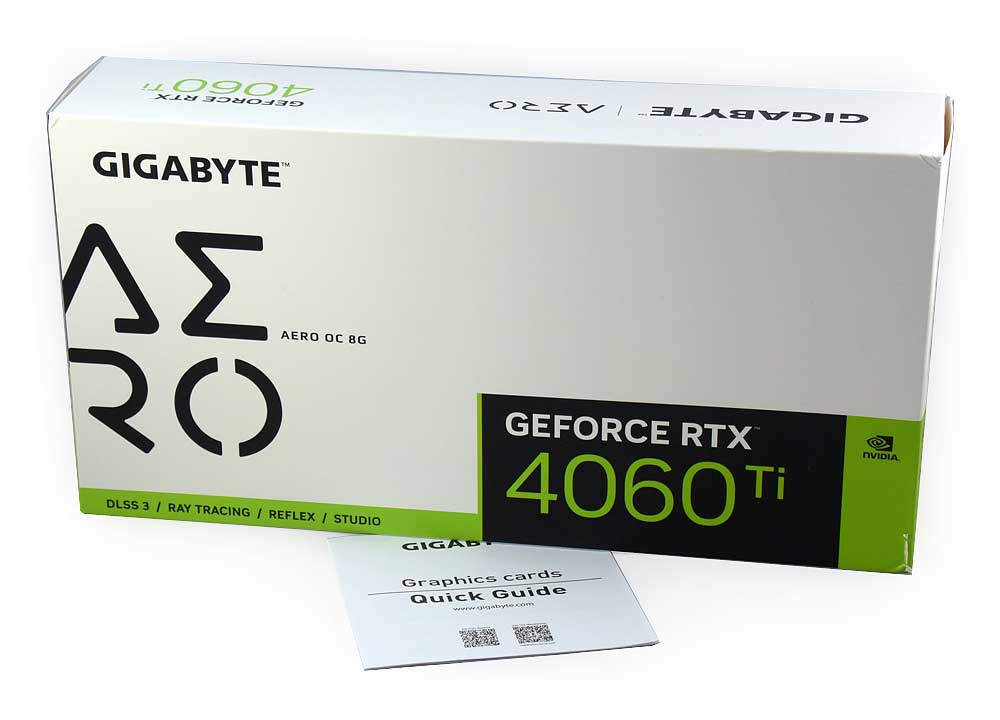

Kromě samotné grafické karty Gigabyte RTX 4060 Ti AERO OC 8G, balení obsahuje již jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset nový nástroj pro snadné přetaktování grafické karty GIGABYTE Control Center stáhnout přímo ze stránek výrobce sami.
Grafická karta Gigabyte RTX 4060 Ti AERO OC 8G měří na délku měří 281 mm (hmotnost 0,878 kg) a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará trojice pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny čtyřmi tepelnými trubicemi (heat pipes) s přímým kontaktem na grafický čip a větší dosedací základnou. Grafické paměti jsou chlazeny společně s grafickým čipem přes dosedací základnu, odpadní teplo z napájecí kaskády je pak odváděno do žebrování předního pasivu. Všechny důležité komponenty grafické karty jsou tak velmi kvalitně chlazeny.
Obrázek: zdroj gigabyte.com
Aktivní část systému chlazení tvoří tři protiběžné 80mm ventilátory s jedenácti 3D aerodynamicky tvarovanými lopatkami, které jsou pro tišší chod uloženy v pouzdrových ložiskách s grafenovým nanomazivem. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). První zónu tvoří zadní ventilátor, druhou zónu pak společně ventilátor přední a středový. Grafická karta Gigabyte RTX 4060 Ti AERO OC 8G podporuje technologii 3D ACTIVE FAN, která v případě nízkých teplot a vytížení zastaví všechny ventilátory chlazení a sníží tak hlučnost grafické karty na minimum (semi-pasivní chlazení).
| ZÓNA |
FAN |
MIN RPM |
MAX RPM |
| Fan 1 |
Zadní |
500 (40%) |
3500 |
| Fan 2 |
Přední+středový |
500 (40%) |
3500 |
Zadní strana grafické karty je zakryta kovovým backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Systém chlazení přesahuje plošný spoj grafické karty o 100/80 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. Na hřbetu grafické karty (vedle 8pin konektoru) je pak umístěn přepínač BIOSu (BIOS Switch) s režimy OC a Silent.
O napájení grafické karty se stará zřejmě 6 +2fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí jednoho 8-pin konektoru. Limit spotřeby grafické karty je nastaven na 160 W (navýšit lze o 35 % na 216 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 500 W.
Grafická karta Gigabyte RTX 4060 Ti AERO OC 8G také disponuje pěkným ARGB LED podsvětleným panelem AERO, jehož barvy i efekty si můžete přizpůsobit pomocí nástroje GIGABYTE Control Center (RGB Fusion).
Grafická karta Gigabyte RTX 4060 Ti AERO OC 8G disponuje výstupy typu 2x HDMI (2.1) a 2x DP (1.4a). Oba typy konektorů nabízí přenos videosignálu až v 8K / 60 Hz.
A když už jsme u těch obrazovaný výstupů, je třeba také poznamenat, že grafické karty generace Ada Lovelace dostaly do vínku také nové hardwarové dekodéry (NVDEC) a enkodéry (NVENC) s nativní podporou formátu AV1 (ostatní formáty jsou samozřejmě podporována také). Grafické karty GeForce RTX 4060 Ti disponují jedním aktivním dekodérem NVDEC a jedním encodérem NVENC.
Gigabyte RTX 4060 Ti AERO OC 8G - Frekvence a Boost
Grafická karta Gigabyte RTX 4060 Ti AERO OC 8G disponuje dvěma BIOSy označenými jako OC a Silent, mezi kterými se dá přepínat pomocí switche umístěného na hřbetu grafické karty. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu OC. Rozdíly mezi oběma BIOSy jsou následující:
OC BIOS
Ve výchozím režimu OC (BIOS1) je základní frekvence grafické karty Gigabyte RTX 4060 Ti AERO OC 8G nastavena na 2310 MHz, boost frekvence na 2580 MHz a frekvence pamětí GDDR6 na 2250 MHz (efektivně 18000 MHz). Limit spotřeby grafické karty je pak nastaven na 160 W. Oproti referenčním hodnotám GeForce RTX 4060 Ti je tedy boost frekvence navýšena o 45 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.
Silent BIOS
V režimu Silent (BIOS2) je základní frekvence grafické karty Gigabyte RTX 4060 Ti AERO OC 8G nastavena na 2310 MHz, boost frekvence opět na 2580 MHz. A protože se v tomto režimu nezměnila ani frekvence grafických pamětí a limit spotřeby, je tak patrné, že rozdíl mezi oběma BIOSy je dán zejména jinak nastavenou křivkou závislosti otáček ventilátorů na teplotě. O tom se ostatně přesvědčíme v kapitole testů provozních vlastností.
Pozor na rozhraní PCIe x8 4.0!
Za zmínku stojí také využití pouze 8 propojovacích linek rozhraní PCI Express 4.0 (namísto běžně využívaných 16 linek). Majitelé základních desek s podporou PCI Express 4.0 tak budou mít s touto grafickou kartou jistou výhodu, protože chybějících 8 linek je u generace PCIe 4.0 (na rozdíl od PCIe 3.0) kompenzováno vyšší přenosovou rychlostí linek. V některých počítačových hrách s většími nároky na přenos dat mezi RAM a VRAM se tak majitelé novějších základních desek (s podporou PCI Express 4.0) mohou výjimečně dočkat lehce vyšší snímkové frekvence.
Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty Gigabyte RTX 4060 Ti AERO OC 8G v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
