Gigabyte AORUS GeForce RTX 3060 ELITE 12G (RECENZE)
V případě tchajwanské společnosti GIGABYTE jsou ty její vůbec nejlepší produkty zařazeny v elitní edici AORUS. Grafická karta Gigabyte AORUS GeForce RTX 3060 ELITE 12G je zástupcem právě této elitní řady, a protože i tato grafická karta nakonec skončila na GPUreport, tak si ji dnes řádně otestujeme.
gpureport.cz  Pavel Šantrůček  16.03.2022

OBSAH:
1. Gigabyte AORUS RTX 3060 ELITE 12G (rev. 2.0)
6. Porovnání provozních vlastností
2. Gigabyte AORUS Engine
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Přetaktování
4. Testy provozních vlastností
9. Hodnocení
5. Zaostřeno na spotřebu


Gigabyte AORUS GeForce RTX 3060 ELITE 12G

Společnost Gigabyte je jedním z výrobců „obojživelníků“ v jejíž nabídce tak můžete nalézt grafické karty postavené kolem grafických čipů nejen společnosti AMD, ale také společnosti NVIDIA. Portfolio grafických karet této společnosti je opravdu bohaté a mezi ty vůbec nejpopulárnější herní edice patří především grafické karty řady Aorus, Xtreme Gaming, G1 Gaming, Master a Vision. Zapomenout ale také nesmíme ani na levnější Turbo, WindForce, Eagle či edici Waterforce, která je určena především pro okruhy vodního chlazení.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude grafická karta další, tentokrát novinka s názvem Gigabyte AORUS RTX 3060 ELITE 12G (rev. 2.0), kterou mi do dnešních testů zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.

Alza.cz



Popis grafické karty Gigabyte AORUS RTX 3060 ELITE 12G
Zdroj: Alza.cz



Grafické karty GeForce RTX 3060 jsou postavené kolem grafického čipu architektury Ampere GA106 (GA106-300-A1) společnosti NVIDIA s jedním deaktivovaným blokem TPC (Texture/Processor Cluster). Na tento grafický čip jsou pomocí 192bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 12 GB. V generaci Ampere jsou pak GeForce RTX 3060 zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají střední až vyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 3060 plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback) a DLSS (Deep Learning Super Sampling). Společnost Gigabyte pak tuto grafickou kartu vybavila systémem chlazení WINDOFORCE 3X s trojicí protiběžných ventilátorů, vyšším takty grafického čipu a také podporou Dual BIOS. Pojďme si tedy nejdříve grafickou kartu Gigabyte AORUS RTX 3060 ELITE 12G představit.



Gigabyte AORUS RTX 3060 ELITE 12G; balení



Balení grafické karty Gigabyte AORUS RTX 3060 ELITE 12G obsahuje uživatelskou příručku, odznáček AORUS a upozornění na registraci produktu, po které získáte prodlouženou záruku na 4 roky (registrace musí být provedena do 30 dnů od data pořízení grafické karty). Žádné DVD jsem v krabici nenašel a tak si budete muset nástroj pro snadné přetaktování grafické karty Gigabyte AORUS Engine stáhnout sami přímo ze stránek výrobce.



Gigabyte AORUS RTX 3060 ELITE 12G; čelní strana



Grafická karta Gigabyte AORUS RTX 3060 ELITE 12G měří na délku 296 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. Pasivní část systému chlazení je téměř identická s grafickou kartou Gigabyte RTX 3060 Ti Gaming OC PRO 8G a Gigabyte RTX 3070 Gaming OC 8G. O chlazení se tedy stará trojice pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny pěti měděnými tepelnými trubicemi (heat pipe) s přímým kontaktem na grafický čip. Grafické paměti jsou chlazeny pomocí k základně přiléhajícího chladícího plátu. Odpadní teplo z modulů napájecí kaskády je odváděno do žebrování předního pasivu. Všechny důležité komponenty grafické karty jsou tak kvalitně chlazeny.



Gigabyte AORUS RTX 3060 ELITE 12G; chladič
Obrázek: zdroj techpowerup.com



Aktivní část systému chlazení tvoří tři protiběžné 80mm ventilátory WINDFORCE 3X s 3D aerodynamicky tvarovanými lopatkami. Pro tišší chod a delší životnost využívají ventilátory grafenové nano mazivo. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). První zónu mají na starosti přední a středový ventilátor, druhou chladící zónu pak samotný ventilátor zadní. Grafická karta Gigabyte AORUS RTX 3060 ELITE 12G podporuje technologii 3D ACTIVE FAN, která v případě nízkých teplot všechny ventilátory chlazení zcela zastaví a sníží tak svou hlučnost na minimum (semi-pasivní chlazení).



Gigabyte AORUS RTX 3060 ELITE 12G; zadní strana



Zadní strana grafické karty je zakryta kovovým backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Systém chlazení přesahuje plošný spoj grafické karty o 115 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. Ve vrchním výřezu backplate, vedle konektorů pomocného napájení, je pak umístěn BIOS switch, pro přepínání mezi režimy OC a Silent.



Gigabyte AORUS RTX 3060 ELITE 12G; horní strana



O napájení grafické karty Gigabyte AORUS RTX 3060 ELITE 12G se stará zřejmě 7+2fázová kaskáda napěťových regulátorů (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí jednoho 8-pin a jednoho 6-pin konektoru. Grafická karta Gigabyte AORUS RTX 3060 ELITE 12G má TDP nastavené na 170 W (navýšit lze o 41% na 240 W) a výrobce k jejímu provozu doporučuje zdroj o výkonu minimálně 650 W.



Gigabyte AORUS RTX 3060 ELITE 12G obrazové výstupy



Grafická karta Gigabyte AORUS RTX 3060 ELITE 12G disponuje výstupy typu 2x HDMI (2.1) a 2x DP (1.4a). Oba typy konektorů nabízí přenos videosignálu až v 8K / 60 Hz.



Osvětlení grafické karty

Grafická karta Gigabyte AORUS RTX 3060 ELITE 12G disponuje pěkným RGB LED osvětlením. Osvětlen je tentokrát nejen horní panel grafické karty, ale také lemy kolem všech ventilátorů. Barvy a efekty osvětlení se dají nastavit za pomoci nástroje Gigabyte AORUS Engine (RGB Fusion). Horní panel pak ještě navíc obsahuje světelnou indikaci vypnutých ventilátorů (FAN STOP).

RGB LED osvětlení grafických karet Gigabyte AORUS RTX



Gigabyte AORUS RTX 3060 ELITE 12G - Frekvence a Boost

Grafická karta Gigabyte AORUS RTX 3060 ELITE 12G disponuje dvěma BIOSy označenými jako OC a Silent, mezi kterými se dá přepínat pomocí přepínače umístěného ve výřezu backplate. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu OC. Rozdíly mezi oběma BIOSy jsou následující:



Gigabyte AORUS RTX 3060 ELITE 12G GPUZ; OC mode

Ve výchozím režimu OC (BIOS1) je základní frekvence grafické karty Gigabyte AORUS RTX 3060 ELITE 12G nastavena na 1320 MHz, boost frekvence na 1867 MHz a frekvence pamětí GDDR6 na 1875 MHz (efektivně 15000 MHz). TDP grafické karty je pak nastaveno na 170 W. Oproti referenčním hodnotám GeForce RTX 3060 je tedy boost frekvence navýšena o 45 MHz. TDP a frekvence grafických pamětí jsou nastaveny na referenční hodnoty.

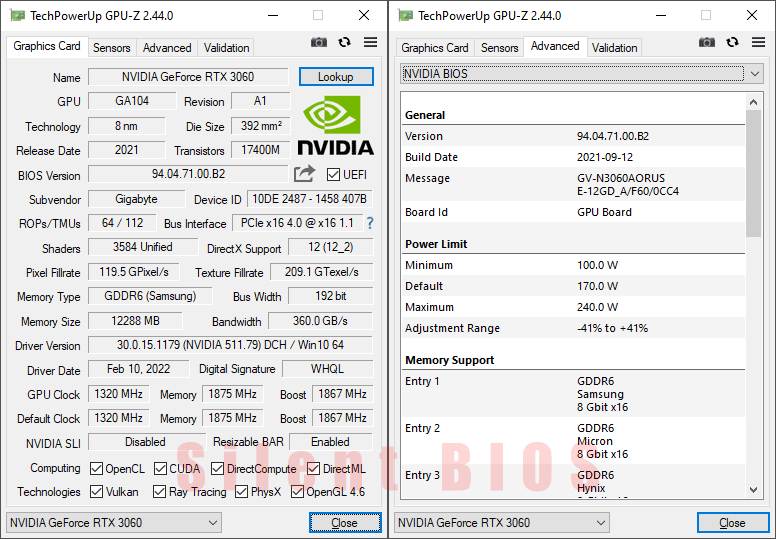

Gigabyte AORUS RTX 3060 ELITE 12G GPUZ; Silent mode

V režimu Silent (BIOS2) je základní frekvence grafické karty Gigabyte AORUS RTX 3060 ELITE 12G opět nastavena na 1320 MHz a boost frekvence na 1865 MHz. A protože se v tomto režimu nezměnila ani frekvence grafických pamětí a TDP, je tak patrné, že rozdíl mezi oběma BIOSy je dán zejména jinak nastavenou křivkou závislosti otáček ventilátorů na teplotě. O tom se ostatně přesvědčíme v kapitole testů provozních vlastností.

Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty Gigabyte AORUS RTX 3060 ELITE 12G v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
