Gigabyte GeForce RTX 3070 Gaming OC 8G (RECENZE)
Minulý týden jsme si představili referenční model grafické karty GeForce RTX 3070 společnosti NVIDIA a tak je na čase, abychom si na GPUreport otestovali také nějakou tu „nereferenci“. Jako první se mi do rukou dostala grafická karta Gigabyte RTX 3070 Gaming OC 8G, a tak si ji tedy pojďme představit
gpureport.cz  Pavel Šantrůček  03.11.2020

OBSAH:
1. Gigabyte RTX 3070 Gaming OC 8G
6. Porovnání provozních vlastností
2. Gigabyte AORUS Engine
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Přetaktování
4. Testy provozních vlastností
9. Hodnocení
5. Zaostřeno na spotřebu


Gigabyte GeForce RTX 3070 Gaming OC 8G

Společnost Gigabyte je jedním z výrobců „obojživelníků“ v jejíž nabídce tak můžete nalézt grafické karty postavené kolem grafických čipů nejen společnosti AMD, ale také společnosti NVIDIA. Portfolio grafických karet této společnosti je opravdu bohaté a mezi ty vůbec nejpopulárnější herní edice patří především grafické karty řady Aorus, Xtreme Gaming a G1 Gaming. Zapomenout ale také nesmíme ani na levnější Turbo a WindForce, či edici Waterforce, která je určena především pro okruhy vodního chlazení.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude novinka s názvem Gigabyte RTX 3070 Gaming OC 8G, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.

Alza.cz



Popis grafické karty Gigabyte RTX 3070 Gaming OC 8G
Zdroj: Alza.cz



Grafické karty GeForce RTX 3070 jsou postavené kolem grafického čipu architektury Ampere GA104 (GA104-300-A1) společnosti NVIDIA sjedním deaktivovaným blokem TPC (Texture/Processor Cluster). Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 GB. V generaci Ampere jsou pak GeForce RTX 3070 zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají střední příčky výkonnostního žebříčku. Grafické karty GeForce RTX 3070 plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback) a DLSS (Deep Learning Super Sampling). Společnost Gigabyte pak tuto grafickou kartu vybavila masivním systémem chlazení se třemi ventilátory Windforce 3X, mnohem vyššími takty grafického čipu a nechybí zde ani DUAL BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

Gigabyte RTX 3070 Gaming OC 8G; balení



Krom samotné grafické karty Gigabyte RTX 3070 Gaming OC 8G, balení obsahuje ještě příručku a upozornění na registraci produktu, po které získáte prodlouženou záruku na 4 roky (registrace musí být provedena do 30 dnů od data pořízení grafické karty). Žádné DVD jsem v krabici nenašel a tak si budete muset nástroj pro snadné přetaktování grafické karty Gigabyte AORUS Engine stáhnout přímo ze stránek výrobce sami.



Gigabyte RTX 3070 Gaming OC 8G; čelní strana



Grafická karta Gigabyte RTX 3070 Gaming OC 8G měří na délku 286 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará dvojice pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny pěti kompozitními tepelnými trubicemi (heatpipe) s přímým kontaktem na grafický čip. Grafické paměti jsou chlazeny pomocí k základně přiléhajícího chladícího plátu a odpadní teplo z modulů napájecí kaskády je pak odváděno přes menší chladcí plát přímo do žebrování prvního pasivu. Všechny důležité komponenty grafické karty jsou tak kvalitně chlazeny.



Gigabyte RTX 3070 Gaming OC 8G; chladič
Obrázek: zdroj lab501.ro



Aktivní část systému chlazení tvoří tři protiběžné 80 mm ventilátory Windforce 3X s 3D aerodynamicky tvarovanými lopatkami. Pro tišší chod a delší životnost využívají ventilátory grafenové nano mazivo. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). Grafická karta Gigabyte RTX 3070 Gaming OC 8G podporuje technologii 3D Active Fan, která v případě nízkých teplot všechny ventilátory zcela odstaví a sníží tak její hlučnost na minimum (semi-pasivní chlazení).



Gigabyte RTX 3070 Gaming OC 8G; zadní strana



Zadní strana grafické karty je zakryta backplate, který slouží ke zpevnění grafické karty, ochraně jejího plošného spoje a částečně také ke chlazení komponent ze zadní strany PCB. Systém chlazení přesahuje plošný spoj grafické karty o 80 mm a tento přesah je využit pro průtok chladícího vzduchu z posledního ventilátoru přes celou šířku žebrování chladiče. Na hřbetu grafické karty je pak umístěn přepínač BIOSu (BIOS Switch).



Gigabyte RTX 3070 Gaming OC 8G; horní strana



O napájení grafické karty se stará 9+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jednoho 6-pin a jednoho 8-pin konektoru. TDP grafické karty je nastaveno na 270 W (navýšit nelze) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 650 W.

Grafická karta Gigabyte RTX 3070 Gaming OC 8G disponuje decentně podsvíceným RGB LED panelem s nápisem GIGABYTE, jehož barvy a efekty si můžete nastavit pomocí nástroje Gigabyte AORUS Engine (RGB Fusion).



Gigabyte RTX 3070 Gaming OC 8G obrazové výstupy



Grafická karta Gigabyte RTX 3070 Gaming OC 8G disponuje výstupy typu 2x HDMI (2.1) a 2x DP (1.4a). Oba typy obrazových výstupů podporují přenos videsignálu až 8K/60H



Gigabyte RTX 3070 Gaming OC 8G - Frekvence a Boost

Grafická karta Gigabyte RTX 3070 Gaming OC 8G disponuje dvěma BIOSy označenými jako OC a Silent, mezi kterými se dá přepínat pomocí switche umístěného na hřbetu grafické karty. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu OC. Rozdíly mezi oběma BIOSy jsou následující:



Gigabyte RTX 3070 Gaming OC 8G GPUZ; Performance modeGigabyte RTX 3070 Gaming OC 8G GPUZ; Performance mode

Ve výchozím režimu OC (BIOS1) je základní frekvence grafické karty Gigabyte RTX 3070 Gaming OC 8G nastavena na 1500 MHz, boost frekvence na 1815 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). TDP grafické karty je pak nastaveno na 270 W. Oproti referenčním hodnotám GeForce RTX 3070 je tedy boost frekvence navýšena o 90 MHz a TDP o 50 W. Grafické paměti jsou taktovány v referenčních hodnotách.

Gigabyte RTX 3070 Gaming OC 8G GPUZ; Quiet modeGigabyte RTX 3070 Gaming OC 8G GPUZ; Quiet mode

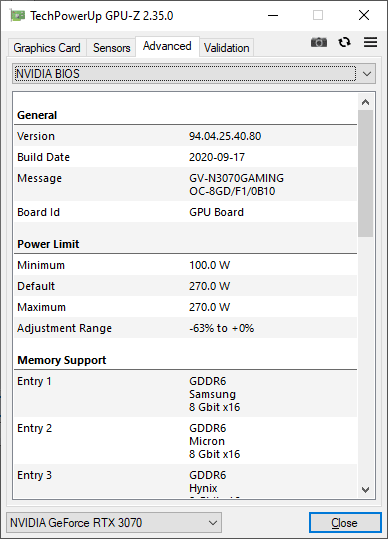

V režimu Silent (BIOS2) je základní frekvence grafické karty Gigabyte RTX 3070 Gaming OC 8G nastavena opět na 1500 MHz, boost frekvence na 1815 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). TDP grafické karty je pak nastaveno opět na 270 W. Jak tedy můžete vidět, frekvence i TDP se u obou BIOSů neliší a jediným rozdílem tak tedy bude rozdílné nastavení křivky závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.

Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty Gigabyte RTX 3070 Gaming OC 8G v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
