Asus DUAL Radeon RX 9060 XT 16G

Společnost Asus je známým a celosvětově velice populárním výrobcem (nejen) grafických karet, jehož výrobní portfolio tvoří grafické karty postavené kolem obou producentů grafických čipů, tedy jak AMD, tak také společnosti NVIDIA. Mezi hráči počítačových her je asi nejuznávanější edicí grafických karet této společnosti značka ROG (Republic Of Gamers) STRIX, ale jistě nesmíme zapomenout ani na jiné známe edice, jakou jsou například Expedition, Turbo, Phoenix, TUF, ProArt, Prime, Dual či Cerberus.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další s názvem Asus DUAL RX 9060 XT 16G, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.

Grafické karty Radeon RX 9060 XT jsou postavené kolem grafického čipu architektury RDNA 4 (NAVI 44 XT) společnosti AMD v plné konfiguraci. Na tento grafický čip jsou pomocí 128bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 nebo 16 GB (clamshell). V generaci RDNA 4 jsou grafické karty Radeon RX 9060 XT zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají vyšší příčky výkonnostního žebříčku. Grafické karty Radeon RX 9060 XT plně podporují nejnovější grafické rozhraní Vulkan, DirectX 12 Ultimate, navíc pak podporují technologii FSR (FidelityFX Super Resolution) v té nejnovější verzi 4 s podporou upscalingu obrazu za pomoci umělé inteligence (AI) a strojového učení (ML). Společnost ASUS pak tuto grafickou kartu vybavila kompaktním systémem chlazení se dvěma ventilátory AXIAL-TECH, vyššími takty grafického čipu, podporou Dual BIOS a 16 GB grafické paměti. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

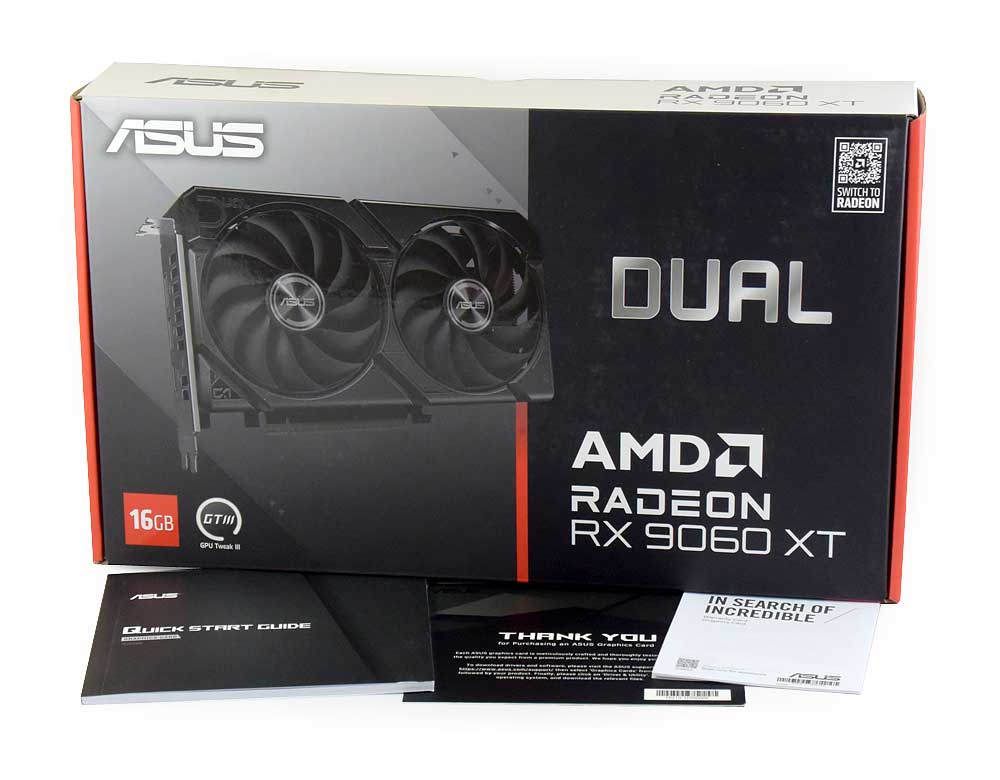

Kromě samotné grafické karty Asus DUAL RX 9060 XT 16G, balení obsahuje ještě příručku a poděkování. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástroji GPU Tweak III a Armoury Crate stáhnout přímo ze stránek výrobce sami (Armoury Crate stahovat nemusíte, tato DUAL totiž žádným LED osvětlenín nedisponuje).

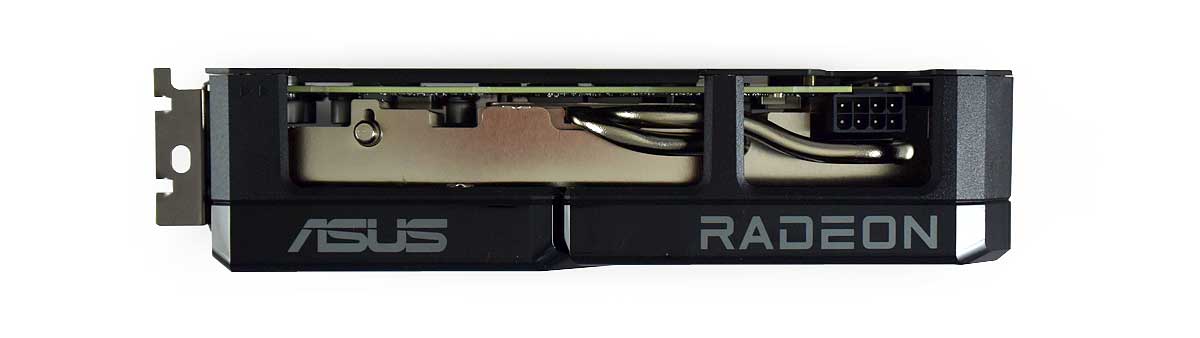

Grafická karta Asus DUAL RX 9060 XT 16G je opravdu kompaktní, na délku měří jen 202 mm (hmotnost 0,570 kg) a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará jednoduchý pasiv složený z hliníkových žeber, který je pro lepší odvod tepla z grafického čipu vybaven dvěma kompozitními tepelnými trubicemi (heat pipes) a větší dosedací základnou. Grafické paměti jsou chlazeny společně s grafickým čipem přes dosedací základnu. Odpadní teplo z modulů napájecí kaskády je odváděno přímo do žebrování pasivu. Všechny důležité součásti grafické karty jsou tak chlazeny.

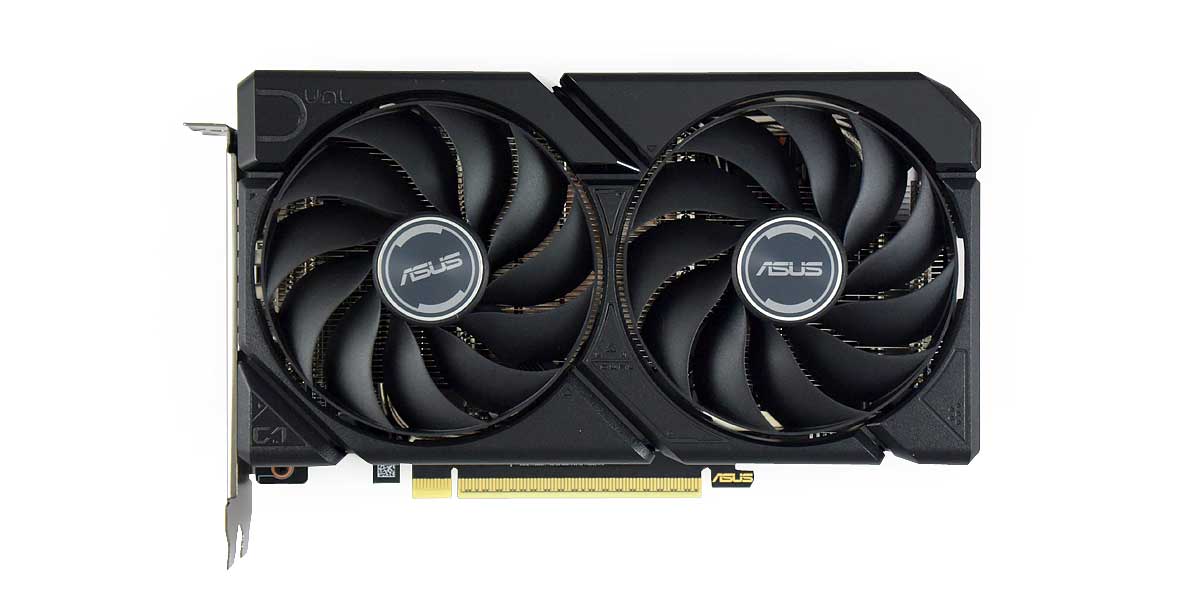

Aktivní část systému chlazení Asus DUAL RX 9060 XT 16G tvoří dva 90 mm ventilátory s bariérovým kroužkem AXIAL-TECH. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Grafická karta podporuje funkci 0dB FAN, která v případě nízkých teplot zastaví všechny ventilátory chlazení a sníží tak hlučnost na minimum (semi-pasivní chlazení).

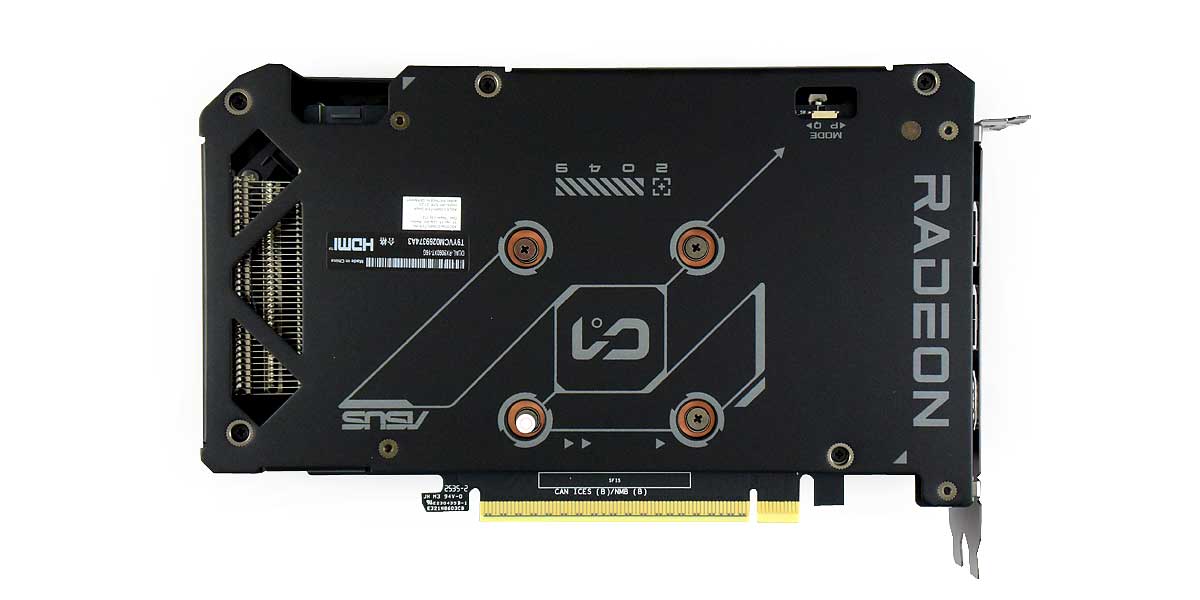

Zadní strana grafické karty Asus DUAL RX 9060 XT 16G je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent, zejména modulů grafických pamětí umístěných ze zadní strany PCB. Systém chlazení přesahuje plošný spoj grafické karty o 25/16 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance (P-mode) a Quiet (Q-mode).

O napájení grafické karty Asus DUAL RX 9060 XT 16G se zřejmě stará 9fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí jednoho 8-pin konektoru. Limit spotřeby grafické karty je nastaven na 160 W (navýšit lze o 10% na max. 176 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 550 W.

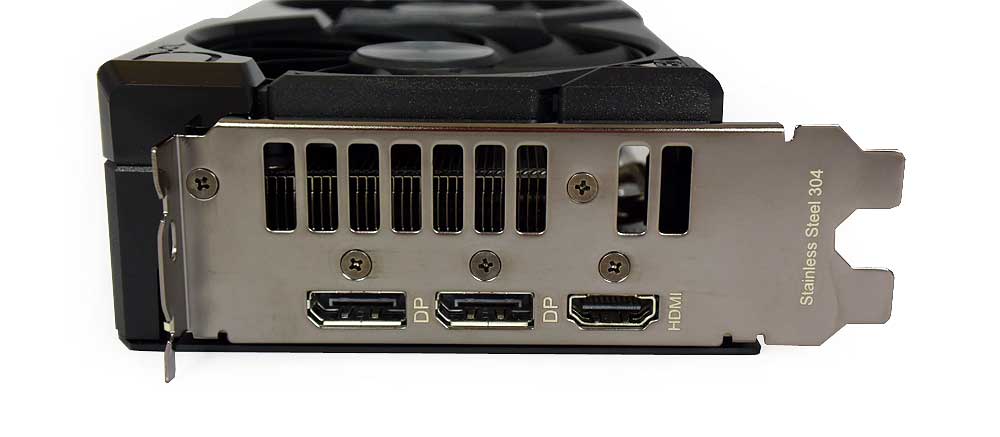

Výstupy na monitor jsou u grafické karty Asus DUAL RX 9060 XT 16G řešeny pomocí 2x DP 2.1a (DisplayPort) a 1x HDMI 2.1b. Zatímco konektor HDMI 2.1b nabízí přenos videosignálu až v 8K/60 Hz, konektory DisplayPort 2.1a pak přenos až 8K/165 Hz.

Asus DUAL RX 9060 XT 16G - Frekvence a Boost

Grafická karta Asus DUAL RX 9060 XT 16G disponuje dvěma BIOSy označenými jako Performance (P-mode) a Quiet (Q-mode), mezi kterými se dá přepínat pomocí switche umístěného ve výřezu backplate. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

Performance BIOS Quiet BIOS

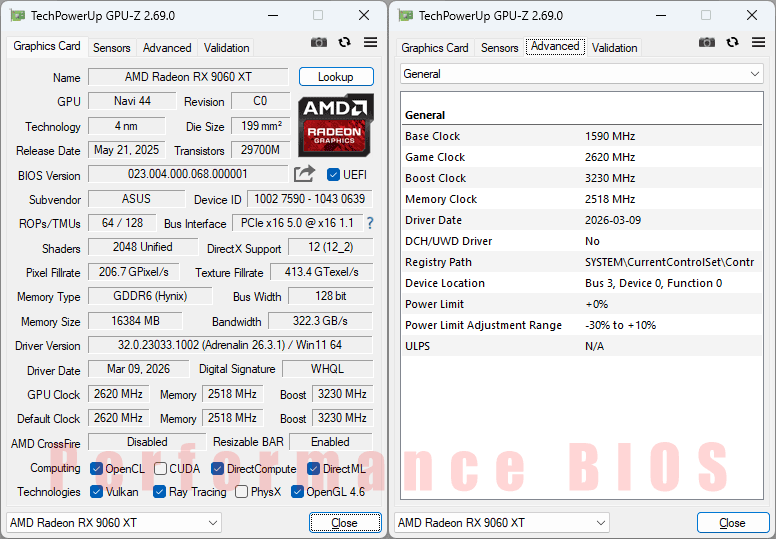

Performance BIOS

Ve výchozím režimu Performance (P-mode) je základní frekvence grafické karty Asus DUAL RX 9060 XT 16G nastavena na 1590 MHz, herní frekvence na 2620 MHz a boost frekvence na 3230 MHz. Frekvence pamětí GDDR6 (Hynix) je nastavena na 2518 MHz (efektivně 20144 MHz). Limit spotřeby grafické karty je pak nastaven na 160 W s možností navýšení až o 10 %. Oproti referenčním hodnotám Radeon RX 9060 XT je tedy boost frekvence navýšena o 100 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.

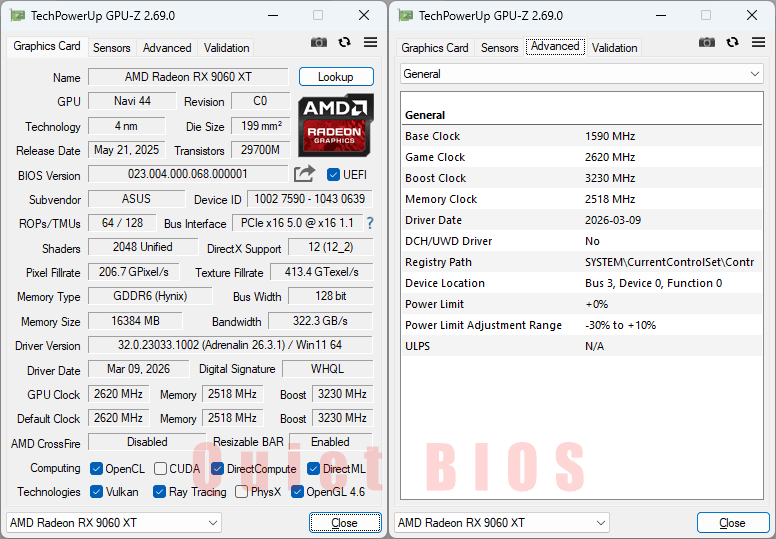

Quiet BIOS

V režimu Quiet (Q-mode) je základní frekvence grafické karty Asus DUAL RX 9060 XT 16G nastavena na 1590 MHz, herní frekvence na 2620 MHz a boost frekvence opět na 3230 MHz. A protože se u obou BIOSů neliší ani frekvence pamětí a limit spotřeby, je tak pravděpodobné, že jediným rozdílem bude jinak nastavená křivka závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.

Jakých frekvencí však grafická karta Asus DUAL RX 9060 XT 16G bude dosashovat skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
