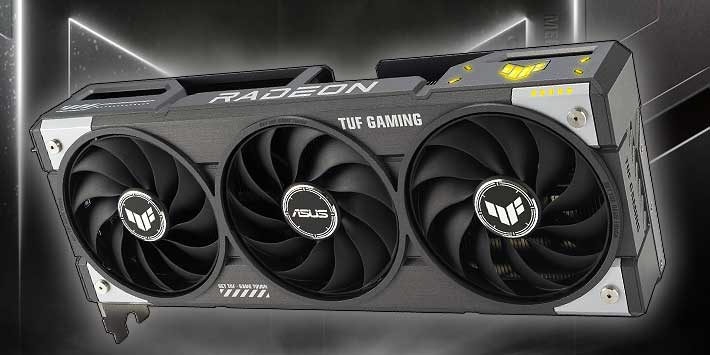

Asus TUF Radeon RX 9060 XT O16G Gaming

Společnost Asus je známým a celosvětově velice populárním výrobcem (nejen) grafických karet, jehož výrobní portfolio tvoří grafické karty postavené kolem obou producentů grafických čipů, tedy jak AMD, tak také společnosti NVIDIA. Mezi hráči počítačových her je asi nejuznávanější edicí grafických karet této společnosti značka ROG (Republic Of Gamers) STRIX, ale jistě nesmíme zapomenout ani na jiné známe edice, jakou jsou například Expedition, Turbo, Phoenix, TUF, Prime, Dual či Cerberus.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem Asus TUF RX 9060 XT O16G Gaming, kterou mi k dnešním testům zapůjčila přímo společnost ASUS, za což ji samozřejmě patří velké poděkování.

Grafické karty Radeon RX 9060 XT jsou postavené kolem grafického čipu architektury RDNA 4 (NAVI 44 XT) společnosti AMD v plné konfiguraci. Na tento grafický čip jsou pomocí 128bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 nebo 16 GB (clamshell). V generaci RDNA 4 jsou grafické karty Radeon RX 9060 XT zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají vyšší příčky výkonnostního žebříčku. Grafické karty Radeon RX 9060 XT plně podporují nejnovější grafické rozhraní Vulkan, DirectX 12 Ultimate, navíc pak podporují technologii FSR (FidelityFX Super Resolution) v té nejnovější verzi 4 s podporou upscalingu obrazu za pomoci umělé inteligence (AI) a strojového učení (ML). Společnost ASUS pak tuto grafickou kartu vybavila výkonným systémem chlazení se třemi ventilátory AXIAL-TECH, vyššími takty grafického čipu, pěkným ARGB LED osvětlením, podporou Dual BIOS a 16 GB grafické paměti. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

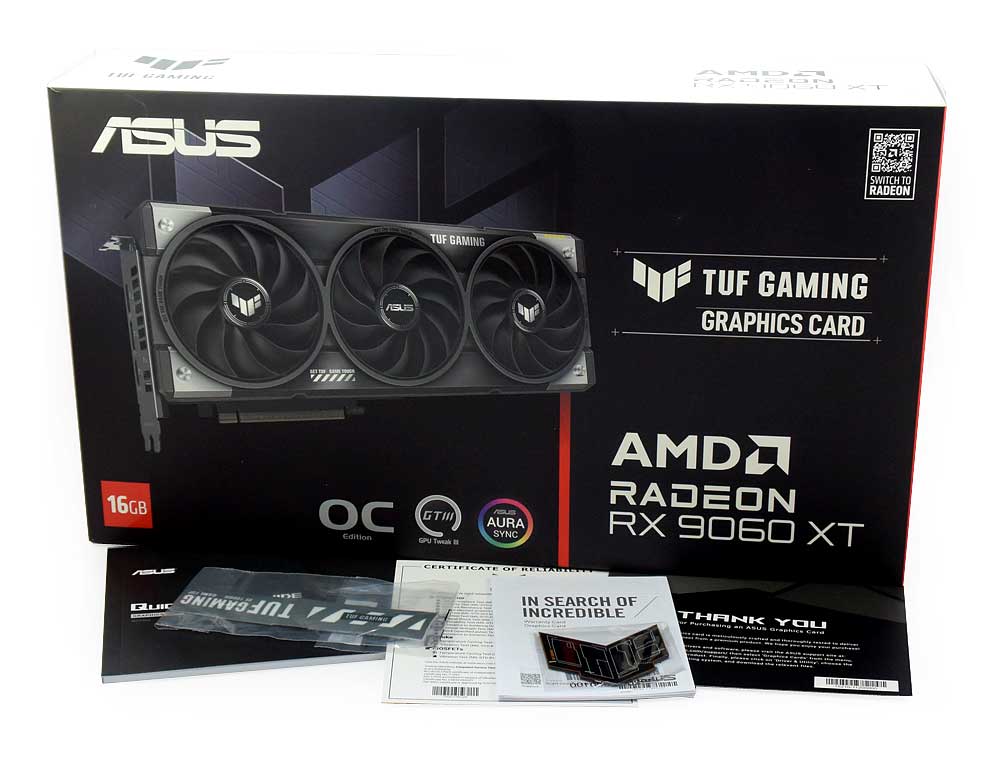

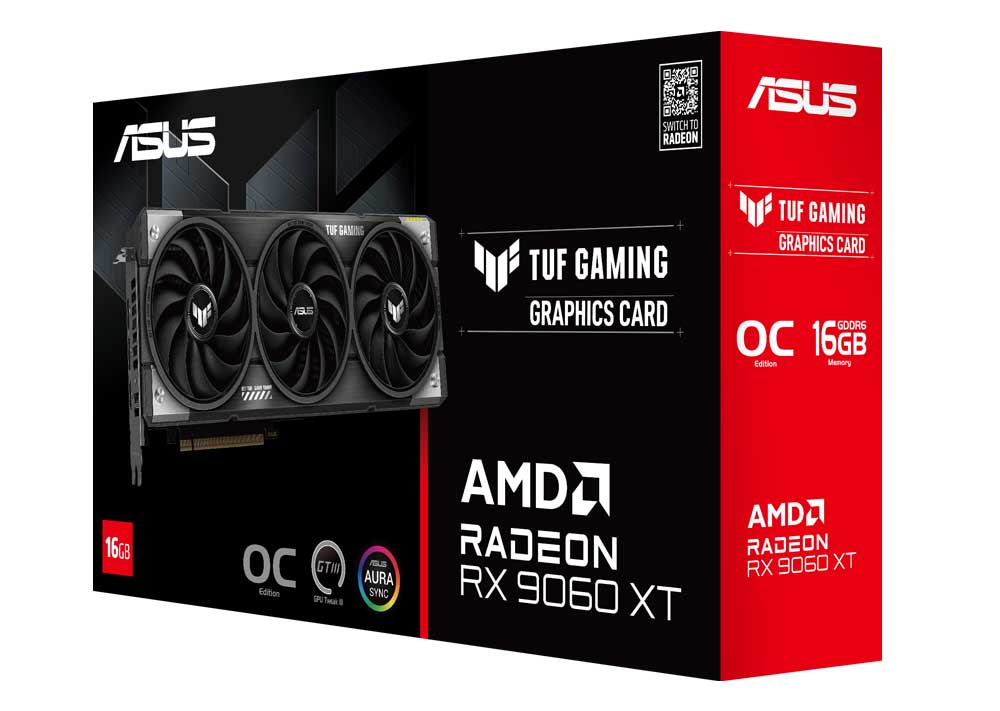

Kromě samotné grafické karty Asus TUF RX 9060 XT O16G Gaming, balení obsahuje ještě příručku, poděkování, odznáček TUF a pásek na suchý zip. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástroji GPU Tweak III a Armoury Crate (nastavení RGB LED osvětlení a AURA) stáhnout přímo ze stránek výrobce sami.

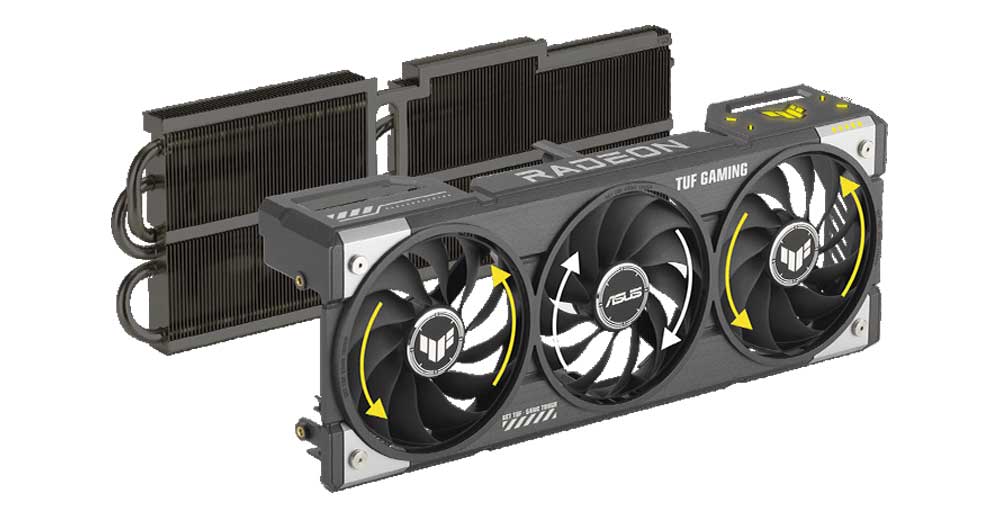

Grafická karta Asus TUF RX 9060 XT O16G Gaming je docela rozměrná, na délku měří 304 mm (hmotnost 0,919 kg) a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará dvojice pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny třemi kompozitními tepelnými trubicemi (heat pipes) a větší měděnou dosedací základnou. Grafické paměti jsou chlazeny společně s grafickým čipem přes dosedací základnu. Odpadní teplo z dělené napájecí kaskády je odváděno přímo do žebrování obou pasivů. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.

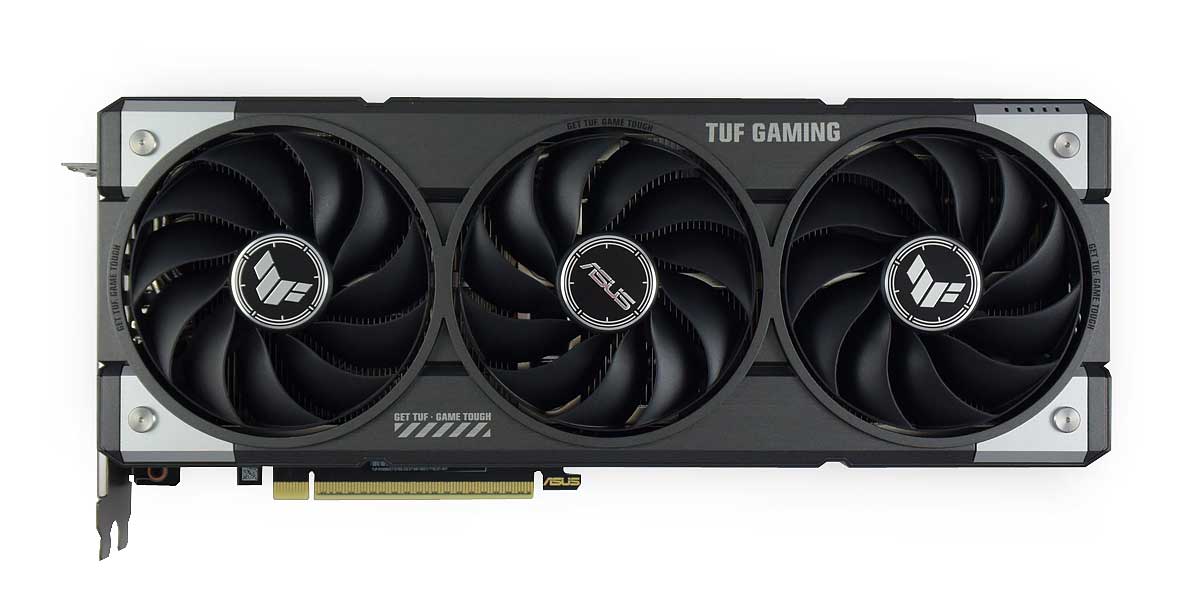

Aktivní část systému chlazení Asus TUF RX 9060 XT O16G Gaming tvoří tři 90 mm protiběžné ventilátory s bariérovým kroužkem AXIAL-TECH. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Grafická karta podporuje funkci 0dB FAN, která v případě nízkých teplot zastaví všechny ventilátory chlazení a sníží tak hlučnost na minimum (semi-pasivní chlazení).

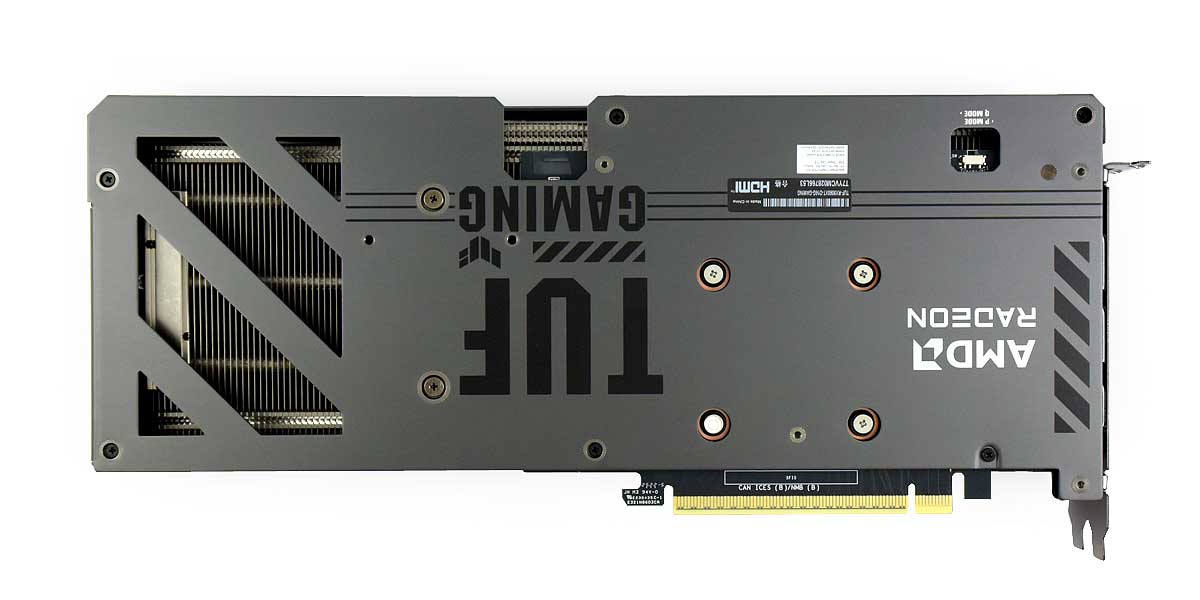

Zadní strana grafické karty Asus TUF RX 9060 XT O16G Gaming je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent, zejména modulů grafických pamětí umístěných ze zadní strany PCB. Systém chlazení přesahuje plošný spoj grafické karty o 130/60 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance (P-mode) a Quiet (Q-mode).

O napájení grafické karty Asus TUF RX 9060 XT O16G Gaming se zřejmě stará 10fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí jednoho 8-pin konektoru.  Pod tímto konektorem je umístěn indikátor napájení, který prostřednictvím červené barvy diody signalizuje veškeré abnormality napájení (třeba vadný napájecí kabel). Limit spotřeby grafické karty je nastaven na 182 W (navýšit lze o 10% na max. 200 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 550 W.

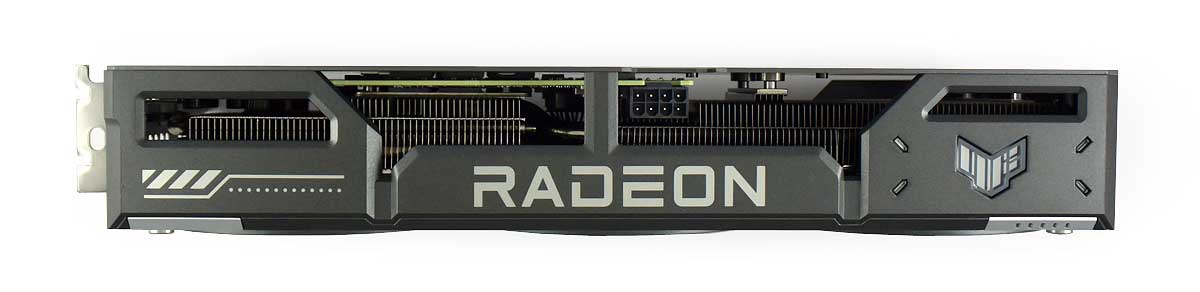

Grafická karta Asus TUF RX 9060 XT O16G Gaming disponuje také pěkným ARGB LED podsvětleným panelem s logem TUF na hřbetu grafické karty. Barvy i efekty tohoto osvětlení si pak můžete přizpůsobit pomocí nástroje Armoury Crate.

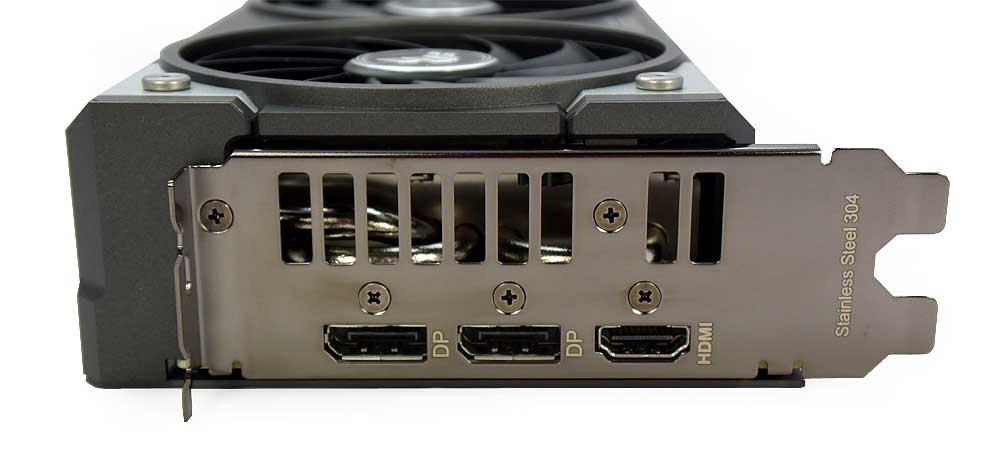

Výstupy na monitor jsou u grafické karty Asus TUF RX 9060 XT O16G Gaming řešeny pomocí 2x DP 2.1a (DisplayPort) a 1x HDMI 2.1b. Zatímco konektor HDMI 2.1b nabízí přenos videosignálu až v 8K/60 Hz, konektory DisplayPort 2.1a pak přenos až 8K/165 Hz.

Asus TUF RX 9060 XT O16G Gaming - Frekvence a Boost

Grafická karta Asus TUF RX 9060 XT O16G Gaming disponuje dvěma BIOSy označenými jako Performance (P-mode) a Quiet (Q-mode), mezi kterými se dá přepínat pomocí switche umístěného ve výřezu backplate. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

Performance BIOS Quiet BIOS

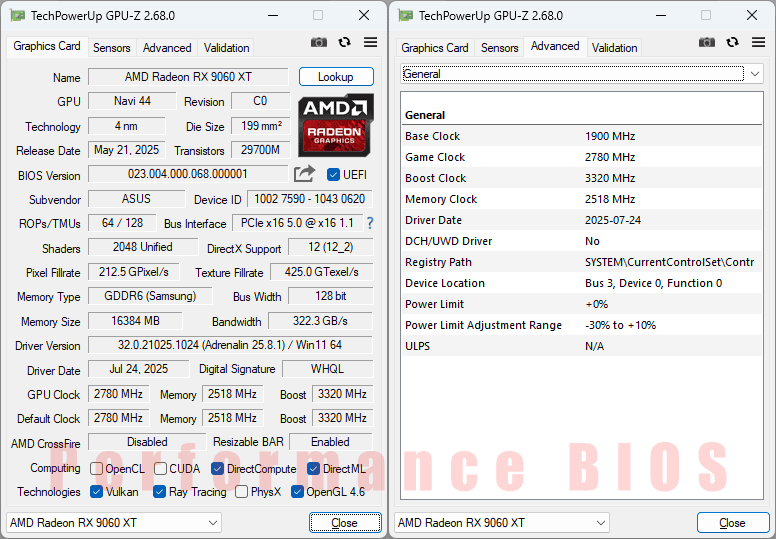

Performance BIOS

Ve výchozím režimu Performance (P-mode) je základní frekvence grafické karty Asus TUF RX 9060 XT O16G Gaming nastavena na 1900 MHz, herní frekvence na 2780 MHz a boost frekvence na 3320 MHz. Frekvence pamětí GDDR6 (SAMSUNG) je nastavena na 2518 MHz (efektivně 20144 MHz). Limit spotřeby grafické karty je pak nastaven na 182 W s možností navýšení až o 10 %. Oproti referenčním hodnotám Radeon RX 9060 XT je tedy boost frekvence navýšena o 190 MHz a limit spotřeby o 22 W. Grafické paměti jsou taktovány v referenčních hodnotách.

Quiet BIOS

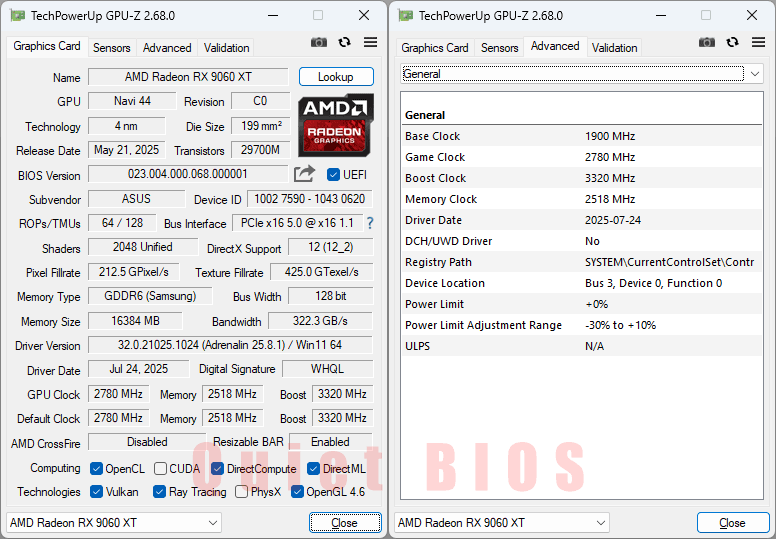

V režimu Quiet (Q-mode) je základní frekvence grafické karty Asus TUF RX 9060 XT O16G Gaming nastavena na 1900 MHz, herní frekvence na 2780 MHz a boost frekvence opět na 3320 MHz. A protože se u obou BIOSů neliší ani frekvence pamětí a limit spotřeby, je tak jasné, že jediným rozdílem bude jinak nastavená křivka závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.

Jakých frekvencí však grafická karta Asus TUF RX 9060 XT O16G Gaming bude dosashovat skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
