Spotřeba Gigabyte RTX 5050 GAMING OC 8G
Spotřeba (příkon) rozhodně patří k těm vůbec nejdůležitějším provozním vlastnostem grafických karet. Spotřeba u grafické karty totiž není jen o tom, kolik „propálíte“ proudu při hraní počítačových her či jiných graficky náročných činnostech, což se projeví ve vašem pravidelném vyúčtování elektřiny, ale má také přímý vliv na technické požadavky vašeho PC. Se spotřebou totiž rostou úměrně také požadavky na výkon zdroje napájení vašeho počítače (PSU) a zapomenout nesmíme ani na zvýšené nároky na odvětrávání počítačové skříně.
PCI-SIG
Důležitou věcí při měření příkonu grafické karty je kontrola plnění požadavků specifikací PCI-SIG, která mimo jiné nastavuje pravidla pro napájení komponent přes sběrnici PCI Express. Jedná se zejména o to, aby přes „silovou“ 12V větev (PEG 12V) této sběrnice neprotékal proud trvale vyšší nežli 5,5 A (s limitním příkonem 66 W), který by mohl poškodit celou základní desku. PCI-SIG pak také nastavuje specifikace pro konektory pomocného napájení grafických karet. V případě 8pin konektoru by maximální příkon neměl trvale překročit hodnotu 150 W a 12,5 A, v případě 6pin konektorů pak 75 W a 6,25 A. Nové 16pinové konektory 12VHPWR/12V-2x6 mohou přenášet až 600 W při max 55 A (9,2A/pin).
Špičková spotřeba
Pro měření spotřeby grafických karet a jejich špičkových odběrů využívám nástroj MSI Kombustor, který grafické karty vytěžuje spojitou a téměř konstantní zátěží. Po jeho spuštění nechám grafickou kartu nejdříve zahřát na její běžnou pracovní teplotu, následně pak po dobu 60 sekund měřím spotřebu na všech napájecích větvích grafické karty nástrojem PowerTracker.
| |

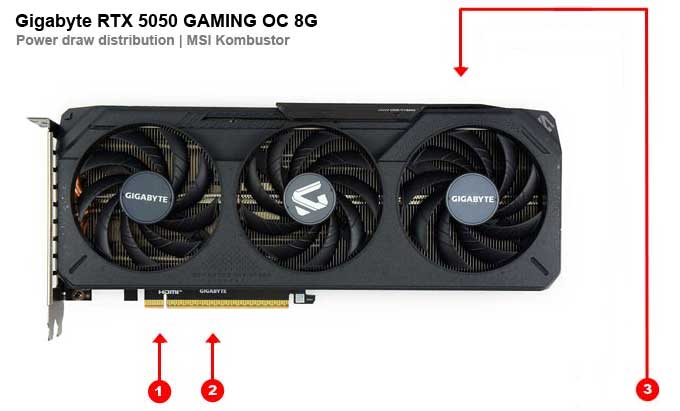

Místo odběru |
Označení |
Ø Odběr
(PL 100 %) |
Ø Odběr
(PL 115 %) |
| 1 |
PCI Express Slot |
PEG 3.3 V |
0,5 W |
0,5 W |
| 2 |
PCI Express Slot |
PEG 12 V |
0,05 W |
0,05 W |
| 3 |
PCIe konektor (8pin) |
PCIe1 12 V |
132 W |
154 W |
| ∑ |
|
133 W |
155 W |
Jak můžete vidět, průměrná spotřeba na jednotlivých odběrných místech se v limitech specifikací PCI-SIG drží. Přes "silovou" větev PEG 12V protéká méně než 66 W (prakticky zde neprotéká nic) a i 8pinový konektor pomocného napájení se drží pod hranici 150 W. Po navýšení limitu spotřeby na 115%však přes tento konektor protéká o nějaké 4 W více, nežĺi by správně mělo, to však nůžeme s klidem hodit za hlavu. Pojďme se nyní podívat podrobně na špičkové odběry grafické karty a proud protékající přes sběrnici PEG 12V.

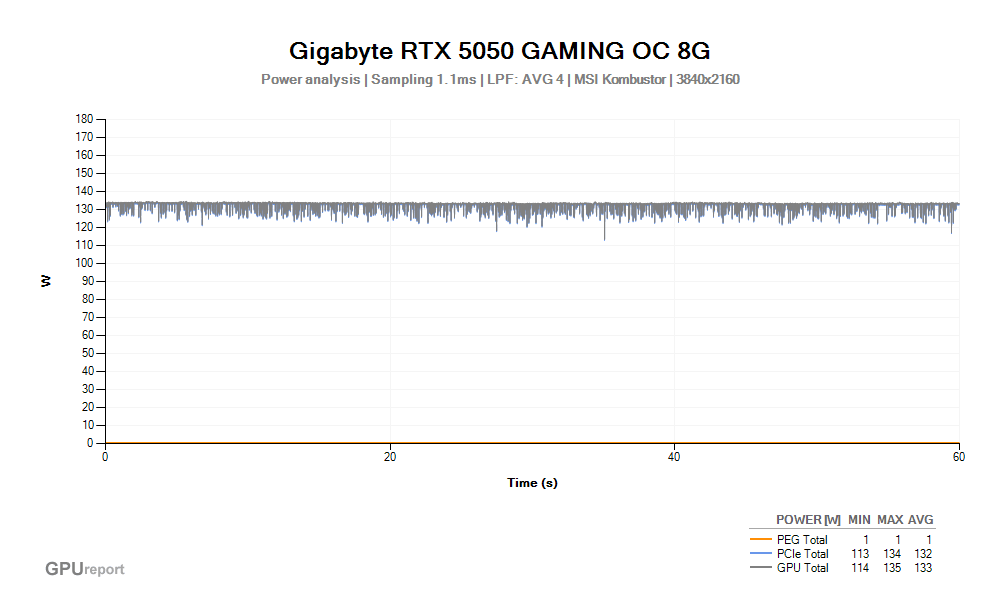

Kombustor:
Špičková spotřeba
Pokud se jedná o špičkový odběr grafické karty Gigabyte RTX 5050 GAMING OC 8G, pak byste měli počítat s hodnotou kolem 140 W (při OC pak 160 W) a zohlednit to také při volbě zdroje napájení (PSU). Ten by pak měl mít dostatečný výkon nejen pro potřeby samotné grafické karty, ale také pro váš procesor, zbytek systému a zapomenout nesmíte ani na nějakou tu rezervu. Doporučený PSU o výkonu minimálně 550 W by tedy měl pohodlně stačit a vůbec bych se nebál využít ani mnohem slabší, třeba jen 400-450 W.

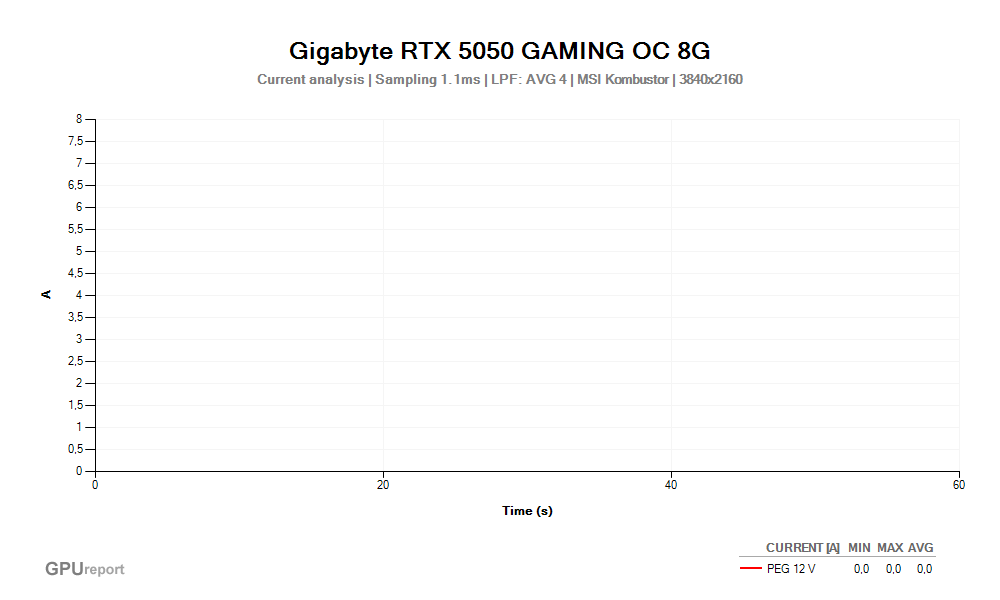

Kombustor:
Proud PEG 12 V
Podíváme-li se na hodnoty proudu, který protéká přes „silové“ napájení sběrnice PEG 12V, pak je zde vše v pořádku a proud se drží pod hranicí 5,5 A i po navýšení limitu spotřeby (vlastně tudy neprotéká vůbec nic).
| REKAPITULACE PLNĚNÍ PCI-SIG |
| MSI Kombustor (Power Limit 100 %) |
AVG |
PEAK |
Vyhovuje |
| VGA Power Total |
133 W |
135 W |
|
| PEG Power Total |
1 W |
1 W |
|
| PEG 12V Power |
1 W |
1 W |
|
| PEG 12V Current |
0,05 A |
0,05 A |
|
| Konektor1 PCIe 8-pin (12V) |
132 W |
134 W |
|
| MSI Kombustor (Power Limit 115 %) |
AVG |
PEAK |
Vyhovuje |
| VGA Power Total |
155 W |
160 W |
|
| PEG Power Total |
1 W |
1 W |
|
| PEG 12V Power |
1 W |
1 W |
|
| PEG 12V Current |
0,05 A |
0,05 A |
|
| Konektor1 PCIe 8-pin (12V) |
154 W |
159 W |
|
Připojení grafické karty
Co se týká připojení napájení grafické karty, pak je to velmi jednoduché, 8pinový napájecí konektor připojíte pomocí jediného napájecího kabelu PCIe.
Spotřeba v nečinnosti, se dvěma monitory a přehrávání AV1
Měření spotřeby grafické karty Gigabyte RTX 5050 GAMING OC 8G v nečinosti (idle) bylo prováděno nástrojem PowerTracker na ploše Windows 11. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x2160/60Hz přes DisplayPort, následně jsem pak přes další DisplayPort port zapojil druhý monitor s rozlišením 1920x1080/144Hz a opět zaznamenal příkon grafické karty.
Pro účely měření spotřeby při přehrávání videí využívám video ve formátu AV1 (AOMedia Video 1). Měření spotřeby grafické karty probíhá při přehrávání videa v rozlišení 4K UHD (3840x2160) v nativním přehrávači Windows po dobu 20 sekund.
| Měření |
Monitor 1 (DP) |
Monitor 2 (DP) |
VGA |
| Idle 1 monitor |
3840x2160 / 60Hz |
- |
11 W |
| Idle 2 monitory |
3840x2160 / 60Hz |
1920x1080 / 144Hz |
14 W |
| Přehrávání videa AV1 |
3840x2160 / 60Hz |
- |
14 W |
Spotřeba při hraní her
Měření spotřeby grafických karet je prováděno v některých vybraných počítačových hrách z testovací metodiky GPUreport. Jedná se o izolované měření samotné grafické karty pomocí nástroje PowerTracker (nikoliv přes ovladače). Spotřeba celého počítače, tedy včetně procesoru a ostatních komponent PC je samozřejmě vyšší.
Na ovladačích záleží
Naměřené hodnoty příkonu grafických karet jsou často závislé také na použitých ovladačích grafických karet a mohou se tak v čase lišit. Všechna měření spotřeby grafické karty Gigabyte RTX 5050 GAMING OC 8G byla prováděna s ovladači GeForce 576.88.
×
![]()
