MSI GeForce RTX 4070 Ti SUPER 16G EXPERT

Společnost MSI je jedním z několika předních výrobců, který své grafické karty staví kolem grafických čipů obou konkurenčních společností, tedy společnosti AMD i NVIDIA. Jako výrobce grafických karet je společnost MSI (nejen) v našich končinách velice populární, a to zejména díky svým grafickým kartám z herní edice Gaming a Suprim. Tyto grafické karty si totiž získaly oblibu mezi hráči, kteří krom dobrého výkonu u grafických karet vyžadují také nízkou hlučnost. Kromě této jasně nejpopulárnější edice Gaming, můžete v nabídce společnosti MSI nalézt také další edice grafických karet, jako jsou například Duke, Armor, GT, Ventus či Mech

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem MSI RTX 4070 Ti SUPER 16G EXPERT, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.

Alza.cz



Popis grafické karty MSI RTX 4070 Ti SUPER 16G EXPERT
Zdroj: Alza.cz



Grafické karty GeForce RTX 4070 Ti SUPER jsou postavené kolem grafického čipu architektury Ada Lovelace AD103 (AD103-275-A1) společnosti NVIDIA s jedním deaktivovaným blokem GPC (Graphics Processing Clusters) a jedním blokem TPC (Texture/Processor Cluster) v jednom z dalších bloků GPC. Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6X o kapacitě 16 GB. Ve výjimečných případech se může setkat také s tím, že jsou tyto grafické karty postavené kolem výkonnějších grafického čipu AD102, jehož jednotky byly deaktivovány tak, aby splňoval veškeré specifikace grafických karet GeFerorce RTX 4070 Ti SUPER.
V generaci Ada Lovelace jsou pak GeForce RTX 4070 Ti SUPER zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají střední až vyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 4070 Ti SUPER plně podporují nejnovější grafické rozhraní Vulkan a DirectX 12 Ultimate, a také proprietární technologii DLSS (Deep Learning Super Sampling), včetně nejnovější verze DLSS 3 (Frame Generation). Společnost MSI pak tuto grafickou kartu v černo-stříbrném barevném provedení vybavila mohutným systémem chlazení se dvěma velkými PUSH-PULL ventilátory a vyššími takty grafického čipu. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

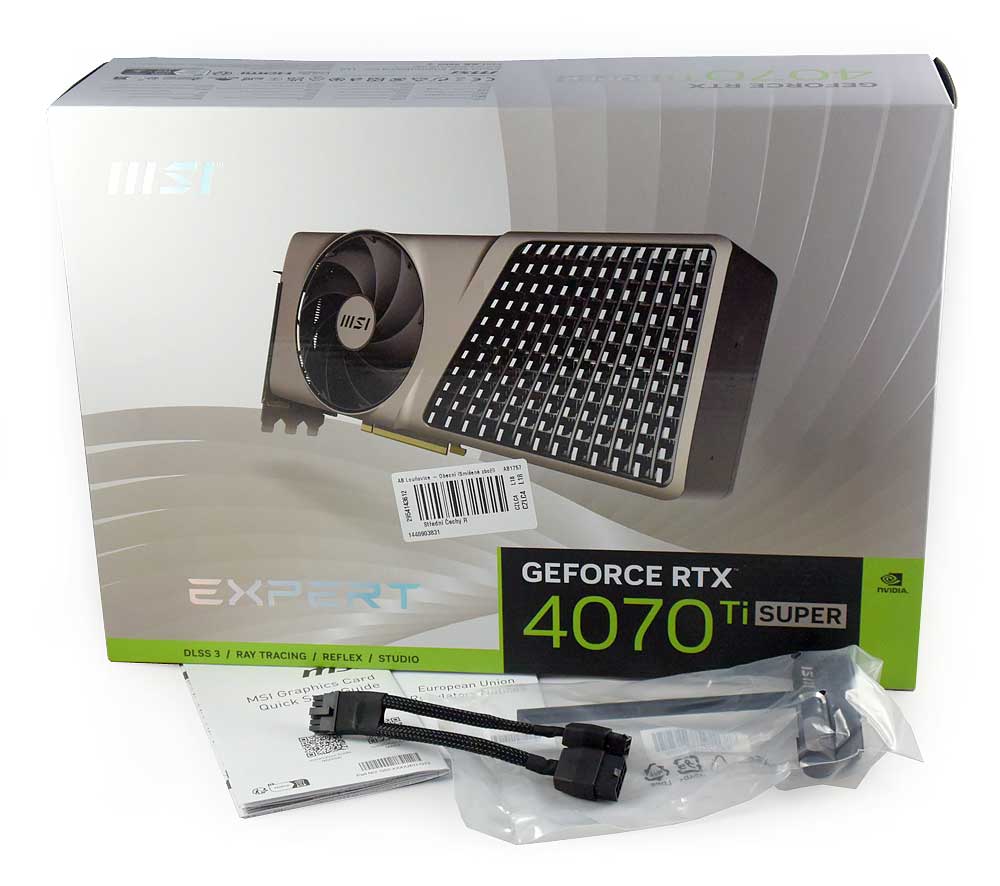

MSI RTX 4070 Ti SUPER 16G EXPERT; balení



Kromě samotné grafické karty MSI RTX 4070 Ti SUPER 16G EXPERT balení obsahuje také příručku, kovovou podpěru, která slouží k podepření grafické karty a zabránění jejímu průhybu ve slotu PCIe v případě, když je grafická karta v PC instalována do vodorovné pozice (naležato), a také redukci napájení 16-pin/2x 8-pin. Žádné DVD s ovladači a nástrojem pro snadné přetaktování MSI Center či MSI Afterburner jsem v krabici nenašel, ty si však budete moci stáhnout sami přímo ze stránek výrobce.

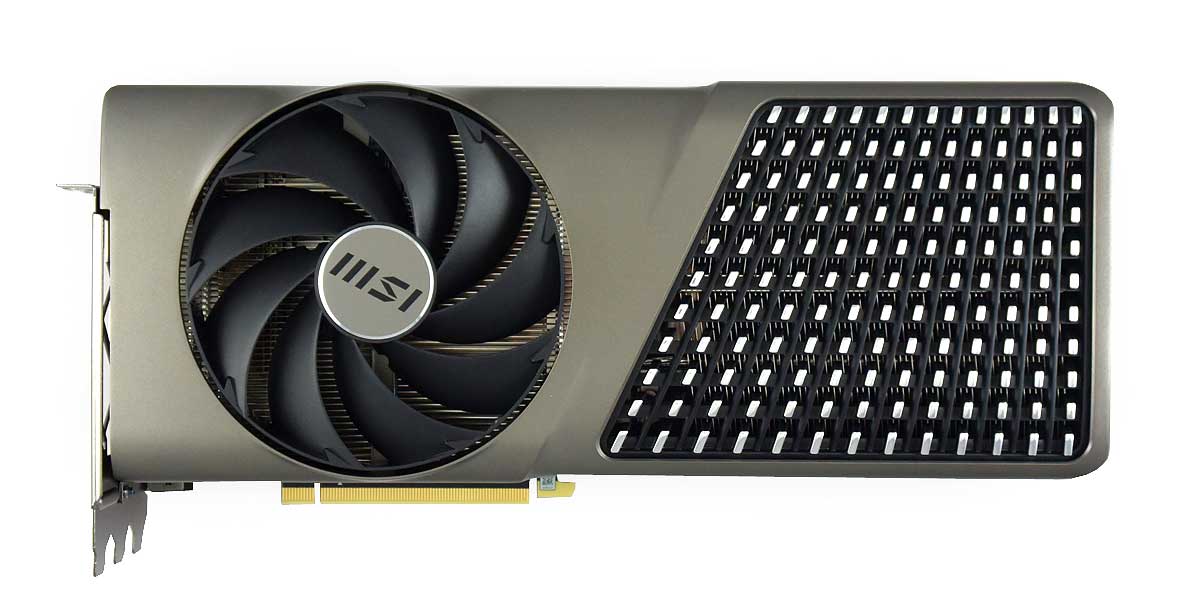

MSI RTX 4070 Ti SUPER 16G EXPERT; čelní strana



Grafická karta MSI RTX 4070 Ti SUPER 16G EXPERT je rozměrná, na délku měří 312 mm (hmotnost 1,619 kg) a na základní desce vašeho počítače zabere 3 rozšiřující sloty. V případě této EXPERT se společnost MSI nechala zjevně inspirovat referenčními grafickými kartami Founders Edition společnosti NVIDIA a vybavila ji velmi podobným systémem chlazení FLOW FROZR se dvěma push-pull ventilátory. Na přední straně je umístěn tlačný (push) ventilátor, který vhání chladící vzduch do grafické karty a přes bracket pak vychází ven z počítačové skříně. Zadní strana grafické karty je pak vybavena nasávacím (pull) ventilátorem, který zajišťuje průtok chladícího vzduchu přes celou šířku žebrování chladiče a odvádí ho dále do počítačové skříně. Vlastní chladič je pak tvořen dvěma pasivy poskládanými z hliníkových žeber, které jsou pro lepší rozvod tepla vybaveny celkem šesti tepelnými trubicemi (heat pipes) a velkou měděnou poniklovanou dosedací základnou. Grafické paměti jsou chlazeny společně s grafickým čipem a moduly napájecí kaskády právě přes tuto velkou dosedací základnu. Všechny důležité součásti grafické karty jsou tak kvalitně chlazeny.

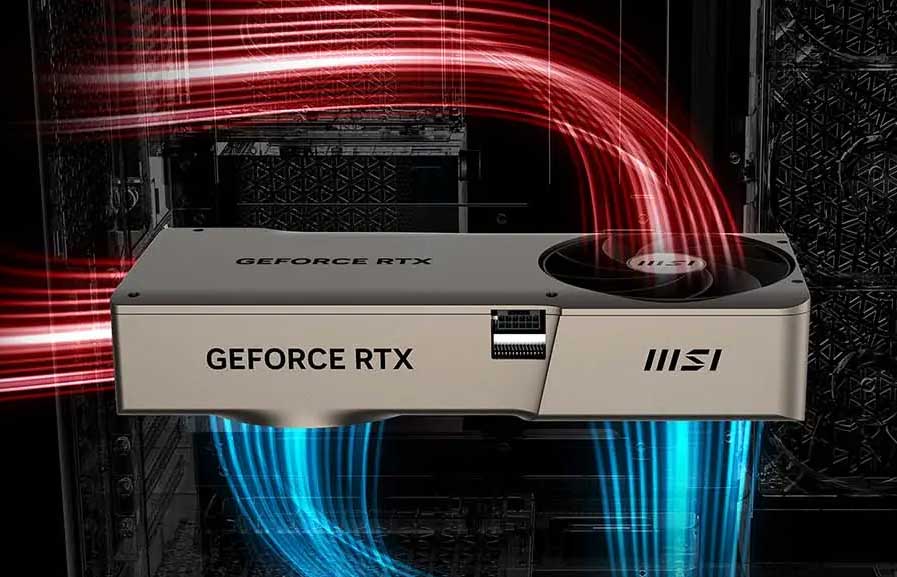

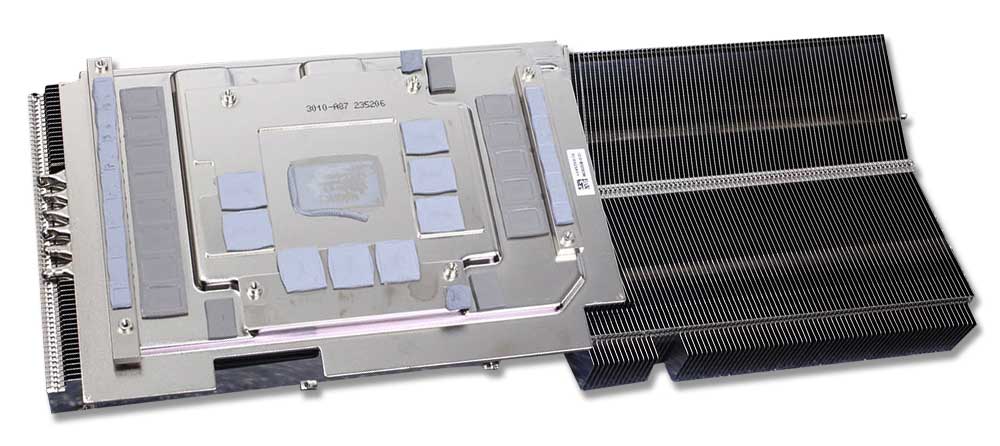

MSI RTX 4070 Ti SUPER 16G EXPERT; chladič MSI RTX 4070 Ti SUPER 16G EXPERT; PUSH-PULL Airflow
Obrázeky: zdroj techpowerup.com a msi.com



Aktivní část systému chlazení MSI RTX 4070 Ti SUPER 16G EXPERT tvoří dva 120mm PUSH-PULL ventilátory s devíti aerodynamicky tvarovanými lopatkami, které jsou po obvodu propojeny bariérovým kroužkem. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). Do první zóny spadá přední (PUSH) ventilátor, druhou zónu chlazení pak má na starosti ventilátor zadní (PULL). Grafická karta MSI RTX 4070 Ti SUPER 16G EXPERT podporuje technologii ZERO FROZR, která v případě nízkých teplot oba ventilátory zcela odstaví a sníží tak hlučnost na minimum (semi-pasivní chlazení).

ZÓNA FAN MIN RPM MAX RPM
Fan 1 Přední (PUSH) 1070 (30%) 2950 (100%)
Fan 2 Zadní (PULL) 1070 (30%) 2700 (100%)

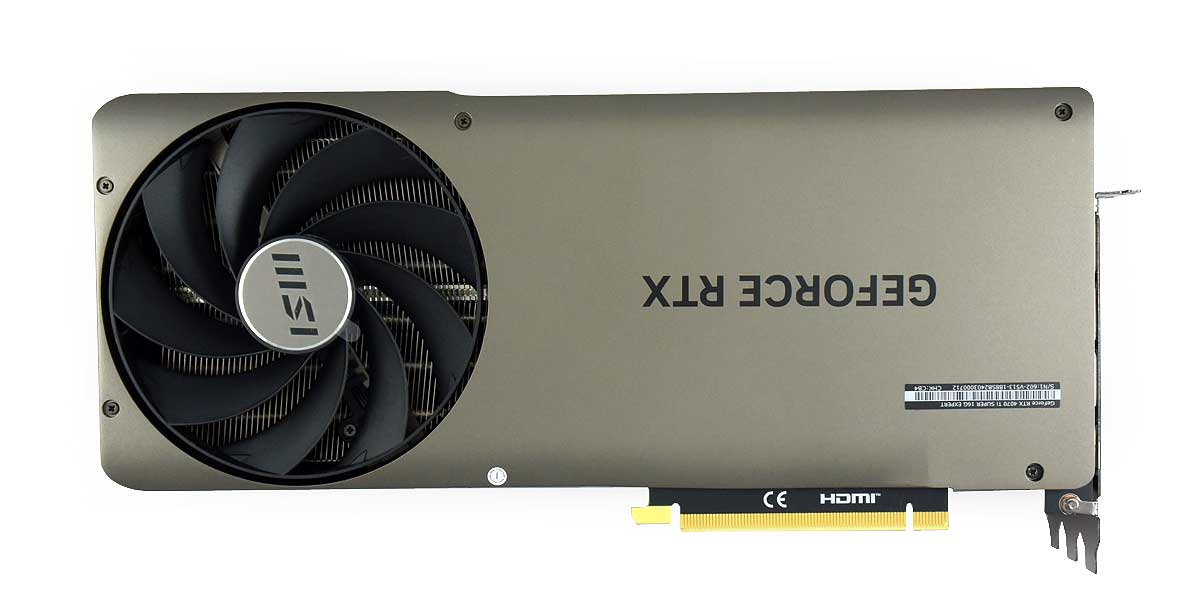

MSI RTX 4070 Ti SUPER 16G EXPERT; zadní strana



Na zadní straně grafické karty MSI RTX 4070 Ti SUPER 16G EXPERT je umístěn "nasávací" PULL ventilátor a vše ostatní je překryté kovovým backplate, který chrání plošný spoj grafické karty před mechanickým poškozením.

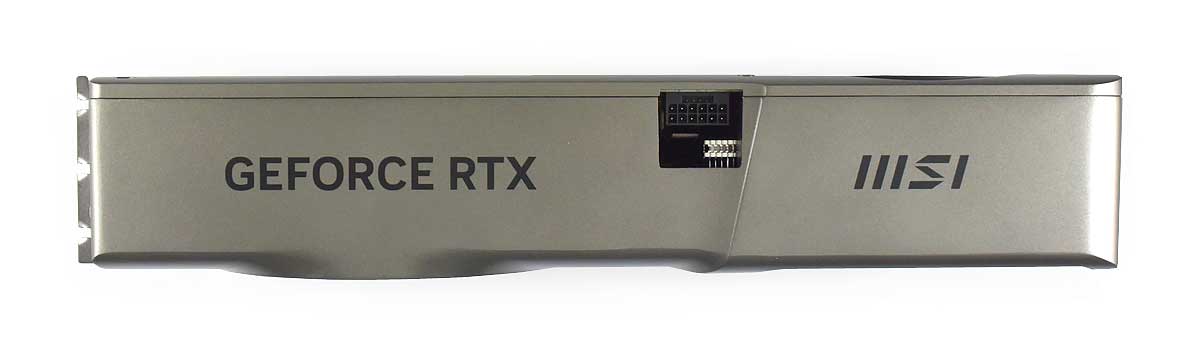

MSI RTX 4070 Ti SUPER 16G EXPERT; horní strana



O napájení grafické karty se stará zřejmě 12+3fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí nového 16-pin (12+4) konektoru 12VHPWR. Limit spotřeby grafické karty je nastaven na 285 W (navýšit lze o 7% na 305 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 700 W. Podobně jako u grafických karet řady SUPRIM a TRIO, i zde je na PCB umístěna bezpečnostní pojistka, která chrání grafickou kartu před elektrickým poškozením.

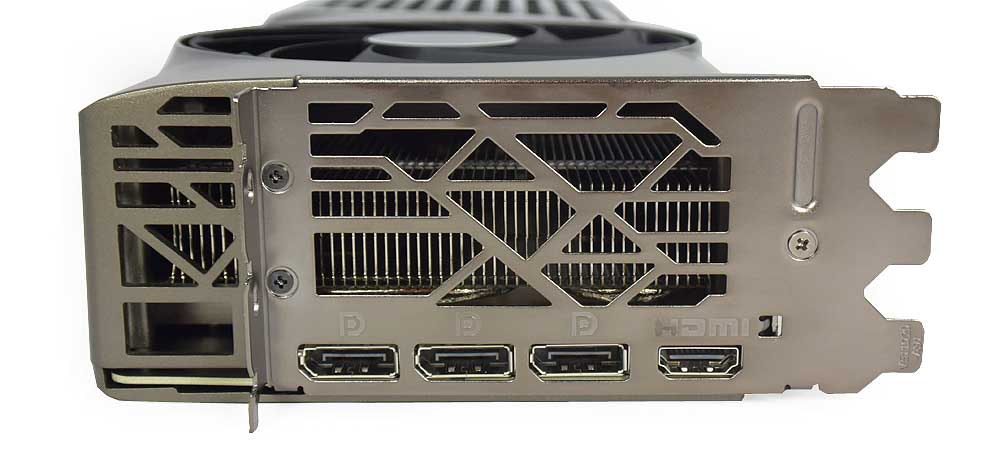

MSI RTX 4070 Ti SUPER 16G EXPERT obrazové výstupy



Grafická karta MSI RTX 4070 Ti SUPER 16G EXPERT disponuje výstupy typu 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.



A když už jsme u těch obrazovaný výstupů, je třeba také poznamenat, že grafické karty generace Ada Lovelace dostaly do vínku také nové hardwarové dekodéry (NVDEC) a enkodéry (NVENC) s nativní podporou formátu AV1 (ostatní formáty jsou samozřejmě podporována také). Grafické karty GeForce RTX 4070 Ti SUPER disponují celkem jedním aktivním dekodérem NVDEC a dvěma aktivními encodéry NVENC. To je myslím dobrá zpráva například pro všechny „streamery“, kteří tak mohou v reálném čase hrát (bez ztráty výkonu) a při tom streamovat video ve formátu AV1 až do rozlišení 8K při 60 snímcích za sekundu.

Na druhou stranu zamrzí absence podpory DisplayPort 2.1, kterou konkurence u svých grafických karet již nabízí. Pro rozlišení 2560x1440 (WQHD), na které jsou grafické karty GeForce RTX 4070 Ti SUPER zacíleny především, by to však nemělo být nijak na závadu.



MSI RTX 4070 Ti SUPER 16G EXPERT - Frekvence a Boost

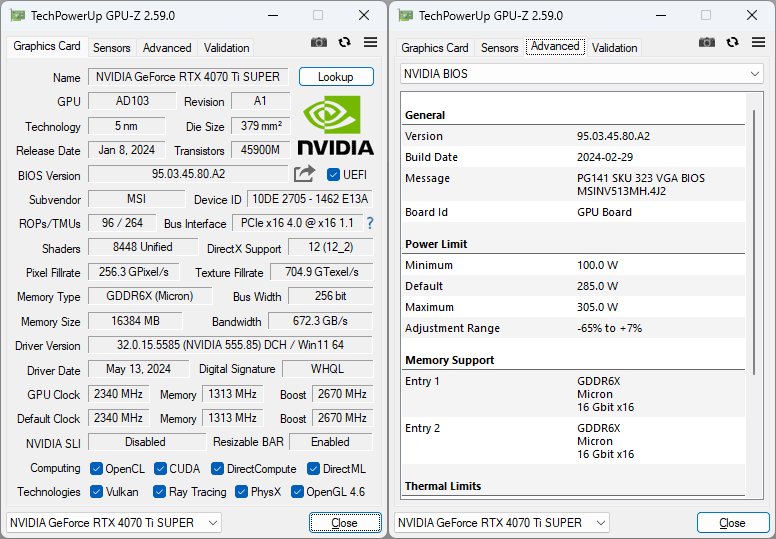

MSI RTX 4070 Ti SUPER 16G EXPERT GPUZ

BIOS

Základní frekvence grafické karty MSI RTX 4070 Ti SUPER 16G EXPERT je nastavena na 2340 MHz, boost frekvence na 2670 MHz a frekvence grafických pamětí GDDR6X na 1313 MHz (efektivně 21000 MHz). Limit spotřeby grafické karty je pak nastaven na 285 W s možností jeho dalšího navýšení na 305 W. Oproti referenčním hodnotám GeForce RTX 4070 Ti SUPER je tedy boost frekvence navýšena o 60 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.



Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty MSI RTX 4070 Ti SUPER 16G EXPERT v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
