Asus DUAL GeForce RTX 4070 SUPER 12G

Společnost ASUS je známým a celosvětově velice populárním výrobcem (nejen) grafických karet, jehož výrobní portfolio tvoří grafické karty postavené kolem obou producentů grafických čipů, tedy jak AMD, tak také společnosti NVIDIA. Mezi hráči počítačových her je asi nejuznávanější edicí grafických karet této společnosti značka ROG (Republic Of Gamers) STRIX, ale jistě nesmíme zapomenout ani na jiné známe edice, jakou jsou například Expedition, Turbo, Phoenix, TUF, Dual či Cerberus.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem Asus DUAL RTX 4070 SUPER 12G, kterou mi k dnešním testům zapůjčila přímo společnost ASUS, za což ji samozřejmě patří velké poděkování.

ASUS



Popis grafické karty Asus DUAL RTX 4070 SUPER 12G
Zdroj: Alza.cz



Grafické karty GeForce RTX 4070 SUPER jsou postavené kolem grafického čipu architektury Ada Lovelace AD104 (AD104-350-A1) společnosti NVIDIA se dvěma deaktivovanými bloky TPC (Texture/Processor Cluster). Na tento grafický čip jsou pomocí 192bit sběrnice připojeny grafické paměti typu GDDR6X o kapacitě 12 GB. V generaci Ada Lovelace jsou pak GeForce RTX 4070 SUPER zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají nižší až střední příčky výkonnostního žebříčku. Grafické karty GeForce RTX 4070 SUPER plně podporují nejnovější grafické rozhraní Vulkan a DirectX 12 Ultimate, a také proprietární technologii DLSS (Deep Learning Super Sampling), včetně nejnovější verze DLSS 3 (Frame Generation). Společnost ASUS pak tuto grafickou kartu vybavila poměrně jednoduchým a kompaktním systémem chlazení se dvěma ventilátory AXIAL-TECH a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

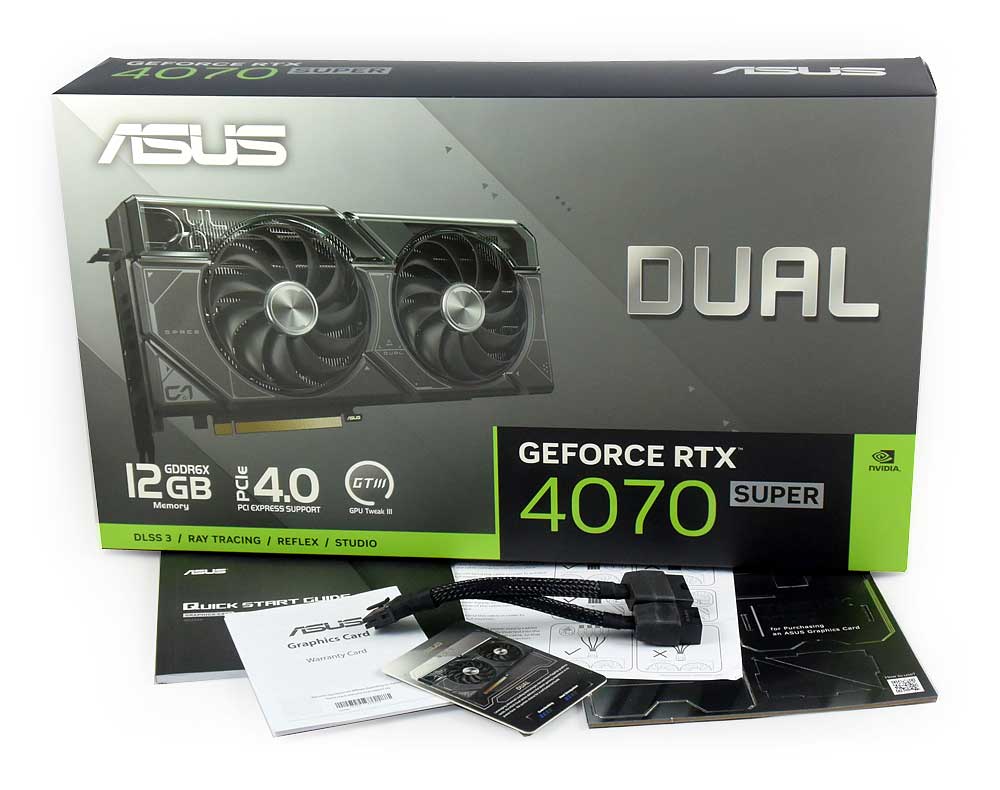

Asus DUAL RTX 4070 SUPER 12G; balení



Kromě samotné grafické karty Asus DUAL RTX 4070 SUPER 12G, balení obsahuje ještě příručku, kartičku DUAL, nějakou tu skládací podložku a redukci napájení 16-pin/2x 8-pin. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástrojem GPU Tweak III stáhnout přímo ze stránek výrobce sami. Nástroj Armoury Crate pro nastavení osvětlení a jeho synchronizaci stahovat nemusíte, grafická karta totiž žádným LED osvětlením nedisponuje.

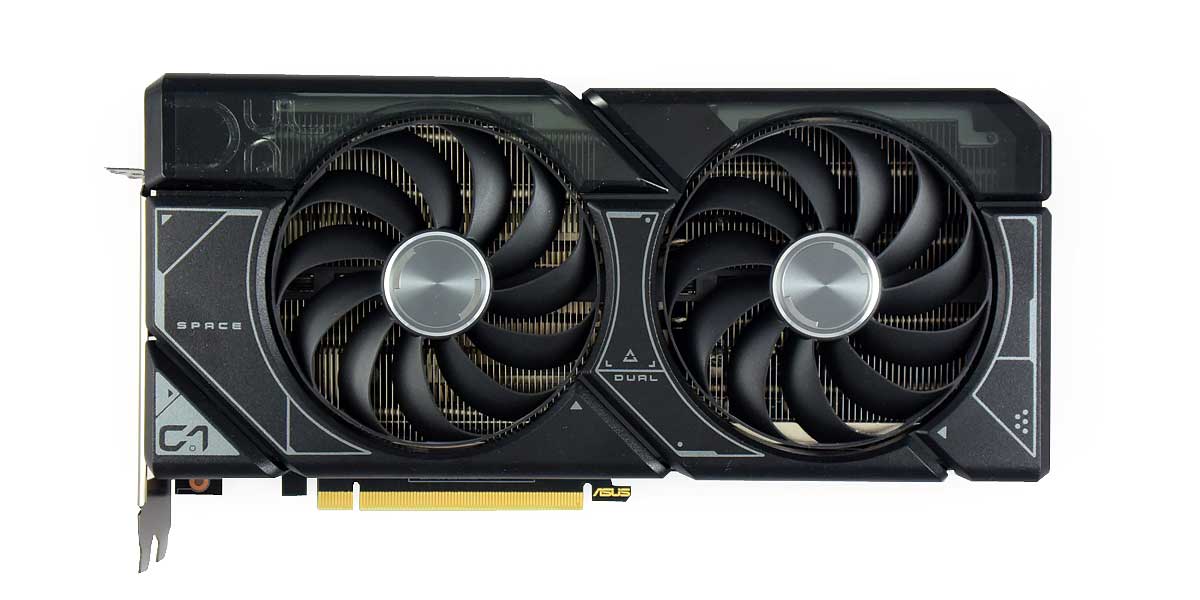

Asus DUAL RTX 4070 SUPER 12G; čelní strana



Grafická karta Asus DUAL RTX 4070 SUPER 12G je poměrně kompaktní, na délku měří 267 mm a na základní desce vašeho počítače zabere 3 rozšiřující sloty. O chlazení se stará prakticky identický systém chlazení, který jsme mohli vidět u grafické karty Asus DUAL RTX 4070 12G. Jedná se tedy o dvojici pasivů poskládných z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny čtyřmi tepelnými trubicemi (heat pipes) a větší dosedací základnou. Grafické paměti jsou chlazeny společně s grafickým čipem přes dosedací základnu a přilehlý chladící plát, odpadní teplo z dělené napájecí kaskády je pak odváděno do žebrování obou pasivů. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.



Asus DUAL RTX 4070 SUPER 12G; chladič
Obrázek chlazení: zdroj techpowerup.com



Aktivní část systému chlazení Asus DUAL RTX 4070 SUPER 12G tvoří dva 100/95 mm ventilátory s bariérovým kroužkem AXIAL-TECH. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). První zónu tvoří přední ventilátor, druhou zónu pak ventilátor zadní. Grafická karta podporuje funkci 0dB FAN, která v případě nízkých teplot pod 50 °C zastaví oba ventilátory chlazení a sníží tak hlučnost na minimum (semi-pasivní chlazení).

ZÓNA FAN MIN RPM MAX RPM
FAN 1 Přední 1000 (30%) 3200 (100%)
FAN 2 Zadní 1000 (30%) 3200 (100%)

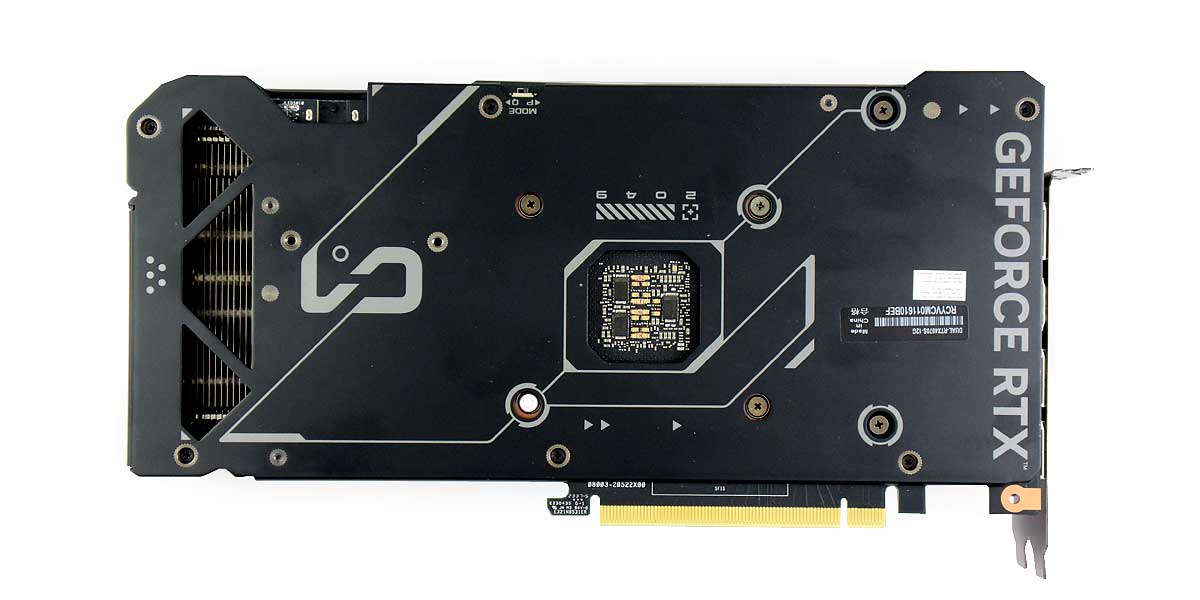

Asus DUAL RTX 4070 SUPER 12G; zadní strana



Zadní strana grafické karty Asus DUAL RTX 4070 SUPER 12G je vybavena kovovým backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Systém chlazení přesahuje plošný spoj grafické karty o 35/20 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu napomáhá jeho chlazení. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance mode (BIOS1) a Quiet mode (BIOS2).

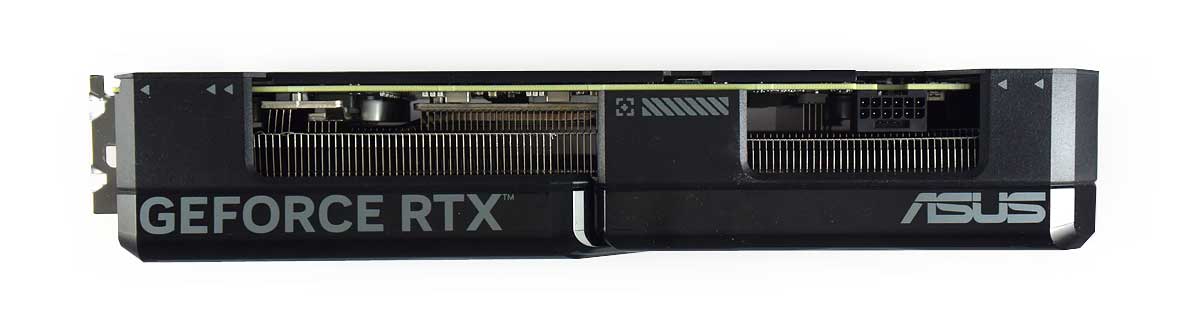

Asus DUAL RTX 4070 SUPER 12G; horní strana



O napájení grafické karty Asus DUAL RTX 4070 SUPER 12G se stará 8+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí nového 16-pin (12+4) konektoru 12VHPWR (redukce na 2x 8-pin je součástí balení). Limit spotřeby grafické karty je nastaven na 220 W (navýšit lze o 10 % na max. 242 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 750 W.

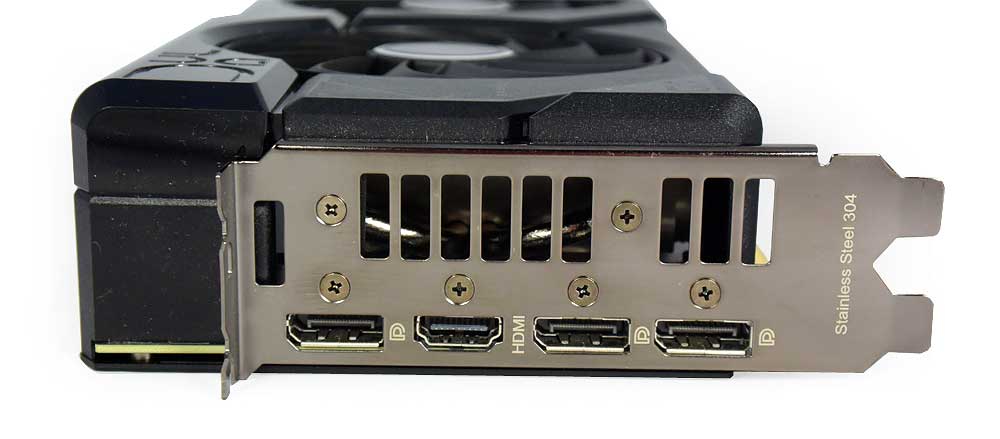

Asus DUAL RTX 4070 SUPER 12G obrazové výstupy



Grafická karta Asus DUAL RTX 4070 SUPER 12G disponuje výstupy typu 3x DP (1.4a) a 1x HDMI (2.1). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.



A když už jsme u těch obrazovaný výstupů, je třeba také poznamenat, že grafické karty generace Ada Lovelace dostaly do vínku také nové hardwarové dekodéry (NVDEC) a enkodéry (NVENC) s nativní podporou formátu AV1 (ostatní formáty jsou samozřejmě podporována také). Grafické karty GeForce RTX 4070 SUPER disponují celkem jedním aktivním dekodérem NVDEC a jedním aktivním encodérem NVENC.

Na druhou stranu zamrzí absence podpory DisplayPort 2.1, kterou konkurence u svých grafických karet již nabízí. Pro rozlišení 2560x1440 (WQHD), na které jsou grafické karty GeForce RTX 4070 SUPER zacíleny především, by to však nemělo být nijak na závadu.



Asus DUAL RTX 4070 SUPER 12G - Frekvence a Boost

Grafická karta Asus DUAL RTX 4070 SUPER 12G disponuje dvěma BIOSy označenými jako P-mode (Performance) a Q-mode (Quiet), mezi kterými se dá přepínat pomocí switche umístěného ve výřezu backplate. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu P-mode. Rozdíly mezi oběma BIOSy jsou následující:

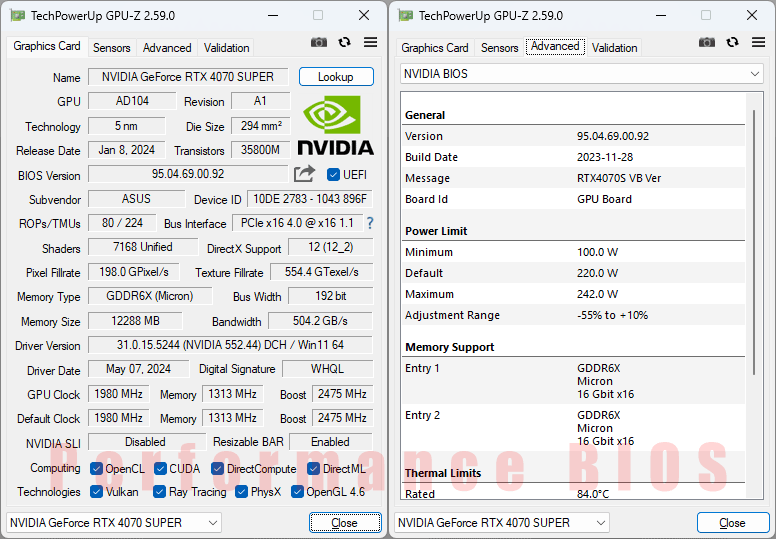

Asus DUAL RTX 4070 SUPER 12G GPUZ; Performance mode

Performance BIOS

Ve výchozím režimu Performance (P-mode) je základní frekvence grafické karty Asus DUAL RTX 4070 SUPER 12G nastavena na 1980 MHz, boost frekvence na 2475 MHz a frekvence pamětí GDDR6X na 1313 MHz (efektivně 21000 MHz). Limit spotřeby grafické karty je pak nastaven na 220 W. Grafická karta je tak plně nastavena na referenční hodnoty GeForce RTX 4070 SUPER.

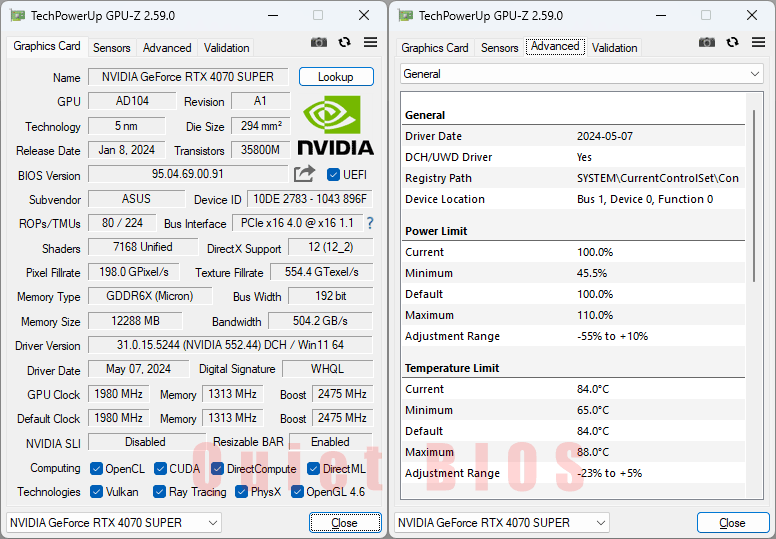

Asus DUAL RTX 4070 SUPER 12G GPUZ; Quiet mode

Quiet BIOS

V režimu Quiet (Q-mode) je základní frekvence grafické karty Asus DUAL RTX 4070 SUPER 12G nastavena na 1980 MHz, boost frekvence na 2475 MHz a frekvence pamětí GDDR6X opět na 1313 MHz (efektivně 21000 MHz). A protože se u obou BIOSů neliší ani limit spotřeby (opět 220 W), je tak jasné, že jediným rozdílem bude jinak nastavená křivka závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.

Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty Asus DUAL RTX 4070 SUPER 12G v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
