Sapphire NITRO+ Radeon RX 7800 XT 16G
Společnost SAPPHIRE je předním výrobcem grafických karet z oněch nemnoha společností, které své produkty staví výhradně kolem grafických čipů společnosti AMD. V nabídce této společnosti tak můžete nalézt kompletní portfolio Radeonů od těch nejslabších, až po ty úplně nejvýkonnější, které jsou vydávány ve velmi populárních herních edicích Nitro a Pulse.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude naprostá novinka s názvem Sapphire NITRO+ RX 7800 XT 16G, kterou mi k dnešním testům zapůjčila přímo společnost SAPPHIRE, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty Radeon RX 7800 XT jsou postavené kolem grafického čipu architektury RDNA 3 (NAVI 32 XT). Nejedná se však o monolitický čip, společnost AMD nově zvolila čipletové řešení, které nabízí integraci a propojení vícero menších samostatných čipů vyrobených na různých výrobních procesech v jednom obalu. V případě NAVI 32XT byl do jednoho pouzdra integrován jeden hlavní grafický 5nm čip GCD (Graphics Compute Die) v plné konfiguraci, a čtyři další 6nm čipy MCD (Memory Chiplet Die), které zas obsahujících rychlou Infinity Cache. Na takto zapouzdřený grafický čip jsou pak pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 16 GB.
Grafické karty Radeon RX 7800 XT plně podporují nejnovější grafická rozhraní Vulkan a DirectX 12 Ultimate (tedy včetně ray-tracingu), obrazové výstupy HDMI 2.1 a nově také DisplayPort 2.1. V generaci RDNA 3 jsou pak Radeony RX 7800 XT zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají nižší příčky výkonnostního žebříčku.
Společnost SAPPHIRE pak tuto grafickou kartu vybavila masivním systémem chlazení Tri-X se třemi ventilátory, vyššími takty grafického čipu a podporou Dual BIOS. Pojďme si ale tuto grafickou kartu nejdříve trochu představit.
Kromě samotné grafické karty Sapphire NITRO+ RX 7800 XT 16G, balení obsahuje ještě příručky, kablík pro synchronizaci RGB LED osvětlení se základní deskou a ocelovou vzpěru, která slouží k pevnému uchycení grafické karty a zabránění jejímu průhybu ve slotu PCI Express v případě, když je grafická karta v PC instalována do vodorovné pozice (naležato). Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástrojem TriXX stáhnout přímo ze stránek výrobce sami.
Grafická karta Sapphire NITRO+ RX 7800 XT 16G je opravdu rozměrná, na délku měří 320 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará systém chlazení Tri-X, který se skládá ze dvou pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny pěti kompozitními tepelnými trubicemi a větší dosedací základnou. Grafické paměti jsou chlazeny společně s grafickým čipem přes dosedací základnu, odpadní teplo z modůlů dělené napájecí kaskády je odváděno do žebrováním obou pasivů. Všechny důležité součásti grafické karty jsou tak kvalitně chlazeny.
Obrázek: zdroj sapphiretech.com
Aktivní část systému chlazení Sapphire NITRO+ RX 7800 XT 16G tvoří tři protiběžné 95mm ventilátory s devíti kosenými lopatkami, které jsou po obvodu propojeny bariérovým kroužkem. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Technologie uchycení ventilátorů Quick Connect pak zajišťuje jejich velmi snadnou výměnu při poruše, nebo odmontování při údržbě. Grafická karta podporuje funkci Intelligent Fan Control, která v případě nízkých teplot grafického čipu zastaví všechny ventilátory chlazení a sníží tak svou hlučnost na minimum (semi-pasivní chlazení).
Zadní strana grafické karty Sapphire NITRO+ RX 7800 XT 16G je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent. Systém chlazení přesahuje plošný spoj grafické karty o 45/30 mm a tento přesah je využit pro průtok chladícího vzduchu z posledního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate grafického čipu pak napomáhá jeho chlazení. V horním výřezu backplate (u bracketu) naleznete BIOS Switch pro přepínání mezi režimy Software switch, Performance a Silent. Ve výřezu backplate u 8-pin konektorů pomocného napájení je vyveden jeden 3pinový konektor pro připojení kabelu synchronizace ARGB LED osvětlení se základní deskou. Další 4pinový konektor pro připojení externích ventilátorů (Fan header) je pak vyveden ze zadní strany PCB (v prostoru výřezu pro průtok vzduchu).
O napájení grafické karty Sapphire NITRO+ RX 7800 XT 16G se stará 14fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí dvou 8-pin konektorů. Limit spotřeby grafické karty ve výchozím režimu Performance je nastaven na 288 W a navýšit lze až o 15% (331 W). Limit spotřeby v režimu Silent výrobce neuvádí, dle mých měření je však nastaven na referenčních 263 W. K provozu grafické karty pak výrobce doporučuje zdroj o výkonu minimálně 700 W.
Na hřbetu a backplate grafické karty naleznete také velmi pěkně podsvícený panel s nápisem RADEON a logem NITRO jehož barvy a efekty si můžete pomocí nástroje TriXX nastavit dle svých potřeb.
Grafická karta Sapphire NITRO+ RX 7800 XT 16G disponuje výstupy typu 2x HDMI (2.1) a 2x DP (2.1). HDMI 2.1 konektor nabízí přenos videosignálu až v 8K / 60 Hz a konektory DisplayPort 2.1 pak přenos až 8K / 165 Hz.
A když už jsme u těch obrazovaný výstupů, je třeba také poznamenat, že grafické karty generace RDNA 3 dotaly do vínku také dvojici nových hardwarových dekodérů a enkodérů s nativní podporou formátu AV1 (ostatní formáty jsou samozřejmě podporovány také). To myslím ocení všichni ti, kteří se zabývají tvorbou videí, nebo také „streameři“, kteří tak mohou v reálném čase hrát (bez ztráty výkonu) a při tom streamovat video ve formátu AV1.
Sapphire NITRO+ RX 7800 XT 16G - Frekvence a Boost
Grafická karta Sapphire NITRO+ RX 7800 XT 16G disponuje dvěma BIOSy označenými jako Performance a Silent, mezi kterými se dá přepínat pomocí přepínače (BIOS switch) umístěného ve výřezu backplate. Třetí poloha přepínače BIOS slouží k umožnění softwarového přepínání BIOSů pomocí nástroje Sapphire TriXX. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:
Performance BIOS
Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Sapphire NITRO+ RX 7800 XT 16G nastavena na 1624 MHz, herní frekvence na 2254 MHz a boost frekvence na 2565 MHz. Frekvence pamětí GDDR6 je nastavena na 2438 MHz (efektivně 19500 MHz). Oproti referenčním hodnotám Radeon RX 7800 XT je tedy boost frekvence navýšena o 135 MHz. Limit spotřeby grafické karty je nastaven na 288 W. Grafické paměti jsou taktovány v referenčních hodnotách.

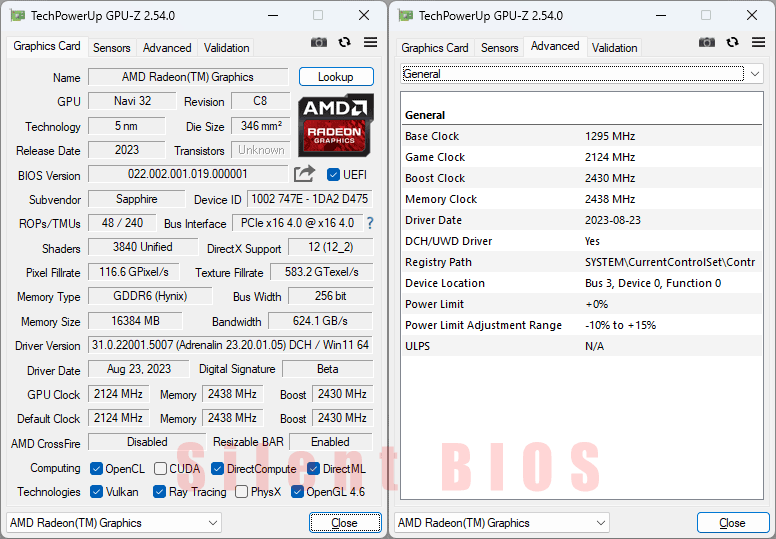

Silent BIOS
V režimu Silent (BIOS2) je základní frekvence grafické karty Sapphire NITRO+ RX 7800 XT 16G nastavena na 1295 MHz, herní frekvence na 2124 MHz a boost frekvence na 2430 MHz. Frekvence grafických pamětí GDDR6 je opět 2438 MHz (19500 MHz efektivně). V tomto režimu je tedy grafická karta nastavena prakticky na referenční hodnoty grafické karty Radeon RX 7800 XT.
Jakých frekvencí však grafická karta Sapphire NITRO+ RX 7800 XT 16G bude dosashovat skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
