MSI GeForce RTX 4090 SUPRIM X 24G (RECENZE)
To nejlepší v nabídce vzduchem chlazených grafických karet GeForce RTX 4090 společnosti MSI představují jednoznačně grafické karty herní řady SUPRIM. My se dnes na GPUreport podíváme na tu nejvýkonnější z nich, která nese značení MSI GeForce RTX 4090 SUPRIM X 24G, a řádně si ji také otestujeme.
gpureport.cz  Pavel Šantrůček  09.11.2022

OBSAH:
1. MSI RTX 4090 SUPRIM X 24G
6. Porovnání provozních vlastností
2. MSI Center
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Přetaktování a Undervolting
4. Testy provozních vlastností
9. Hodnocení
5. Zaostřeno na spotřebu


MSI GeForce RTX 4090 SUPRIM X 24G

Společnost MSI je jedním z několika předních výrobců, který své grafické karty staví kolem grafických čipů obou konkurenčních společností, tedy společnosti AMD i NVIDIA. Jako výrobce grafických karet je společnost MSI (nejen) v našich končinách velice populární, a to zejména díky svým grafickým kartám z herní edice Gaming a Suprim. Tyto grafické karty si totiž získaly oblibu mezi hráči, kteří krom dobrého výkonu u grafických karet vyžadují také nízkou hlučnost. Kromě této jasně nejpopulárnější edice Gaming, můžete v nabídce společnosti MSI nalézt také další edice grafických karet, jako jsou například Duke, Armor, GT, Ventus či Mech

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem MSI RTX 4090 SUPRIM X 24G, kterou mi k dnešním testům zapůjčila přímo společnost MSI, za což ji samozřejmě patří velké poděkování.

MSI



Popis grafické karty MSI RTX 4090 SUPRIM X 24G
Zdroj: Alza.cz



Grafické karty GeForce RTX 4090 jsou postavené kolem grafického čipu architektury Ada Lovelace AD102 (AD102-300-A1) společnosti NVIDIA s jedním deaktivovaným blokem GPC (Graphics Processor Cluster) a dalšími dvěma deaktivovaným výpočetními jednotkami TPC (Texture/Processor Cluster) v jiných GPC. Na tento grafický čip jsou pomocí 384bit sběrnice připojeny grafické paměti typu GDDR6X o kapacitě 24 GB. V generaci Ada Lovelace jsou pak GeForce RTX 4090 zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají ty nejvyšší příčky výkonnostního žebříčku. Grafické karty GeForce RTX 4090 plně podporují nejnovější grafické rozhraní Vulkan a DirectX 12 Ultimate, a také proprietární technologii DLSS (Deep Learning Super Sampling), včetně nejnovější verze DLSS 3.0. Společnost MSI pak tuto grafickou kartu vybavila opravdu masivním systémem chlazení TRI FROZR 3S se třemi ventilátory, vyššími takty grafického čipu, pěkným ARGB LED osvětlením a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

MSI RTX 4090 SUPRIM X 24G; balení



Kromě samotné grafické karty MSI RTX 4090 SUPRIM X 24G balení obsahuje také příručku, pěknou myší podložku, výškově nastavitelnou podpěru, která slouží k podepření grafické karty a zabránění jejímu průhybu ve slotu PCIe v případě, když je grafická karta v PC instalována do vodorovné pozice (naležato), a také redukci napájení 16-pin/4x 8-pin. Žádné DVD s ovladači a nástrojem pro snadné přetaktování MSI Center či MSI Afterburner jsem v krabici nenašel, ty si však budete moci stáhnout sami přímo ze stránek výrobce.



MSI RTX 4090 SUPRIM X 24G; čelní strana



Grafická karta MSI RTX 4090 SUPRIM X 24G je obří, na délku měří 336 mm a na základní desce vašeho počítače zabere celkem 4 rozšiřující sloty. O chlazení se stará hybridní systém chlazení TRI-FROZR 3S s výparníkovou komorou (vapor chamber) a deseti tepelnými trubicemi (heat pipes), které z ní odvádí teplo do dvou velkých hlinikových pasivů. Grafické paměti a část modulů dělené napájecí kaskády jsou chlazeny společně s grafickým čipem přes výparníkovou komoru, odpadní teplo z druhé části napájecí kaskády je pak odváděno do zadního pasivu. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.



MSI RTX 4090 SUPRIM X 24G; chladič
Obrázek chlazení: zdroj techpowerup.com



Aktivní část systému chlazení MSI RTX 4090 SUPRIM X 24G tvoří tři 100mm ventilátory v nejnovější verzi TORX 5.0 s aerodynamicky tvarovanými lopatkami, které jsou po trojici u obvodu propojeny. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). Do první zóny spadá zadní ventilátor, druhou zónu chlazení pak mají na starosti společně přední a středový ventilátor. Grafická karta MSI RTX 4090 SUPRIM X 24G podporuje technologii ZERO FROZR, která v případě nízkých teplot všechny ventilátory zcela odstaví a sníží tak hlučnost na minimum (semi-pasivní chlazení).



MSI RTX 4090 SUPRIM X 24G; zadní strana



Zadní strana grafické karty MSI RTX 4090 SUPRIM X 24G je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení. Systém chlazení přesahuje plošný spoj grafické karty o 65 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horním výřezu backplate (vedle napajecího konektoru 12VHPWR) je pak umístěn BIOS switch pro přepínání mezi režimy Gaming a Silent.

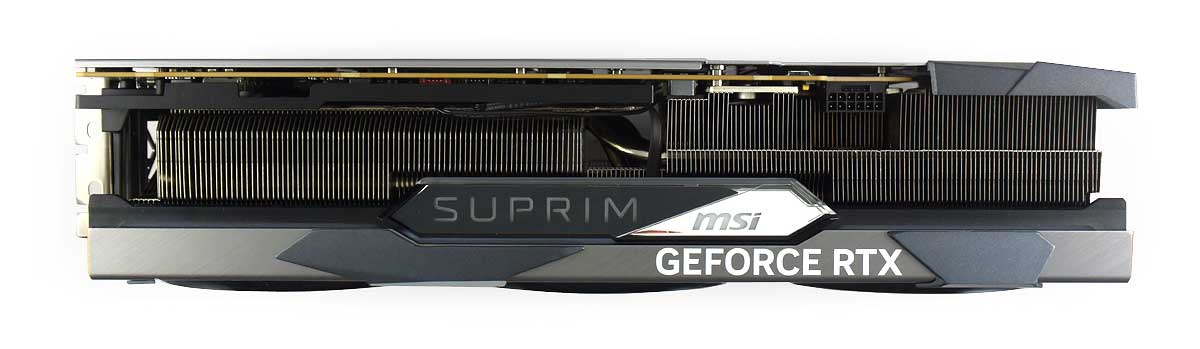

MSI RTX 4090 SUPRIM X 24G; horní strana



O napájení grafické karty se stará 26+4fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí nového 16-pin (12+4) konektoru 12VHPWR. TDP grafické karty je nastaveno na 480 W (navýšit lze o 8% na 520 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 1000 W. Podobně jako u grafických karet Gaming TRIO a SUPRIM z předchozí generace, i zde je na PCB umístěna bezpečnostní pojistka, která chrání grafickou kartu před elektrickým poškozením.



MSI RTX 4090 SUPRIM X 24G obrazové výstupy



Grafická karta MSI RTX 4090 SUPRIM X 24G disponuje výstupy typu 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.



Osvětlení grafické karty

Grafická karta MSI RTX 4090 SUPRIM X 24G disponuje velmi pěkným RGB LED osvětlením, jehož barvy a efekty se dají nastavit za pomoci nástroje MSI Center (Mystic Light).

RGB LED osvětlení grafických karet MSI RTX SUPRIM



MSI RTX 4090 SUPRIM X 24G - Frekvence a Boost

Grafická karta MSI RTX 4090 SUPRIM X 24G disponuje dvěma BIOSy označenými jako Gaming a Silent, mezi kterými se dá přepínat pomocí switche umístěného na hřbetu grafické karty. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Gaming. Rozdíly mezi oběma BIOSy jsou následující:



MSI RTX 4090 SUPRIM X 24G GPUZ; Silent mode

Ve výchozím režimu Gaming (BIOS1) je základní frekvence grafické karty MSI RTX 4090 SUPRIM X 24G nastavena na 2235 MHz, boost frekvence na 2625 MHz a frekvence pamětí GDDR6X na 1313 MHz (efektivně 21000 MHz). TDP grafické karty je pak nastaveno na 480 W. Oproti referenčním hodnotám GeForce RTX 4090 je tedy boost frekvence navýšena o 105 MHz a TDP o 30 W. Grafické paměti jsou taktovány v referenčních hodnotách.

MSI RTX 4090 SUPRIM X 24G GPUZ; Gaming mode

V režimu Gaming (BIOS2) je základní frekvence grafické karty MSI RTX 4090 SUPRIM X 24G nastavena na 2235 MHz, boost frekvence na 2625 MHz a frekvence pamětí GDDR6X opět na 1313 MHz (efektivně 21000 MHz). TDP grafické karty je pak nastaveno na 450 W. Jak tedy můžete vidět, frekvence se u obou BIOSů neliší a jediným rozdílem tak tedy bude rozdílné TDP a jinak nastavená křivka závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.

Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty MSI RTX 4090 SUPRIM X 24G v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
