Sapphire NITRO+ Radeon RX 6650 XT 8G
Společnost SAPPHIRE je předním výrobcem grafických karet z oněch nemnoha společností, které své produkty staví výhradně kolem grafických čipů společnosti AMD. V nabídce této společnosti tak můžete nalézt kompletní portfolio Radeonů od těch nejslabších, až po ty úplně nejvýkonnější, které jsou vydávány ve velmi populárních herních edicích Nitro a Pulse.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude naprostá novinka s názvem Sapphire NITRO+ RX 6650 XT 8G, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Podobně jako Radeon RX 6600 XT, také grafické karty Radeon RX 6650 XT jsou postavené kolem grafického čipu architektury RDNA 2 (NAVI 23 XT) společnosti AMD v plné konfiguraci, na který jsou pomocí 128bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 GB. Oproti grafickým kartám Radeon RX 6600 XT však nové Radeony RX 6650 XT využívají o něco vyšší frekvence grafického čipu, TDP a v neposlední řadě také výkonnější variantu grafických pamětí GDDR6 o efektivní frekvenci 17500 MHz. V generaci RDNA 2 jsou pak grafické karty Radeon RX 6650 XT zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají nejvyšší příčky výkonnostního žebříčku. Grafické karty Radeon RX 6650 XT plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback).
Společnost Sapphire pak tuto grafickou kartu vybavila systémem chlazení se dvěma ventilátory Dual-X nové generace, vyššími takty grafického čipu a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.
Kromě samotné grafické karty Sapphire NITRO+ RX 6650 XT 8G, balení obsahuje již jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástrojem TriXX stáhnout přímo ze stránek výrobce sami.
Grafická karta Sapphire NITRO+ RX 6650 XT 8G měří na délku měří 260 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará dvojice pasivů složených z hlinikových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny čtyřmi tepelnými trubice (heat pipes) s větší základnou s měděným dosedacím plátem. Grafické paměti jsou chlazeny přes dosedací základnu a odpadní teplo z modůlů dělené napájecí kaskády je odváděno přes chladící podložku přímo do žebrování obou pasivů. Všechny důležité součásti grafické karty jsou tak kvalitně chlazeny.
Obrázky: zdroj sapphiretech
Aktivní část systému chlazení Sapphire NITRO+ RX 6650 XT 8G tvoří dva 100mm ventilátory s devíti po obvodu propojenými lopatkami COOLTECH. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Technologie uchycení ventilátorů Quick Connect pak zajišťuje jejich velmi snadnou výměnu při poruše, nebo odmontování při údržbě. Grafická karta podporuje funkci Intelligent Fan Control, která v případě nízkých teplot grafického čipu zastaví oba ventilátory chlazení a sníží tak svou hlučnost na minimum (semi-pasivní chlazení)
Zadní strana grafické karty Sapphire NITRO+ RX 6650 XT 8G je vybavena kovovým backplate, který slouží ke zpevnění grafické karty a ochraně jejího plošného spoje. Systém chlazení přesahuje plošný spoj grafické karty o 55 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horních výřezech backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance (BIOS1), Silent (BIOS2) a Software switch. Ze zadní strany PCB je pak vyveden 3pinový konektor pro připojení kabelu synchronizace ARGB LED osvětlení se základní deskou.
O napájení grafické karty Sapphire NITRO+ RX 6650 XT 8G se stará zřejmě 8+2fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí jednoho 8-pin konektoru. Limit spotřeby grafického čipu je nastaven na 164/157 W (Performance/Silent) a navýšit lze až o 10%. K jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 500 W.
Na hřbetu grafické karty pak naleznete také velmi pěkně podsvícený panel s nápisem SAPPHIRE, jehož barvy a efekty si můžete pomocí nástroje TriXX nastavit dle svých potřeb.
Grafická karta Sapphire NITRO+ RX 6650 XT 8G disponuje výstupy typu 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.
Sapphire NITRO+ RX 6650 XT 8G - Frekvence a Boost
Grafická karta Sapphire NITRO+ RX 6650 XT 8G disponuje dvěma BIOSy označenými jako Performance a Silent, mezi kterými se dá přepínat pomocí přepínače (BIOS switch) umístěného ve výřezu backplate. Třetí poloha přepínače BIOS slouží k umožnění softwarového přepínání BIOSů pomocí nástroje Sapphire TriXX. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

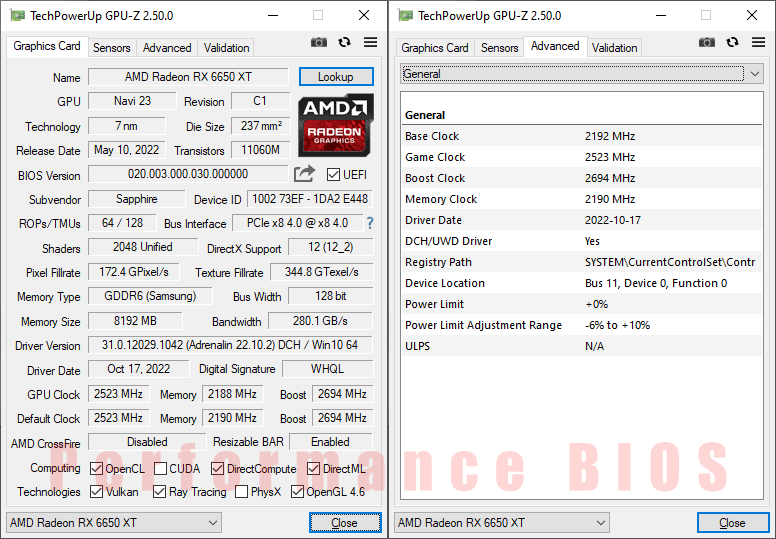

Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Sapphire NITRO+ RX 6650 XT 8G nastavena na 2192 MHz, herní frekvence na 2523 MHz a boost frekvence na 2694 MHz. Frekvence pamětí GDDR6 je nastavena na 2188 MHz (efektivně 17500 MHz). Oproti referenčním hodnotám Radeon RX 6650 XT je tedy základní frekvence navýšena o 124 MHz, boost frekvence o 59 MHz. Limit spotřeby grafického čipu je nastaven na 164 W. Grafické paměti jsou taktovány v referenčních hodnotách.
V režimu Silent (BIOS2) je základní frekvence grafické karty Sapphire NITRO+ RX 6650 XT 8G nastavena na 2153 MHz, herní frekvence na 2486 MHz a boost frekvence na 2689 MHz. Frekvence grafických pamětí GDDR6 je opět 2188 MHz (17500 MHz efektivně). V tomto režimu je tedy základní frekvence grafické karty zvýšena o 85 MHz a boost frekvence o 54 MHz. Limit spotřeby grafického čipu je snížen na 157 W a frekvence grafických pamětí zůstává na referenčních hodnotách.
Výpis BIOS
| Výpis BIOS |
Performance |
Silent |
| GPU Power limit |
164 W |
157 W |
| Fan Target Temp |
86 °C |
86 °C |
| Fan Acoustic Limit |
1800 RPM |
1800 RPM |
Z výpisu BIOS je vidět, že limit spotřeby grafického čipu je v režimu Performance (BIOS1) oproti režimu Silent (BIOS2) zvýšen o 7 W na 164 W. Cílové otáčky ventilátorů (Fan Acoustic Limit) i cílová teplota (Fan Target temp) zůstávají u obou BIOSů nezměněny. Jak vidíte, rozdíl mezi oběma BIOSy je opravdu malý. Jaký však bude v praxi, tak o tom se samozřejmě přesvědčíme v kapitole testování provozních vlastností.
Pozor na PCI Express 4.0 x8!
Za zmínku jistě stojí také využití pouze 8 propojovacích linek rozhraní PCI Express 4.0 (namísto běžně využívaných 16 linek). Majitelé základních desek s podporou PCI Express 4.0 tak budou mít s touto grafickou kartou jistou výhodu, protože chybějících 8 linek je u generace PCIe 4.0 (na rozdíl od PCIe 3.0) kompenzováno vyšší přenosovou rychlostí linek. V některých počítačových hrách s většími nároky na přenos dat mezi RAM a VRAM se tak majitelé novějších základních desek (s podporou PCI Express 4.0) mohou výjimečně dočkat lehce vyšší snímkové frekvence.
Jakých frekvencí však grafická karta Sapphire NITRO+ RX 6650 XT 8G bude dosashovat skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
