Asus TUF Radeon RX 6500 XT O4G Gaming
Společnost Asus je známým a celosvětově velice populárním výrobcem (nejen) grafických karet, jehož výrobní portfolio tvoří grafické karty postavené kolem obou producentů grafických čipů, tedy jak AMD, tak také společnosti NVIDIA. Mezi hráči počítačových her je asi nejuznávanější edicí grafických karet této společnosti značka ROG (Republic Of Gamers) STRIX, ale jistě nesmíme zapomenout ani na jiné známe edice, jakou jsou například Expedition, Turbo, Phoenix, TUF, Dual či Cerberus.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem Asus TUF RX 6500 XT O4G Gaming, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafické karty Radeon RX 6500 XT jsou postavené kolem grafického čipu architektury RDNA 2 (NAVI 24 XT) společnosti AMD v plné konfiguraci. Na tento grafický čip jsou pomocí 64bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 4 GB nebo 8 GB. V generaci RDNA 2 jsou pak grafické karty Radeon RX 6500 XT zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají ty nejnižší příčky výkonnostního žebříčku. Grafické karty Radeon RX 6500 XT plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback).
Společnost Asus pak tuto grafickou kartu vybavila systémem chlazení se dvěma ventilátory AXIAL-TECH nové generace, vyššími takty grafického čipu, podporou Dual BIOS a pouze 4 GB VRAM. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.
Kromě samotné grafické karty Asus TUF RX 6500 XT O4G Gaming, balení obsahuje ještě poděkování a příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástroji GPU Tweak II a Armoury Crate (nastavení RGB LED osvětlení a AURA) stáhnout přímo ze stránek výrobce sami.

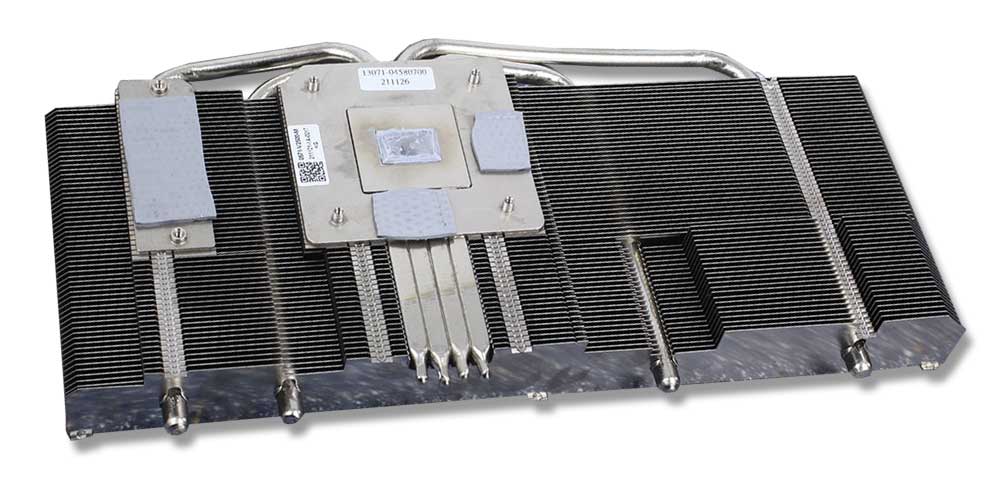

Grafická karta Asus TUF RX 6500 XT O4G Gaming měří na délku 250 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará jednoduchý pasiv složený z hlinikových žeber, který je pro lepší odvod tepla z grafického čipu vybaven čtyřmi tepelnými trubicemi (heat pipes) a větší dosedací základnou. Grafické paměti jsou chlazeny společně s grafickým čipem pomocí dosedací základny a k ní přilehlého chladícího plátu, odpadní teplo z modulů napájecí kaskády je odváděno přímo do žebrování pasivu. Všechny důležité součásti grafické karty jsou tak chlazeny.
Obrázek: zdroj techpowerup.com
Aktivní část systému chlazení Asus TUF RX 6500 XT O4G Gaming tvoří dva 100 (95) mm ventilátory AXIAL-TECH s 11 lopatkami propojených bariérovým kroužkem. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Grafická karta podporuje funkci 0dB FAN, která v případě nízkých teplot pod 50 °C zastaví všechny ventilátory chlazení a sníží tak hlučnost na minimum (semi-pasivní chlazení).
Zadní strana grafické karty Asus TUF RX 6500 XT O4G Gaming je překryta kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent. Systém chlazení přesahuje plošný spoj grafické karty o 55 mm a tento přesah je využit pro průtok chladícího vzduchu ze zadního ventilátoru přes celou šířku žebrování chladiče. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy P-mode (BIOS1) a Q-mode (BIOS2).
O napájení grafické karty Asus TUF RX 6500 XT O4G Gaming se stará 5+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jediného 6-pin konektoru. Limit spotřeby grafického čipu je nastaven na 90 W a navýšit lze až o 15%. TBP (Total Board Power) grafické karty by se tak měl pohybovat někde kolem hranice 130 W a výrobce k jejímu provozu doporučuje zdroj o výkonu minimálně 500 W.
Grafická karta Asus TUF RX 6500 XT O4G Gaming disponuje decentně podsvíceným RGB LED panelem s logem TUF, jehož barvy a efekty si můžete nastavit pomocí nástroje Armoury Crate.
Grafická karta Asus TUF RX 6500 XT O4G Gaming disponuje pouze výstupy typu 1x HDMI (2.1) a 1x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.
Asus TUF RX 6500 XT O4G Gaming - Frekvence a Boost
Grafická karta Asus TUF RX 6500 XT O4G Gaming disponuje dvěma BIOSy označenými jako P-mode (performance) a Q-mode (Quiet) mezi kterými se dá přepínat pomocí switche umístěného ve výřezu backplate. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu P-mode. Rozdíly mezi oběma BIOSy jsou následující:

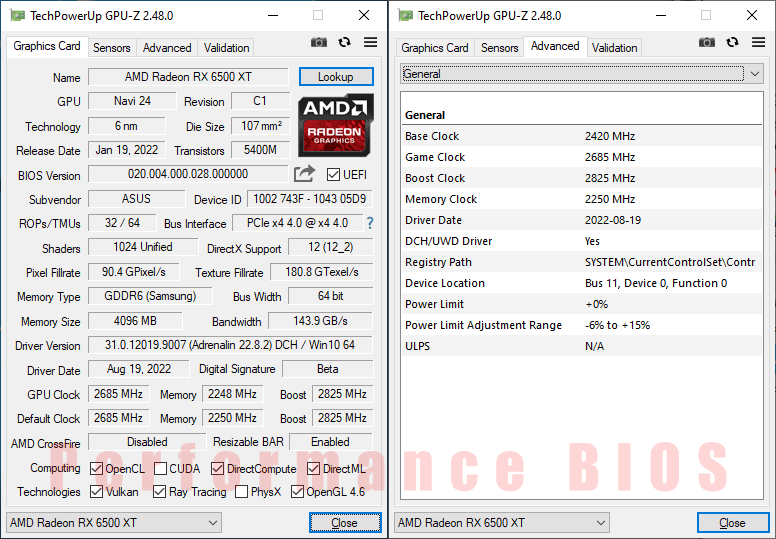

Ve výchozím režimu P-mode (BIOS1) je základní frekvence grafické karty Asus TUF RX 6500 XT O4G Gaming nastavena na 2420 MHz, herní frekvence na 2685 MHz a boost frekvence na 2825 MHz. Frekvence pamětí GDDR6 je nastavena na 2248 MHz (efektivně 18000 MHz). Oproti referenčním hodnotám Radeon RX 6500 XT je tedy základní frekvence navýšena o 110 MHz, boost frekvence o 10 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.

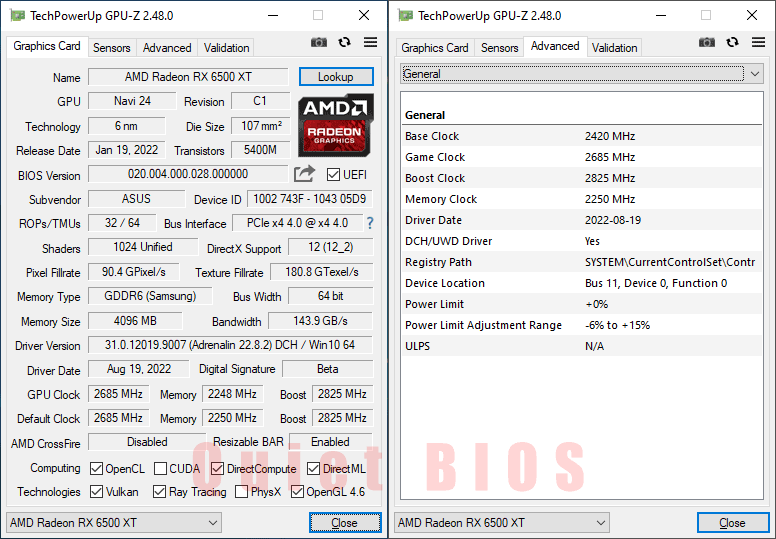

V režimu Q-mode (BIOS2) je základní frekvence grafické karty Asus TUF RX 6500 XT O4G Gaming nastavena opět na 2420 MHz, herní frekvence na 2685 MHz a boost frekvence na 2825 MHz. Frekvence grafických pamětí GDDR6 je opět 2248 MHz (18000 MHz efektivně). Jak tedy můžete vidět, frekvence i TDP se u obou BIOSů neliší a jediným rozdílem tak tedy bude rozdílné nastavení křivky závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.
| Výpis BIOS |
P-mode |
Q-mode |
| GPU Power limit |
90 W |
90 W |
| Fan Target Temp |
60 °C |
76 °C |
| Fan Acoustic Limit |
965 RPM |
750 RPM |
Z výpisu BIOS je vidět, že limit spotřeby GPU je stejný pro oba režimy. V režimu Quiet jsou sníženy cílové otáčky ventilátorů (Fan Acoustic Limit) z 965 ot/min na 750 ot/min. Cílová teplota grafického čipu je pak v režimu Quiet zvýšena o 16 °C, tedy ze 60 °C na 76 °C.
Jakých frekvencí však grafická karta Asus TUF RX 6500 XT O4G Gaming dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
