Sapphire NITRO+ Radeon RX 6950 XT 16G (RECENZE)
Po vydání nové vlajkové lodi GeForce RTX 3090 Ti společnosti NVIDIA, netrvalo příliš dlouho a také společnost AMD vydala svůj absolutní top model Radeon RX 6950 XT. Jedním takovým Radeonem je i grafická karta Sapphire NITRO+ Radeon RX 6950 XT 16G, kterou si dnes představíme a také řádně otestujeme.
gpureport.cz  Pavel Šantrůček  15.06.2022

OBSAH:
1. Sapphire NITRO+ RX 6950 XT 16G
6. Porovnání provozních vlastností
2. Sapphire TriXX
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Přetaktování a Undervolting
4. Testy provozních vlastností
9. Hodnocení
5. Zaostřeno na spotřebu


Sapphire NITRO+ Radeon RX 6950 XT 16G

Společnost SAPPHIRE je předním výrobcem grafických karet z oněch nemnoha společností, které své produkty staví výhradně kolem grafických čipů společnosti AMD. V nabídce této společnosti tak můžete nalézt kompletní portfolio Radeonů od těch nejslabších, až po ty úplně nejvýkonnější, které jsou vydávány ve velmi populárních herních edicích Nitro, Toxic a Pulse.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude naprostá novinka s názvem Sapphire NITRO+ RX 6950 XT 16G, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.

Alza.cz



Popis grafické karty Sapphire NITRO+ RX 6950 XT 16G
Zdroj: Alza.cz



Grafické karty Radeon RX 6950 XT jsou postavené kolem grafického čipu architektury RDNA 2 (NAVI 21 KXTX) společnosti AMD v plné konfiguraci. Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 16 GB. Oproti grafickým kartám Radeon RX 6900 XT však nové Radeony RX 6950 XT využívají o něco vyšší frekvence grafického čipu, TDP a v neposlední řadě také výkonnější variantu grafických pamětí GDDR6 o efektivní frekvenci 18000 MHz. V generaci RDNA 2 jsou pak grafické karty Radeon 6950 XT zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají ty absolutně nejvyšší příčky výkonnostního žebříčku. Grafické karty Radeon RX 6950 XT plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback). Společnost Sapphire pak tuto grafickou kartu vybavila systémem chlazení Tri-X se třemi ventilátory nové generace, vyššími takty grafického čipu a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.



Sapphire NITRO+ RX 6950 XT 16G; balení



Kromě samotné grafické karty Sapphire NITRO+ RX 6950 XT 16G, balení obsahuje již jen příručku a ocelovou vzpěru, která slouží k pevnému uchycení grafické karty a zabránění jejímu průhybu ve slotu PCIe v případě, když je grafická karta v PC instalována do vodorovné pozice. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástrojem TriXX stáhnout přímo ze stránek výrobce sami.



Sapphire NITRO+ RX 6950 XT 16G; čelní strana



Grafická karta Sapphire NITRO+ RX 6950 XT 16G je rozměrná, na délku měří 320 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará velmi podobný systém chlazení, který již známe například z grafické karty Sapphire TOXIC RX 6900 XT Air Cooled. Jedná se tedy o dvojici pasivů složených z hlinikových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny šesti tepelnými trubice (heat pipes) a měděnou dosedací základnou. Odpadní teplo z modulů grafických pamětí a napájecí kaskády je odváděno do speciálího chladiče s vlastním žebrováním a dvěma dalšími plochými tepelnými trubicemi. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.

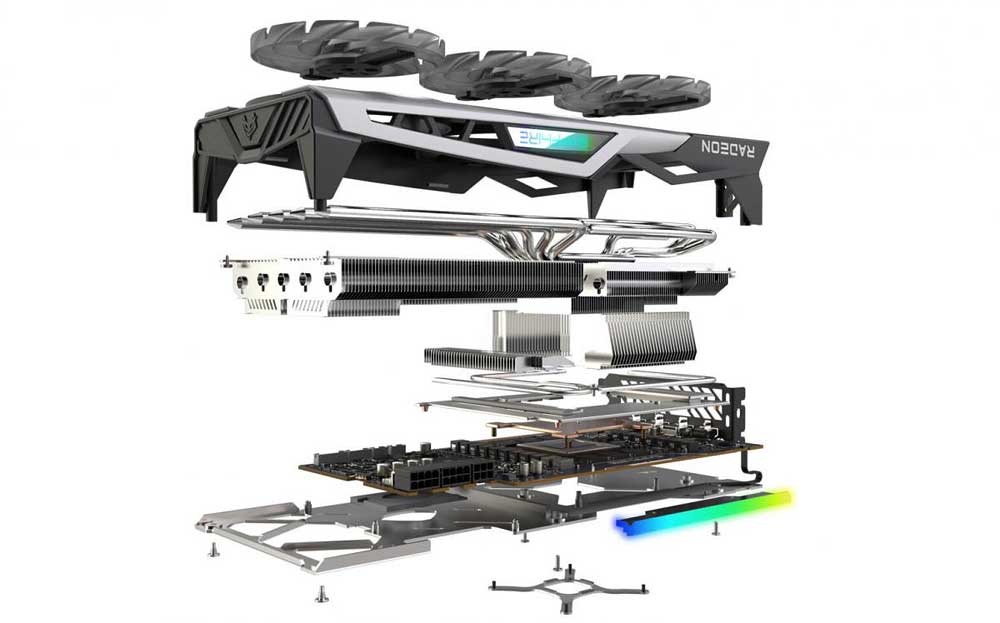

Sapphire NITRO+ RX 6950 XT 16G; chladič
Obrázek chlazení: zdroj sapphiretech.com



Aktivní část systému chlazení Sapphire NITRO+ RX 6950 XT 16G tvoří tři 95mm ventilátory COOLTECH nové generace s dvanácti aerodynamicky tvarovanými lopatkami, které jsou po obvodu propojeny bariérovým kroužkem. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Technologie uchycení ventilátorů Quick Connect pak zajišťuje jejich velmi snadnou výměnu při poruše, nebo odmontování při údržbě. Grafická karta podporuje funkci Intelligent Fan Control, která v případě nízkých teplot grafického čipu zastaví všechny ventilátory chlazení a sníží tak svou hlučnost na minimum (semi-pasivní chlazení).



Sapphire NITRO+ RX 6950 XT 16G; zadní strana



Zadní strana grafické karty Sapphire NITRO+ RX 6950 XT 16G je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent. Systém chlazení přesahuje plošný spoj grafické karty o 60 mm a tento přesah je využit pro průtok chladícího vzduchu z posledního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance (BIOS1) a Silent (BIOS2).



Sapphire NITRO+ RX 6950 XT 16G; horní strana



O napájení grafické karty Sapphire NITRO+ RX 6950 XT 16G se stará zřejmě 15+3fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí jednoho 6-pin a dvou 8-pin konektorů. Limit spotřeby grafického čipu je nastaven na 289/284 W (Performance/Silent) a navýšit lze až o 20%. TBP (Total Board Power) grafické karty by se tak mělo pohybovat někde kolem 350 W a výrobce k jejímu provozu doporučuje zdroj o výkonu minimálně 850 W.



Sapphire NITRO+ RX 6950 XT 16G obrazové výstupy



Grafická karta Sapphire NITRO+ RX 6950 XT 16G disponuje výstupy typu 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.



Osvětlení grafické karty

Grafická karta Sapphire NITRO+ RX 6800 16G disponuje velmi pěkným RGB LED osvětlením, jehož barvy a efekty se dají nastavit za pomoci nástroje TriXX.

RGB LED osvětlení grafických karet Sapphire NITRO+ RX



Sapphire NITRO+ RX 6950 XT 16G - Frekvence a Boost

Grafická karta Sapphire NITRO+ RX 6950 XT 16G disponuje dvěma BIOSy označenými jako Performance a Silent, mezi kterými se dá přepínat pomocí přepínače (BIOS switch) umístěného ve výřezu backplate. Třetí poloha přepínače BIOS slouží k umožnění softwarového přepínání BIOSů pomocí nástroje Sapphire TriXX. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

Sapphire NITRO+ RX 6950 XT 16G; OC mode

Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Sapphire NITRO+ RX 6950 XT 16G nastavena na 1958 MHz, herní frekvence na 2116 MHz a boost frekvence na 2324 MHz. Frekvence pamětí GDDR6 je nastavena na 2248 MHz (efektivně 18000 MHz). Oproti referenčním hodnotám Radeon RX 6950 XT je tedy základní frekvence navýšena o 33 MHz a boost frekvence o 14 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.

Sapphire NITRO+ RX 6950 XT 16G; Silent mode

V režimu Silent (BIOS2) je základní frekvence grafické karty Sapphire NITRO+ RX 6950 XT 16G nastavena na 1890 MHz, herní frekvence na 2100 MHz a boost frekvence na 2310 MHz. Frekvence grafických pamětí GDDR6 je opět 2248 MHz (18000 MHz efektivně). Oproti referenčním hodnotám Radeon RX 6950 XT je tedy základní frekvence snížena o 35 MHz a boost frekvence zůstala na referenčních hodnotách. Grafické paměti jsou pak taktovány opět v referenčních hodnotách Radeon RX 6650 XT.

Výpis BIOS Performance Silent
GPU Power limit 289 W 284 W
Fan Target Temp 91 °C 91 °C
Fan Acoustic Limit 1650 RPM 1500 RPM



Z výpisu BIOS je vidět, že rozdíl mezi oběma BIOSy je minimální. V režimu Silent je limit spotřeby grafického čipu snížen o 5 W a otáčky ventilátorů (Fan Acoustic Limit) jsou sníženy o nějakých 150 ot/min. Cílové teploty grafického čipu (Fan Target Temp) jsou pak v obou provozních režimech nastaveny shodně na 91 °C.



Jakých frekvencí však grafická karta Sapphire NITRO+ RX 6950 XT 16G dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
