Sapphire PULSE Radeon RX 6800 16G (RECENZE)
Nový rok 2022 začneme na GPUreport pěkně zostra. První grafická karta, kterou jsem letos otestoval, totiž pochází z dílny společnosti SAPPHIRE a po stránce výkonu toho nabízí opravdu hodně. Jedná se o grafickou kartu Sapphire PULSE RX 6800 16G a já vám dnes ukážu jaká je a co od ní můžete očekávat.
gpureport.cz  Pavel Šantrůček  05.01.2022

OBSAH:
1. Sapphire PULSE RX 6800 16G
6. Porovnání provozních vlastností
2. Sapphire TriXX
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Přetaktování
4. Testy provozních vlastností
9. Hodnocení
5. Zaostřeno na spotřebu


Sapphire PULSE Radeon RX 6800 16G

Společnost SAPPHIRE je předním výrobcem grafických karet z oněch nemnoha společností, které své produkty staví výhradně kolem grafických čipů společnosti AMD. V nabídce této společnosti tak můžete nalézt kompletní portfolio Radeonů od těch nejslabších, až po ty úplně nejvýkonnější, které jsou vydávány ve velmi populárních herních edicích Nitro a Pulse.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude novinka s názvem Sapphire PULSE RX 6800 16G, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.

Alza.cz



Popis grafické karty Sapphire PULSE RX 6800 16G
Zdroj: Alza.cz



Grafické karty Radeon RX 6800 jsou postavené kolem grafického čipu architektury RDNA 2 (NAVI 21 XL) společnosti AMD s celkem deseti deaktivovanými jednotkami WGP (Work Group Procesor) a 32 ROPs. Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 16 GB. V generaci RDNA 2 jsou pak grafické karty Radeon RX 6800 zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají střední příčky výkonnostního žebříčku. Grafické karty Radeon RX 6800 plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback). Společnost Sapphire pak tuto grafickou kartu vybavila systémem chlazení Tri-X se třemi ventilátory nové generace, vyššími takty grafického čipu a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.



Sapphire PULSE RX 6800 16G; balení



Kromě samotné grafické karty Sapphire PULSE RX 6800 16G, balení obsahuje již jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástrojem TriXX stáhnout přímo ze stránek výrobce sami.



Sapphire PULSE RX 6800 16G; čelní strana



Grafická karta Sapphire PULSE RX 6800 16G je rozměrná, na délku měří 303 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará trojice pasivů složených z hlinikových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny čtyřmi tepelnými trubice (heat pipe) a měděnou dosedací základnou pro grafický čip. Grafické paměti jsou chlazeny společně s grafickým čipem přes dosedací základnu, odpadní teplo z jedné části modulů dělené napájecí kaskády je odváděno do největšího zadního pasivu, z druhé části modulů pak do pasivu předního. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.



Sapphire PULSE RX 6800 16G; chladič
Obrázek chlazení: zdroj sapphiretech.com



Aktivní část systému chlazení Sapphire PULSE RX 6800 16G tvoří tři protiběžné 90mm ventilátory s bariérovým kroužkem COOLTECH nové generace. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Grafická karta podporuje funkci Intelligent Fan Control, která v případě nízkých teplot grafického čipu zastaví všechny ventilátory chlazení a sníží tak svou hlučnost na minimum (semi-pasivní chlazení).



Sapphire PULSE RX 6800 16G; zadní strana



Zadní strana grafické karty Sapphire PULSE RX 6800 16G je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent. Systém chlazení přesahuje plošný spoj grafické karty o 60 mm a tento přesah je využit pro průtok chladícího vzduchu z posledního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance (BIOS1) a Silent (BIOS2).



Sapphire PULSE RX 6800 16G; horní strana



O napájení grafické karty Sapphire PULSE RX 6800 16G se stará zřejmě 15fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí dvou 8-pin konektorů. Limit spotřeby grafického čipu je nastaven na 219/203 W (Performance/Silent) a navýšit lze až o 10%. TBP (Total Board Power) grafické karty by se tak měl pohybovat někde kolem 260 W a výrobce k jejímu provozu doporučuje zdroj o výkonu minimálně 650 W.



Sapphire PULSE RX 6800 16G obrazové výstupy



Grafická karta Sapphire PULSE RX 6800 16G disponuje výstupy typu 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.



Sapphire PULSE RX 6800 16G - Frekvence a Boost

Grafická karta Sapphire PULSE RX 6800 16G disponuje dvěma BIOSy označenými jako Performance a Silent, mezi kterými se dá přepínat pomocí přepínače (BIOS switch) umístěného ve výřezu backplate. Rozdíly mezi oběma BIOSy jsou následující:

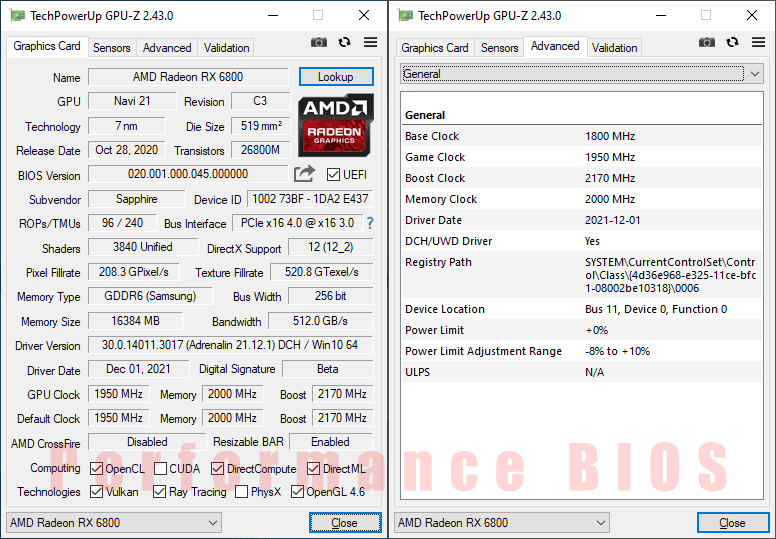

Sapphire PULSE RX 6800 16G; OC mode

Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Sapphire PULSE RX 6800 16G nastavena na 1800 MHz, herní frekvence na 1950 MHz a boost frekvence na 2170 MHz. Frekvence pamětí GDDR6 je nastavena na 2000 MHz (efektivně 16000 MHz). Oproti referenčním hodnotám Radeon RX 6800 je tedy základní frekvence navýšena o 100 MHz, boost frekvence o 65 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.

Sapphire PULSE RX 6800 16G; Silent mode

V režimu Silent (BIOS2) je základní frekvence grafické karty Sapphire PULSE RX 6800 16G nastavena na 1800 MHz, herní frekvence na 1950 MHz a boost frekvence opět na 2170 MHz. Frekvence grafických pamětí GDDR6 je opět 2000 MHz (16000 MHz efektivně). Jak můžete vidět, oba BIOSy jsou tedy prakticky stejné a jediný rozdíl je v nastavení limitu spotřeby grafického čipu (viz. níže).

Výpis BIOS Performance Silent
GPU Power limit 219 W 203 W
Fan Target Temp 90 °C 90 °C
Fan Acoustic Limit 1500 RPM 1500 RPM



Z výpisu BIOS je vidět, že limit spotřeby grafického čipu je v režimu Performance (BIOS1) oproti režimu Silent (BIOS2) zvýšen o 16 W, tedy z 203 W na 219 W a vše ostatní zůstává stejné. Rozdíl mezi oběma režimy provozu je tedy dán pouze rozdílným nastavením limitu spotřeby grafického čipu.



Jakých frekvencí však grafická karta Sapphire PULSE RX 6800 16G dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
