Sapphire NITRO+ Radeon RX 6600 XT 8G (RECENZE)
První grafickou kartou generace RDNA 2.0 společnosti AMD, která cílí zejména na všechny středně náročné hráče počítačových her, je Radeon RX 6600 XT. My si na GPUreport tuto grafickou kartu s menším zpožděním dnes představíme také, a to v podání špičkové Sapphire NITRO+ Radeon RX 6600 XT 8G.
gpureport.cz  Pavel Šantrůček  18.08.2021

OBSAH:
1. Sapphire NITRO+ RX 6600 XT 8G
6. Porovnání provozních vlastností
2. Sapphire TriXX
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Testy Raytracing
4. Testy provozních vlastností
9. Přetaktování
5. Zaostřeno na spotřebu
10. Hodnocení


Spotřeba Sapphire NITRO+ RX 6600 XT 8G

Spotřeba (příkon) rozhodně patří k těm vůbec nejdůležitějším provozním vlastnostem grafických karet. Spotřeba u grafické karty totiž není jen o tom, kolik „propálíte“ proudu při hraní počítačových her či jiných graficky náročných činnostech, což se projeví ve vašem pravidelném vyúčtování elektřiny, ale má také přímý vliv na technické požadavky vašeho PC. Se spotřebou totiž rostou úměrně také požadavky na výkon zdroje napájení vašeho počítače (PSU) a zapomenout nesmíme ani na zvýšené nároky na odvětrávání počítačové skříně.

Jak se měří spotřeba grafických karet?

VGA a odběrná místa

VGA a místa odběru

Měření spotřeby grafických karet není až tak jednoduchou záležitostí, jak by se na první pohled mohlo zdát. Problém spočívá v tom, že grafické karty nejsou napájeny jen z jednoho jediného místa, ale hnedle z několika najednou. Zatímco ty nejméně výkonné grafické karty si vystačí se základním napájením přes sběrnici PCI Express (PEG - PCI Express Graphics), která přes dvě nezávislé větve 3.3V a 12V může dodat grafické kartě maximálně 75W (respektive 66 W na větvi PEG 12V), výkonnější grafické karty potřebují energie mnohem více. Ty pak krom napájení přes PEG musejí využívat ještě další pomocné zdroje napájení, a to pomocí 1-3 napájecích konektorů PCIe 12V (6-pin / 8-pin / 12-pin). Znamená to tedy, že spotřebu grafické karty musíme měřit minimálně na dvou a maximálně na pěti odběrných místech najednou podle toho, kolika pomocnými napájecími konektory daná grafická karta disponuje. Jednotlivé větve napájení pak nesou označení PEG 3.3V, PEG 12V, PCIe 12V (konektor 1-3).

Měření špičkových odběrů (Peak)

PowerTracker; VGA

Měření špičkové spotřeby a proudu na jednotlivých odběrných místech je prováděno pomocí měřících senzorů Voltage/Current Bricklet 2.0 společnosti TinkerForge s přesností 0,5%. Pokud není v článku uvedeno jinak, pak senzory jsou nastaveny na odečítání hodnot napětí/proud/spotřeba v intervalu 1,1ms (sampling) a za výslednou hodnotu je brán průměr ze 4 takto zaznamenaných vzorků (Low-pass filter). Zjednodušeně řečeno, vynesené hodnoty v grafech tedy představují průměrnou hodnotu napětí/proudu/spotřeby v časovém intervalu 4,4 ms.



Špičková spotřeba

Pro měření spotřeby grafických karet a jejich špičkových odběrů využívám nástroj MSI Kombustor, který grafické karty vytěžuje spojitou a téměř konstantní zátěží. Po jeho spuštění nechám grafickou kartu nejdříve zahřát na její běžnou pracovní teplotu, následně pak po dobu 60 sekund měřím spotřebu na všech napájecích větvích grafické karty nástrojem PowerTracker. Kromě spotřeby pak ještě zaznamenávám hodnoty proudu, který prochází přes napájecí větev PEG 12V a který by podle specifikací PCI-SIG neměl překročit hranici 5.5 A. Jak tedy grafická karta Sapphire NITRO+ RX 6600 XT 8G dopadla? Pojďme se nejdříve podívat na rozložení příkonu mezi jednotlivé odběrné větve grafické karty.

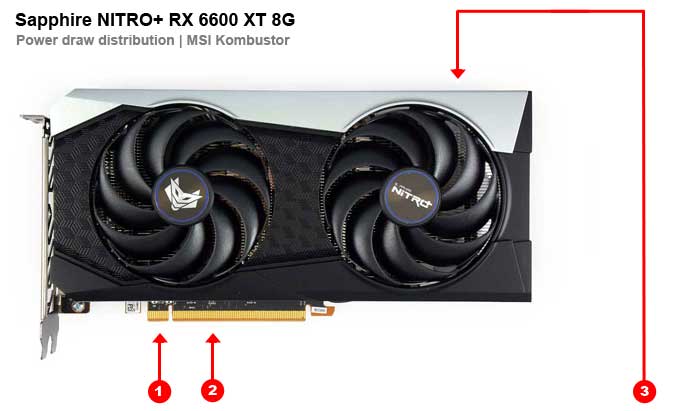

Sapphire NITRO+ RX 6600 XT 8G; odběry

  Místo odběru Označení Ø Odběr
(PL 100 %)
Ø Odběr
(PL 120 %)
1 PCI Express Slot PEG 3.3 V 1,15 W 0,16 W
2 PCI Express Slot PEG 12 V 27,7 W 28,1 W
3 PCIe konektor (8-pin) PCIe1 12 V 137,0 W 174,2 W
  165,9 W 203,5 W



Jak můžete vidět, průměrná spotřeba na jednotlivých odběrných místech grafické karty se ve výchozím nastavení drží vzorně v limitech. Po navýšení limitu spotřeby na 120% nám však přes 8pinový konektor pomocného napájení prochází 174W, tedy o nějakých 24W více, než by podle specifikací PCI SIG mělo. Je sice pravda, že se grafická karta připojuje přes jediný 8pinový kabel pomocného napájení, který je schopen přenést téměř až 300W, i tak si však společnost Sapphire za takovéto rozdělení příkonu grafické karty zaslouží kritiku. Pojďme se nyní ale podívat na špičkové odběry.



MSI Kombustor

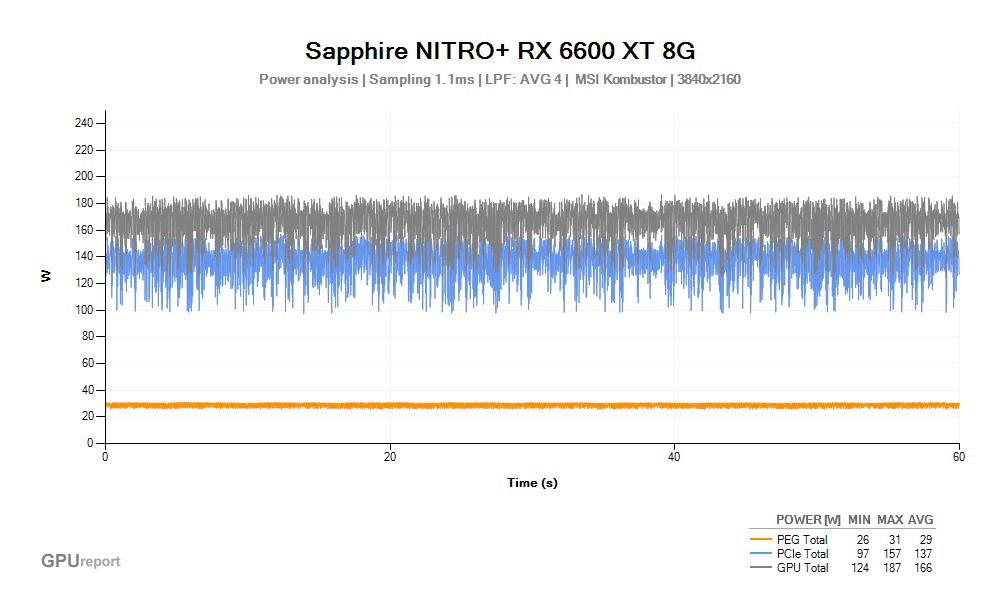

Spotřeba Sapphire NITRO+ RX 6600 XT 8G; MSI Kombustor



Pokud se jedná o špičkový odběr grafické karty Sapphire NITRO+ RX 6600 XT 8G, pak byste měli počítat s hodnotou kolem 190 W (při OC pak 240 W) a zohlednit to také při volbě zdroje napájení (PSU). Ten by pak měl mít dostatečný výkon nejen pro potřeby samotné grafické karty, ale také pro váš procesor, zbytek systému a zapomenout nesmíte ani na nějakou tu rezervu. Doporučený PSU o výkonu minimálně 500 W by vám tedy měl celkem stačit.



MSI Kombustor

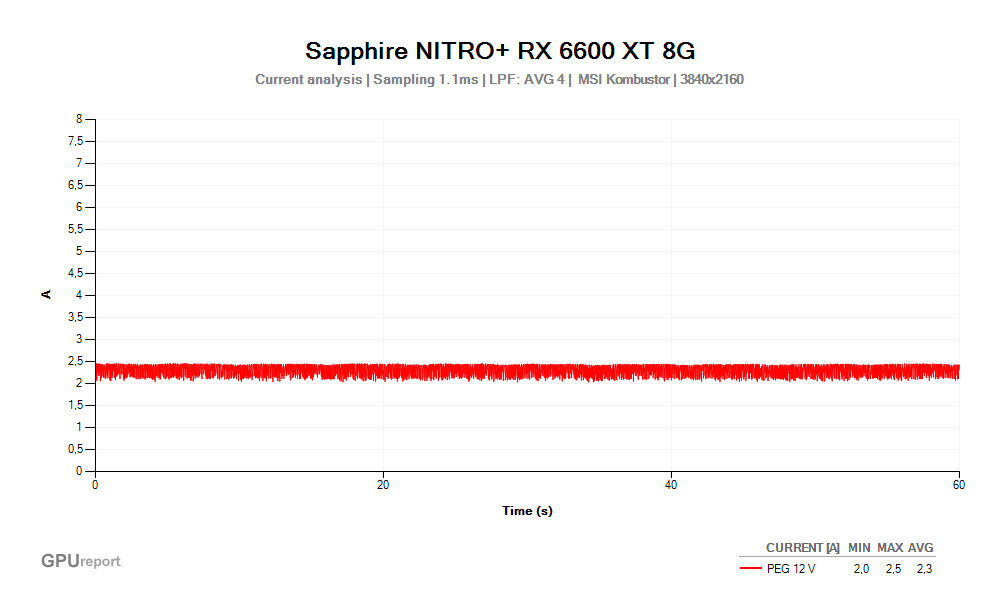

Proud PEG 12V; Sapphire NITRO+ RX 6600 XT 8G; MSI Kombustor



Podíváme-li se na hodnoty proudu, který protéká přes „silové“ napájení sběrnice PEG 12V, pak zde je vše v naprostém pořádku (možná až zbytečně velká rezerva). Jak při výchozím nastavení limitu spotřeby, tak také při jeho navýšení na 120% se proud pohybuje hluboko pod hranicí 5,5 A (a to i ve špičkách).



Spotřeba v nečinnosti (Idle)

Měření spotřeby grafické karty Sapphire NITRO+ RX 6600 XT 8G bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x2160/60Hz přes DisplayPort, následně jsem pak přes další DisplayPort zapojil druhý monitor s rozlišením 1920x1080/144Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:

Měření Monitor 1 (DP) Monitor 2 (DP) VGA Systém
1 3840x2160/60Hz - 4,7 W 64 W
2 3840x2160/60Hz 1920x1080/144Hz 21,5 W 82 W
Rozdíl   16,8 W 18 W



Sumarizace spotřeby

Spotřeba Sapphire NITRO+ RX 6600 XT 8G
Nečinnost (Idle) VGA System
1x monitor 4,7 W 64 W
2x monitor 21,5 W 82 W
Přehrávání videí VGA System CPU
Přehravač Windows 10, 4K UHD, kodek AV1 8,9 W 72,2 W 21,3 W
Hry VGA System
3DMark Time Spy Stress Test 167 W 273 W
MSI Kombustor (Power Limit 100 %) AVG PEAK PASS
VGA Power Total 166 W 187 W
PEG Power Total 29 W 31 W
PEG 12V Power 29 W 31 W
PEG 12V Current 2,3 A 2,5 A
MSI Kombustor (Power Limit 120 %) AVG PEAK PASS
VGA Power Total 204 W 238 W
PEG Power Total 29 W 31 W
PEG 12V Power 29 W 31 W
PEG 12V Current 2,3 A 2,5 A
* Naměřené hodnoty příkonu jsou mnohdy závislé na použitých ovladačích grafických karet (měřeno s RSAE 21.8.1).
