MSI GeForce RTX 3070 SUPRIM X 8G (RECENZE)
Další grafickou kartou z herní edice SUPRIM společnosti MSI, která se mi dostala do rukou na GPUreport a Alza.cz, je MSI GeForce RTX 3070 SUPRIM X 8G. Jako ostatní grafické karty z této herní řady, taky tento SUPRIM se může pyšnit obrovským chladičem TRI FROZR 2S a já vám dnes povím, jaká je.
gpureport.cz  Pavel Šantrůček  11.08.2021

OBSAH:
1. MSI RTX 3070 SUPRIM X 8G
6. Porovnání provozních vlastností
2. MSI Dragon Center
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Přetaktování
4. Testy provozních vlastností
9. Hodnocení
5. Zaostřeno na spotřebu


MSI GeForce RTX 3070 SUPRIM X 8G

Společnost MSI je jedním z několika předních výrobců, který své grafické karty staví kolem grafických čipů obou konkurenčních společností, tedy společnosti AMD i NVIDIA. Jako výrobce grafických karet je společnost MSI (nejen) v našich končinách velice populární, a to zejména díky svým grafickým kartám z herní edice Gaming. Tyto grafické karty si totiž získaly oblibu mezi hráči, kteří krom dobrého výkonu u grafických karet vyžadují také nízkou hlučnost. Kromě této jasně nejpopulárnější edice Gaming, můžete v nabídce společnosti MSI nalézt také další edice grafických karet, jako jsou například Duke, Armor, GT, Ventus či Mech

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude naprostá novinka s názvem MSI RTX 3070 SUPRIM X 8G, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.

Alza.cz



Popis grafické karty MSI RTX 3070 SUPRIM X 8G
Zdroj: Alza.cz



Grafické karty GeForce RTX 3070 jsou postavené kolem grafického čipu architektury Ampere GA104 (GA104-300-A1) společnosti NVIDIA s jedním deaktivovaným blokem TPC (Texture/Processor Cluster). Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 GB. V generaci Ampere jsou pak GeForce RTX 3070 zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají střední příčky výkonnostního žebříčku. Grafické karty GeForce RTX 3070 plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback) a DLSS (Deep Learning Super Sampling). Společnost MSI pak tuto grafickou kartu vybavila opravdu masivním systémem chlazení TRI FROZR 2S se třemi ventilátory, vyššími takty grafického čipu, pěkným RGB LED osvětlením a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

MSI RTX 3070 SUPRIM X 8G; balení



Kromě samotné grafické karty MSI RTX 3070 SUPRIM X 8G balení obsahuje také příručku, pěknou myší podložku a výškově nastavitelnou podpěru, která slouží k podepření grafické karty a zabránění jejímu průhybu ve slotu PCIE v případě, když je grafická karta v PC instalována do vodorovné pozice. Žádné DVD s ovladači a nástrojem pro snadné přetaktování MSI Dragon Center či MSI Afterburner jsem v krabici nenašel, ty si však můžete stáhnout sami přímo ze stránek výrobce.



MSI RTX 3070 SUPRIM X 8G; čelní strana



Grafická karta MSI RTX 3070 SUPRIM X 8G je opravdu rozměrná, na délku měří 335 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará téměř identický systém chlazení, který známe z grafické karty MSI RTX 3080 SUPRIM X 10G a MSI RTX 3090 SUPRIM X 24G. Jedná se tedy o dvojici pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu propojeny celkem sedmi tepelnými trubicemi (heatpipe). Grafické paměti jsou chlazeny pomocí další speciální ploché tepelné trubice a odpadní teplo z modulů napájecí kaskády je odváděno přes chladící podložku do žebrování předního pasivu. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.



MSI RTX 3070 SUPRIM X 8G; chladič
Obrázek chlazení MSI RTX 3080 SUPRIM X: zdroj overclockers.com



Aktivní část systému chlazení MSI RTX 3070 SUPRIM X 8G tvoří tři 100 mm ventilátory TRI FROZR 2S v nejnovější verzi TORX 4.0 s aerodynamicky tvarovanými dvojicemi lopatek. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Ventilátory jsou rozděleny do dvou chladících zón a jejich otáčky řízeny nezávidle (asynchronně). Grafická karta MSI RTX 3070 SUPRIM X 8G podporuje technologii ZERO FROZR, která v případě nízkých teplot všechny ventilátory zcela odstaví a sníží tak hlučnost na minimum (semi-pasivní chlazení).



MSI RTX 3070 SUPRIM X 8G; zadní strana



Zadní strana grafické karty MSI RTX 3070 SUPRIM X 8G je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horním výřezu backplate je pak umístěn BIOS switch pro přepínání mezi režimy Gaming/Silent.



MSI RTX 3070 SUPRIM X 8G; horní strana



O napájení grafické karty se stará zřejmě 11+2fázová napájecí kaskáda (neměl jsem možnost demontovat chladič), která vyžaduje přídavné napájení pomocí dvou 8-pin konektorů. TDP grafické karty je nastaveno na 280 W (navýšit lze o 7% na 300 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 750 W. Podobně jako u grafických karet Gaming TRIO, i zde je na PCB umístěna bezpečnostní pojistka, která chrání grafickou kartu před elektrickým poškozením.



MSI RTX 3070 SUPRIM X 8G obrazové výstupy



Grafická karta MSI RTX 3070 SUPRIM X 8G disponuje výstupy typu 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.



Osvětlení grafické karty

Grafická karta MSI RTX 3070 SUPRIM X 8G disponuje velmi pěkným RGB LED osvětlením, jehož barvy a efekty se dají nastavit za pomoci nástroje Dragon Center (Mystic Light).

RGB LED osvětlení grafických karet MSI RTX SUPRIM



MSI RTX 3070 SUPRIM X 8G - Frekvence a Boost

Grafická karta MSI RTX 3070 SUPRIM X 8G disponuje dvěma BIOSy označenými jako Gaming a Silent, mezi kterými se dá přepínat pomocí switche umístěného na hřbetu grafické karty. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Silent. Rozdíly mezi oběma BIOSy jsou následující:



MSI RTX 3070 SUPRIM X 8G GPUZ; Gaming mode

Ve výchozím režimu Silent (BIOS1) je základní frekvence grafické karty MSI RTX 3070 SUPRIM X 8G nastavena na 1500 MHz, boost frekvence na 1905 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). TDP grafické karty je pak nastaveno na 280 W. Oproti referenčním hodnotám GeForce RTX 3070 je tedy boost frekvence navýšena o 180 MHz a TDP o 60 W. Grafické paměti jsou taktovány v referenčních hodnotách.

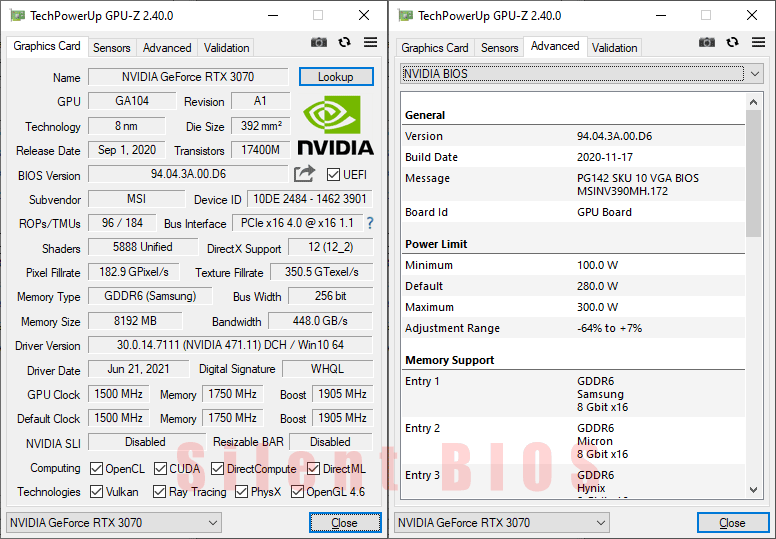

MSI RTX 3070 SUPRIM X 8G GPUZ; Silent mode

V režimu Gaming (BIOS2) je základní frekvence grafické karty MSI RTX 3070 SUPRIM X 8G nastavena na 1500 MHz, boost frekvence na 1905 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). TDP grafické karty je pak nastaveno opět na 280 W. Jak tedy můžete vidět, frekvence i TDP se u obou BIOSů neliší a jediným rozdílem tak tedy bude rozdílné nastavení křivky závislosti otáček ventilátorů na teplotě grafického čipu. O tom se pak můžete přesvědčit v kapitole o testování provozních vlastností.

Navzdory uváděným specifikacím, zejména pak hodnotě boost frekvence, se reálná frekvence grafické karty MSI RTX 3070 SUPRIM X 8G v praxi pohybuje ještě výše. O kolik? To si otestujeme v kapitole o provozních vlastnostech této grafické karty.
