Asus STRIX LC GeForce RTX 3080 Ti O12G Gaming (RECENZE)
Tím nejvýkonnějším, čím se může společnost ASUS ve své nabídce grafických karet GeForce RTX 3080 Ti pochlubit, je grafická karta Asus STRIX LC GeForce RTX 3080 Ti O12G Gaming. A jak se této grafické kartě s uzavřeným vodním okruhem chlazení (AIO) vedlo v testech na GPUreport? Však posuďte sami!
gpureport.cz  Pavel Šantrůček  30.06.2021

OBSAH:
1. Asus STRIX LC RTX 3080 Ti O12G Gaming
6. Porovnání provozních vlastností
2. Asus GPU Tweak II
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Přetaktování
4. Testy provozních vlastností
9. Hodnocení
5. Zaostřeno na spotřebu


Spotřeba Asus STRIX LC RTX 3080 Ti O12G Gaming

Spotřeba (příkon) rozhodně patří k těm vůbec nejdůležitějším provozním vlastnostem grafických karet. Spotřeba u grafické karty totiž není jen o tom, kolik „propálíte“ proudu při hraní počítačových her či jiných graficky náročných činnostech, což se projeví ve vašem pravidelném vyúčtování elektřiny, ale má také přímý vliv na technické požadavky vašeho PC. Se spotřebou totiž rostou úměrně také požadavky na výkon zdroje napájení vašeho počítače (PSU) a zapomenout nesmíme ani na zvýšené nároky na odvětrávání počítačové skříně.

Jak se měří spotřeba grafických karet?

VGA a odběrná místa

VGA a místa odběru

Měření spotřeby grafických karet není až tak jednoduchou záležitostí, jak by se na první pohled mohlo zdát. Problém spočívá v tom, že grafické karty nejsou napájeny jen z jednoho jediného místa, ale hnedle z několika najednou. Zatímco ty nejméně výkonné grafické karty si vystačí se základním napájením přes sběrnici PCI Express (PEG - PCI Express Graphics), která přes dvě nezávislé větve 3.3V a 12V může dodat grafické kartě maximálně 75W (respektive 66 W na větvi PEG 12V), výkonnější grafické karty potřebují energie mnohem více. Ty pak krom napájení přes PEG musejí využívat ještě další pomocné zdroje napájení, a to pomocí 1-3 napájecích konektorů PCIe 12V (6-pin / 8-pin / 12-pin). Znamená to tedy, že spotřebu grafické karty musíme měřit minimálně na dvou a maximálně na pěti odběrných místech najednou podle toho, kolika pomocnými napájecími konektory daná grafická karta disponuje. Jednotlivé větve napájení pak nesou označení PEG 3.3V, PEG 12V, PCIe 12V (konektor 1-3).

Měření špičkových odběrů (Peak)

PowerTracker; VGA

Měření špičkové spotřeby a proudu na jednotlivých odběrných místech je prováděno pomocí měřících senzorů Voltage/Current Bricklet 2.0 společnosti TinkerForge s přesností 0,5%. Pokud není v článku uvedeno jinak, pak senzory jsou nastaveny na odečítání hodnot napětí/proud/spotřeba v intervalu 1,1ms (sampling) a za výslednou hodnotu je brán průměr ze 4 takto zaznamenaných vzorků (Low-pass filter). Zjednodušeně řečeno, vynesené hodnoty v grafech tedy představují průměrnou hodnotu napětí/proudu/spotřeby v časovém intervalu 4,4 ms.



Špičková spotřeba

Pro měření spotřeby grafických karet a jejich špičkových odběrů využívám nástroj MSI Kombustor, který grafické karty vytěžuje spojitou a téměř konstantní zátěží. Po jeho spuštění nechám grafickou kartu nejdříve zahřát na její běžnou pracovní teplotu, následně pak po dobu 60 sekund měřím spotřebu na všech napájecích větvích grafické karty nástrojem PowerTracker. Kromě spotřeby pak ještě zaznamenávám hodnoty proudu, který prochází přes napájecí větev PEG 12V a který by podle specifikací PCI-SIG neměl překročit hranici 5.5 A. Jak tedy grafická karta Asus STRIX LC RTX 3080 Ti O12G Gaming dopadla? Pojďme se nejdříve podívat na rozložení příkonu mezi jednotlivé odběrné větve grafické karty.

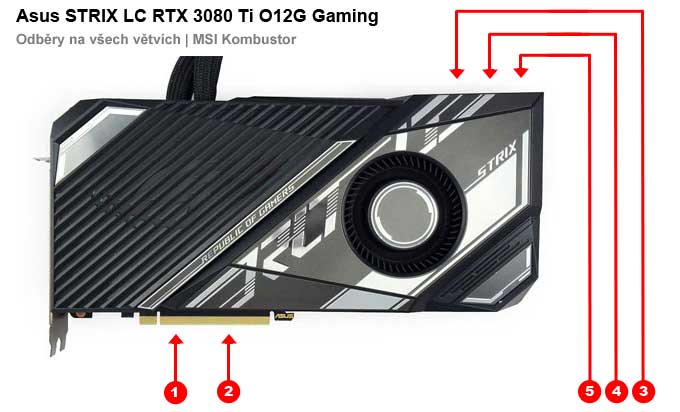

Asus STRIX LC RTX 3080 Ti O12G Gaming; odběry

  Místo odběru Označení Ø Odběr
(PL 100 %)
Ø Odběr
(PL 112 %)
1 PCI Express Slot PEG 3.3 V 0,05 W 0,05 W
2 PCI Express Slot PEG 12 V 38,0 W 41,5 W
3 PCIe konektor (8-pin) PCIe1 12 V 116,3 W 127,3 W
4 PCIe konektor (8-pin) PCIe2 12 V 134,3 W 151,7 W
5 PCIe konektor (8-pin) PCIe3 12 V 113,8 W 125,2 W
  402,5 W 445,8 W



Jak můžete vidět, průměrná spotřeba na jednotlivých odběrných místech je vzorně v limitech, a to i po navýšení limitu spotřeby grafické karty na 112 % (450 W). Velkou zásluhu na tom má samozřejmě využití tří 8pinových konektorů pomocného napájení, díky kterým se vysoká zátěž dobře rozkládá.



MSI Kombustor

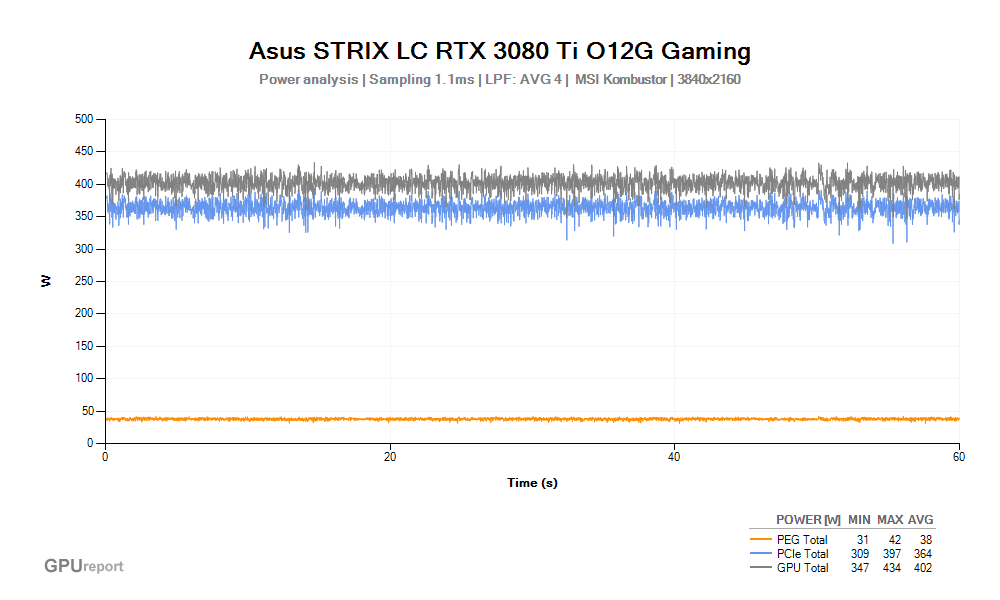

Spotřeba Asus STRIX LC RTX 3080 Ti O12G Gaming; MSI Kombustor



Pokud se jedná o špičkový odběr grafické karty Asus STRIX LC RTX 3080 Ti O12G Gaming, pak byste měli počítat s hodnotou kolem 435 W (při OC pak 475 W) a zohlednit to také při volbě zdroje napájení (PSU). Ten by pak měl mít dostatečný výkon nejen pro potřeby samotné grafické karty, ale také pro váš procesor, zbytek systému a zapomenout nesmíte ani na nějakou tu rezervu. Doporučený PSU o výkonu minimálně 850 W by tedy měl být  dostatečný.



MSI Kombustor

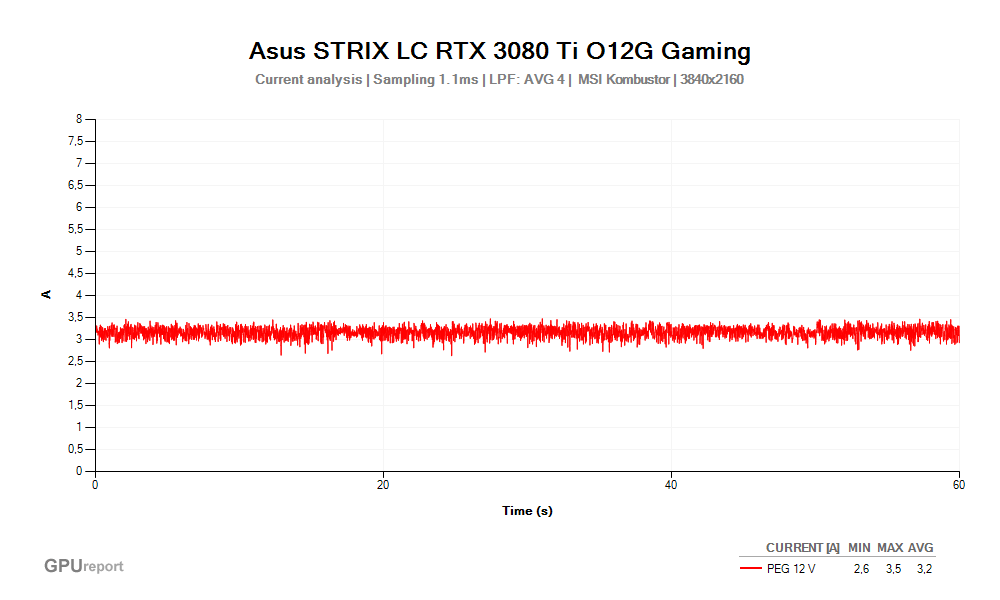

Proud PEG 12V; Asus STRIX LC RTX 3080 Ti O12G Gaming; MSI Kombustor



Podíváme-li se na hodnoty proudu, který protéká přes „silové“ napájení sběrnice PEG 12V, pak i zde je vše v pořádku a proud se drží pod hranicí 5,5 A i po navýšení limitu spotřeby na 112 %.



Spotřeba v nečinnosti (Idle)

Měření spotřeby grafické karty Asus STRIX LC RTX 3080 Ti O12G Gaming bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x2160/60Hz přes DisplayPort, následně jsem pak přes další DisplayPort zapojil druhý monitor s rozlišením 1920x1080/144Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:

Měření Monitor 1 (DP) Monitor 2 (DP) VGA Systém
1 3840x2160/60Hz - 17,8 W 83 W
2 3840x2160/60Hz 1920x1080/144Hz 32,2 W 98 W
Rozdíl   14,4 W 15 W



Sumarizace spotřeby

Spotřeba Asus STRIX LC RTX 3080 Ti O12G Gaming
Nečinnost (Idle) VGA System
1x monitor 17,8 W 83 W
2x monitor 32,2 W 98 W
Přehrávání videí VGA System CPU
Přehravač Windows 10, 4K UHD, kodek AV1 34,0 W 109,9 W 26,1 W
Hry VGA System
3DMark Time Spy Stress Test 398 W 555 W
MSI Kombustor (Power Limit 100 %) AVG PEAK PASS
VGA Power Total 402 W 434 W
PEG Power Total 38 W 42 W
PEG 12V Power 38 W 42 W
PEG 12V Current 3,2 A 3,5 A
MSI Kombustor (Power Limit 112 %) AVG PEAK PASS
VGA Power Total 446 W 473 W
PEG Power Total 42 W 45 W
PEG 12V Power 42 W 45 W
PEG 12V Current 3,5 A 3,7 A
* Naměřené hodnoty příkonu jsou mnohdy závislé na použitých ovladačích grafických karet (měřeno s GeForce 466.54).
