XFX Radeon RX 6900 XT Speedster MERC 319 Black (RECENZE)
Jednou z těch vůbec nejvýkonnějších grafických karet, kterou můžete nalézt v nabídce americké společnosti XFX, je XFX Radeon RX 6900 XT Speedster MERC 319 Black. Jaký výkon a provozní vlastnosti ukrývají obrovské rozměry této grafické karty? Tak o tom se můžete přesvědčit právě v této recenzi.
gpureport.cz  Pavel Šantrůček  12.05.2021

OBSAH:
1. XFX RX 6900 XT Speedster MERC 319 Black
5. Porovnání provozních vlastností
2. Jak testujeme grafické karty
6. Porovnání výkonu
3. Testy provozních vlastností
7. Přetaktování a Undervolting
4. Zaostřeno na spotřebu
8. Hodnocení


Spotřeba XFX RX 6900 XT Speedster MERC 319 Black

Spotřeba (příkon) rozhodně patří k těm vůbec nejdůležitějším provozním vlastnostem grafických karet. Spotřeba u grafické karty totiž není jen o tom, kolik „propálíte“ proudu při hraní počítačových her či jiných graficky náročných činnostech, což se projeví ve vašem pravidelném vyúčtování elektřiny, ale má také přímý vliv na technické požadavky vašeho PC. Se spotřebou totiž rostou úměrně také požadavky na výkon zdroje napájení vašeho počítače (PSU) a zapomenout nesmíme ani na zvýšené nároky na odvětrávání počítačové skříně.

Jak se měří spotřeba grafických karet?

VGA a odběrná místa

VGA a místa odběru

Měření spotřeby grafických karet není až tak jednoduchou záležitostí, jak by se na první pohled mohlo zdát. Problém spočívá v tom, že grafické karty nejsou napájeny jen z jednoho jediného místa, ale hnedle z několika najednou. Zatímco ty nejméně výkonné grafické karty si vystačí se základním napájením přes sběrnici PCI Express (PEG - PCI Express Graphics), která přes dvě nezávislé větve 3.3V a 12V může dodat grafické kartě maximálně 75W (respektive 66 W na větvi PEG 12V), výkonnější grafické karty potřebují energie mnohem více. Ty pak krom napájení přes PEG musejí využívat ještě další pomocné zdroje napájení, a to pomocí 1-3 napájecích konektorů PCIe 12V (6-pin / 8-pin / 12-pin). Znamená to tedy, že spotřebu grafické karty musíme měřit minimálně na dvou a maximálně na pěti odběrných místech najednou podle toho, kolika pomocnými napájecími konektory daná grafická karta disponuje. Jednotlivé větve napájení pak nesou označení PEG 3.3V, PEG 12V, PCIe 12V (konektor 1-3).

Měření špičkových odběrů (Peak)

PowerTracker; VGA

Měření špičkové spotřeby a proudu na jednotlivých odběrných místech je prováděno pomocí měřících senzorů Voltage/Current Bricklet 2.0 společnosti TinkerForge s přesností 0,5%. Pokud není v článku uvedeno jinak, pak senzory jsou nastaveny na odečítání hodnot napětí/proud/spotřeba v intervalu 1,1ms (sampling) a za výslednou hodnotu je brán průměr ze 4 takto zaznamenaných vzorků (Low-pass filter). Zjednodušeně řečeno, vynesené hodnoty v grafech tedy představují průměrnou hodnotu napětí/proudu/spotřeby v časovém intervalu 4,4 ms.



Špičková spotřeba

Pro měření spotřeby grafických karet a jejich špičkových odběrů využívám nástroj MSI Kombustor, který grafické karty vytěžuje spojitou a téměř konstantní zátěží. Po jeho spuštění nechám grafickou kartu nejdříve zahřát na její běžnou pracovní teplotu, následně pak po dobu 60 sekund měřím spotřebu na všech napájecích větvích grafické karty nástrojem PowerTracker. Kromě spotřeby pak ještě zaznamenávám hodnoty proudu, který prochází přes napájecí větev PEG 12V a který by podle specifikací PCI-SIG neměl překročit hranici 5.5 A. Jak tedy grafická karta XFX RX 6900 XT Speedster MERC 319 Black dopadla? Pojďme se nejdříve podívat na rozložení příkonu mezi jednotlivé odběrné větve grafické karty.



XFX RX 6900 XT Speedster MERC 319 Black; odběry

  Místo odběru Označení Ø Odběr
(PL 100 %)
Ø Odběr
(PL 115 %)
1 PCI Express Slot PEG 3.3 V 0,3 W 0,3 W
2 PCI Express Slot PEG 12 V 42,3 W 43,6 W
3 PCIe konektor (8-pin) PCIe1 12 V 156,3 W 172,4 W
4 PCIe konektor (8-pin) PCIe2 12 V 159,6 W 200,7 W
  358,54 W 417,0 W



Jak můžete vidět, průměrná spotřeba na jednotlivých odběrných místech grafické karty je poměrně v limitech. Horší situace však nastává při navýšení limitu spotřeby grafické karty na 115 %, kdy nám přes konektory pomocného napájení PCIe prochází mnohem více, nežli 150 W. V případě druhého napájecího konektoru PCIe je to dokonce o 50 W více. Pokud tedy u grafické karty XFX RX 6900 XT Speedster MERC 319 Black plánujete hrátky s přetaktováním, doporučuji vám k tomu vyžít velmi kvalitní zdroj napájení (PSU) a tu nejsilnější napájecí větev pak připojte na zadní konektor. Pojďme se nyní ale podívat na špičkové odběry.



MSI Kombustor

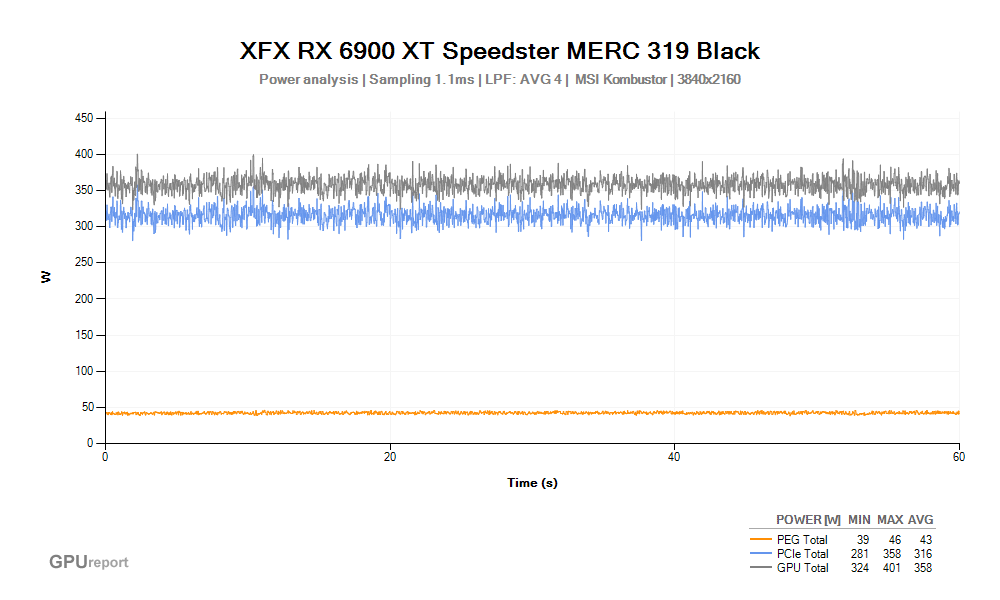

Spotřeba XFX RX 6900 XT Speedster MERC 319 Black; MSI Kombustor



Pokud se jedná o špičkový odběr grafické karty XFX RX 6900 XT Speedster MERC 319 Black, pak byste měli počítat s hodnotou kolem 400 W (při OC pak 450 W) a zohlednit to také při volbě zdroje napájení (PSU). Ten by pak měl mít dostatečný výkon nejen pro potřeby samotné grafické karty, ale také pro váš procesor, zbytek systému a zapomenout nesmíte ani na nějakou tu rezervu. Doporučený PSU o výkonu minimálně 850 W by tedy měl dostačovat.



MSI Kombustor

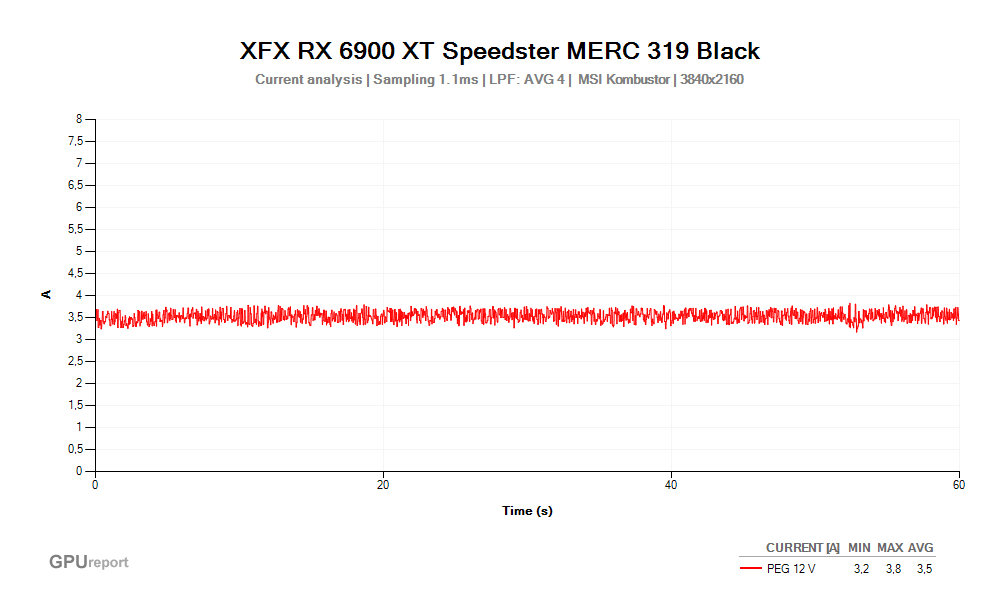

Proud PEG 12V; XFX RX 6900 XT Speedster MERC 319 Black; MSI Kombustor



Podíváme-li se na hodnoty proudu, který protéká přes „silové“ napájení sběrnice PEG 12V, pak je zde vše v pořádku. Jak při výchozím nastavení limitu spotřeby, tak také při jeho navýšení na 115% se proud pohybuje hluboko pod hranicí 5,5 A (a to i ve špičkách).



Spotřeba v nečinnosti (Idle)

Měření spotřeby grafické karty XFX RX 6900 XT Speedster MERC 319 Black bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x2160/60Hz přes DisplayPort, následně jsem pak přes další DisplayPort zapojil druhý monitor s rozlišením 1920x1080/144Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:

Měření Monitor 1 (DP) Monitor 2 (DP) VGA Systém
1 3840x2160/60Hz - 7,4 W 72 W
2 3840x2160/60Hz 1920x1080/144Hz 40,3 W 106 W
Rozdíl   32,9 W 34 W



Sumarizace spotřeby

Spotřeba XFX RX 6900 XT Speedster MERC 319 Black
Nečinnost (Idle) VGA System
1x monitor 7,4 W 72 W
2x monitor 40,3 W 106 W
Přehrávání videí VGA System CPU
Přehravač Windows 10, 4K UHD, kodek AV1 23,8 W 95,3 W 22,9 W
Hry VGA System
3DMark Time Spy Stress Test 356 W 502 W
MSI Kombustor (Power Limit 100 %) AVG PEAK PASS
VGA Power Total 358 W 401 W
PEG Power Total 43 W 46 W
PEG 12V Power 43 W 46 W
PEG 12V Current 3,5 A 3,8 A
MSI Kombustor (Power Limit 115 %) AVG PEAK PASS
VGA Power Total 417 W 453 W
PEG Power Total 44 W 47 W
PEG 12V Power 44 W 47 W
PEG 12V Current 3,7 A 3,9 A
* Naměřené hodnoty příkonu jsou mnohdy závislé na použitých ovladačích grafických karet (měřeno s RSAE 20.4.1).
