Sapphire NITRO+ Radeon RX 6800 16G (RECENZE)
Jakýmsi dvorním dodavatelem grafických karet společnosti AMD je bezesporu hongkongská společnost Sapphire. To úplně nejlepší z její nabídky pak můžeme nalézt v její herní edici NITRO+, kam spadá také grafická karta Sapphire Radeon NITRO+ RX 6800 16G, kterou si dnes také důkladně otestujeme.
gpureport.cz  Pavel Šantrůček  21.04.2021

OBSAH:
1. Sapphire NITRO+ RX 6800 16G
6. Porovnání provozních vlastností
2. Sapphire TriXX
7. Porovnání výkonu
3. Jak se testují grafické karty
8. Přetaktování a Undervolting
4. Testy provozních vlastností
9. Hodnocení
5. Zaostřeno na spotřebu


Sapphire NITRO+ Radeon RX 6800 16G

Společnost SAPPHIRE je předním výrobcem grafických karet z oněch nemnoha společností, které své produkty staví výhradně kolem grafických čipů společnosti AMD. V nabídce této společnosti tak můžete nalézt kompletní portfolio Radeonů od těch nejslabších, až po ty úplně nejvýkonnější, které jsou vydávány ve velmi populárních herních edicích Nitro a Pulse.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude další novinka s názvem Sapphire NITRO+ RX 6800 16G, kterou mi k dnešním testům zapůjčila společnost Alza.cz, za což ji samozřejmě patří velké poděkování.

Alza.cz



Popis grafické karty Sapphire NITRO+ RX 6800 16G
Zdroj: Alza.cz



Grafické karty Radeon RX 6800 jsou postavené kolem grafického čipu architektury RDNA 2 (NAVI 21 XL) společnosti AMD s celkem deseti deaktivovanými jednotkami WGP (Work Group Procesor) a 32 ROPs. Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 16 GB. V generaci RDNA 2 jsou pak grafické karty Radeon RX 6800 zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají střední příčky výkonnostního žebříčku. Grafické karty Radeon RX 6800 plně podporují nejnovější grafické rozhraní DirectX 12 Ultimate (Ray-tracing, VRS, Mesh Shading a Sampler Feedback). Společnost Sapphire pak tuto grafickou kartu vybavila masivním systémem chlazení se třemi ventilátory Tri-X nové generace, vyššími takty grafického čipu a podporou Dual BIOS. Pojďme si tedy tuto grafickou kartu nejdříve trochu představit.

Sapphire NITRO+ RX 6800 16G; balení



Kromě samotné grafické karty Sapphire NITRO+ RX 6800 16G, balení obsahuje již jen příručku. Žádné DVD jsem v krabici nenašel a tak si budete muset ovladače spolu s nástroji TriXX stáhnout přímo ze stránek výrobce sami.



Sapphire NITRO+ RX 6800 16G; čelní strana



Grafická karta Sapphire NITRO+ RX 6800 16G je hodně rozměrná, na délku měří 310 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará trojice pasivů složených z hlinikových žeber, které jsou pro lepší odvod tepla z grafického čipu vybaveny pěti tepelnými trubice (heatpipe) a větší měděnou dosedací základnou. Odpadní teplo z modulů grafických pamětí a napájecí kaskády je odváděno do speciálího chladiče s vlastním žebrováním a dvěma dalšími plochými tepelnými trubicemi. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.



Sapphire NITRO+ RX 6800 16G; chladič  Sapphire NITRO+ RX 6800 16G; PCB
Obrázky: zdroj lab501.ro



Aktivní část systému chlazení Sapphire NITRO+ RX 6800 16G tvoří tři protiběžné ventilátory s bariérovým kroužkem COOLTECH nové generace. Krajní ventilátory mají 12 lopatek o průměru 95mm, středový ventilátor pak 9 lopatek o průměru 85mm. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Grafická karta podporuje funkci Intelligent Fan Control, která v případě nízkých teplot grafického čipu zastaví všechny ventilátory chlazení a sníží tak svou hlučnost na minimum (semi-pasivní chlazení).



Sapphire NITRO+ RX 6800 16G; zadní strana



Zadní strana grafické karty Sapphire NITRO+ RX 6800 16G je vybavena kovovým backplate, který slouží nejen ke zpevnění grafické karty a ochraně jejího plošného spoje, ale také se aktivně podílí na chlazení komponent. Systém chlazení přesahuje plošný spoj grafické karty o 50 mm a tento přesah je využit pro průtok chladícího vzduchu z posledního ventilátoru přes celou šířku žebrování chladiče. Výřez backplate u grafického čipu pak napomáhá jeho chlazení. V horním výřezu backplate pak naleznete BIOS Switch pro přepínání mezi režimy Performance (BIOS1) a Silent (BIOS2).



Sapphire NITRO+ RX 6800 16G; horní strana



O napájení grafické karty Sapphire NITRO+ RX 6800 16G se stará 15fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí dvou 8-pin konektorů. Limit spotřeby grafického čipu je nastaven na 227/203 W (Performance/Silent) a navýšit lze až o 15%. K jejímu provozu pak pak výrobce doporučuje zdroj o výkonu minimálně 750 W. Dle mých měření by vám však měl postatčit zdroj o minimálním výkonu 650 W.



Sapphire NITRO+ RX 6800 16G obrazové výstupy



Grafická karta Sapphire NITRO+ RX 6800 16G disponuje výstupy typu 1x HDMI (2.1) a 3x DP (1.4a). Oba typy výstupů podporují přenos videsignálu až 8K/60Hz.



Osvětlení grafické karty

Grafická karta Sapphire NITRO+ RX 6800 16G disponuje velmi pěkným RGB LED osvětlením, jehož barvy a efekty se dají nastavit za pomoci nástroje TriXX.

RGB LED osvětlení grafických karet Sapphire NITRO+ RX



Sapphire NITRO+ RX 6800 16G - Frekvence a Boost

Grafická karta Sapphire NITRO+ RX 6800 16G disponuje dvěma BIOSy označenými jako Performance a Silent, mezi kterými se dá přepínat pomocí switche umístěného ve výřezu backplate. Třetí poloha přepínače BIOS slouží k umožnění softwarového přepínání BIOSů pomocí nástroje Sapphire TriXX. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

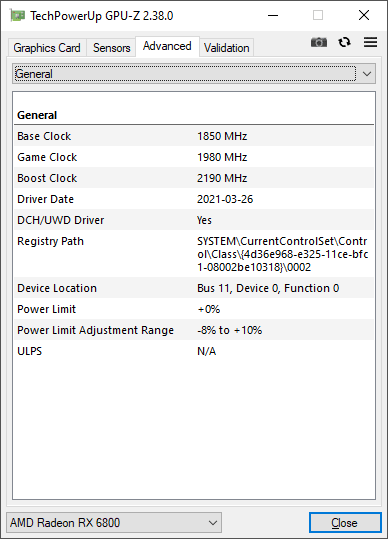

Sapphire NITRO+ RX 6800 16G; OC modeSapphire NITRO+ RX 6800 16G; OC mode

Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Sapphire NITRO+ RX 6800 16G nastavena na 1850 MHz, herní frekvence na 1980 MHz a boost frekvence na 2190 MHz. Frekvence pamětí GDDR6 je nastavena na 2000 MHz (efektivně 16000 MHz). Oproti referenčním hodnotám Radeon RX 6800 je tedy základní frekvence navýšena o 150 MHz, boost frekvence o 85 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.

Sapphire NITRO+ RX 6800 16G; Silent modeSapphire NITRO+ RX 6800 16G; Silent mode

V režimu Silent (BIOS2) je základní frekvence grafické karty Sapphire NITRO+ RX 6800 16G nastavena na 1700 MHz, herní frekvence na 1815 MHz a boost frekvence na 2105 MHz. Frekvence grafických pamětí GDDR6 je opět 2000 MHz (16000 MHz efektivně). Jak tedy můžete vidět, v tomto režimu je grafická karta Sapphire NITRO+ RX 6800 16G nastavena plně v referenčních hodnotách Radeon RX 6800 .

Výpis BIOS Performance Silent
GPU Power limit 227 W 203 W
Fan Target Temp 90 °C 90 °C
Fan Acoustic Limit 1450 RPM 1350 RPM



Z výpisu BIOS je vidět, že limit spotřeby grafického čipu v režimu Performance (BIOS1) je zvýšen o 24 W na 227 W a stejně tak i cílové otáčky ventilátorů chlazení (Fan Acoustic Limit) z 1350 ot/min na 1450 ot/min. Cílová teplota grafického čipu (Fan Target Temp) pak zůstává u obou režimů stejná, tedy 90°C.

Jakých frekvencí však grafická karta Sapphire NITRO+ RX 6800 16G dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
