Testy provozních vlastností

Vůbec první věcí, která je u grafické karty měřena je její hlučnost, respektive závislost hlučnosti na otáčkách ventilátorů jejího chladiče. Závislost hlučnosti na otáčkách ventilátorů měřím tak, že postupně zvyšuji otáčky ventilátorů grafické karty a následně pak měřím jejich hlučnost v dBA. Jedná se měření izolované, kdy jediným zdrojem hluku v místnosti je pouze samotná grafická karta, ostatní mechanické komponenty testovací sestavy jsou vypnuty nebo pracují v semi-pasivním režimu (zdroj, HDD, chladič CPU i ostatní systémové ventilátory).

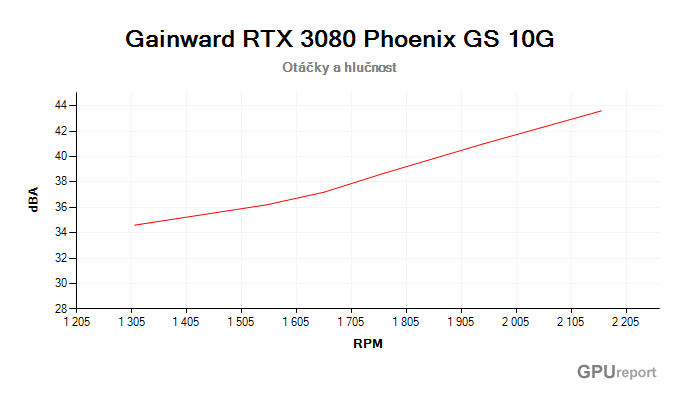

Díky změření této závislosti pak mohu v libovolném místě testů podle otáček ventilátorů vždy přesně určit hlučnost grafické karty. V případě grafické karty Gainward RTX 3080 Phoenix GS 10G byla závislost hlučnosti na otáčkách ventilátorů následující:





3DMark Time Spy Stress Test

Pro měření provozních vlastností grafické karty Gainward RTX 3080 Phoenix GS 10G využívám nástroj 3DMark a jeho zátěžový test s názvem Time Spy Stress Test. Tento test se skládá celkem z 20-ti průchodů minutové scény Time Spy a trvá tak poměrně dlouhých 20 minut, během kterých grafická karta pracuje na plný výkon a zahřeje se tak na svou běžnou provozní teplotu. Teprve po dosažení pracovní teploty grafické karty, nejčastěji v posledním průchodu scény, pak měřím její provozní vlastnosti, jako je například pracovní frekvence, spotřeba, napětí, otáčky ventilátorů chladiče atd. Jak tedy grafická karta Gainward RTX 3080 Phoenix GS 10G v tomto zátěžovém testu dopadla?



Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test grafická karta Gainward RTX 3080 Phoenix GS 10G dosáhla na skóre 98,0 % a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %).

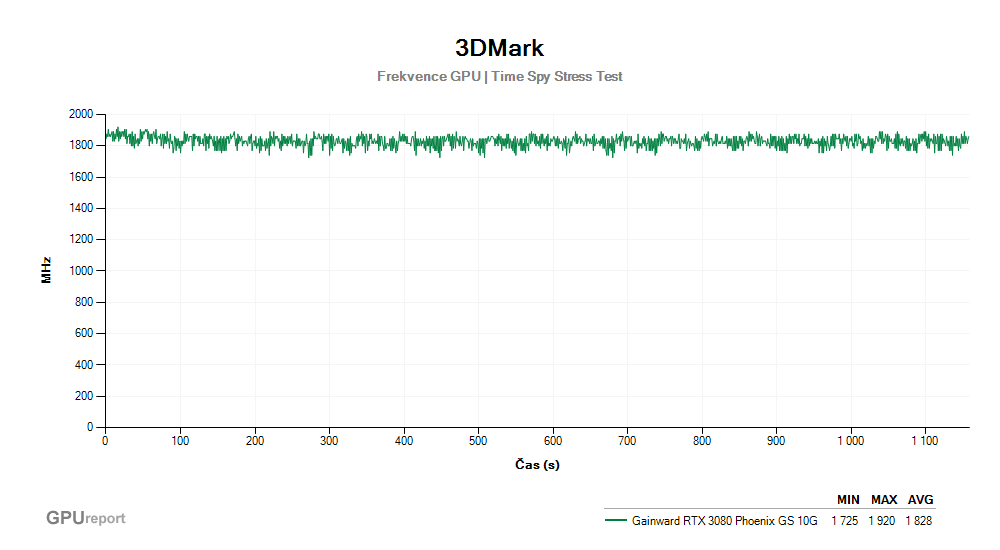

Během testu byly u grafické karty Gainward RTX 3080 Phoenix GS 10G zaznamenány následující hodnoty provozních vlastností:





Následující tabulka sumarizuje naměřené hodnoty provozních vlastností, kterých dosáhla grafická karta Gainward RTX 3080 Phoenix GS 10G v testu 3DMark Time Spy Stress Test.



SUMARIZACE NAMĚŘENÝCH HODNOT
Gainward RTX 3080 Phoenix GS 10G	Hodnota	Poznámka k měření
Teplota GPU	68 °C	měřeno na konci testu
Reálná frekvence GPU	1 830 MHz	měřeno jako průměr v posledním průchodu (zaokrouhleno na celé biny)
Napětí GPU	0,940 V	průměrná hodnota v testu
Spotřeba VGA (podle ovladačů)	319,8 W	průměrná hodnota v testu
Spotřeba VGA (skutečná)	328,4 W	měřeno jako průměr v posledním průchodu
Spotřeba celý systém	464,4 W	měřeno jako průměr v posledním průchodu
Otáčky ventilátorů	1 800 ot/min (Fan1) 1 800 ot/min (Fan2)	měřeno na konci testu
Hlučnost	38,9 dBA	interpolováno z otáček ventilátorů



Teploty grafické karty Gainward RTX 3080 Phoenix GS 10G na konci zátěžového testu dosahovaly na 68 °C při otáčkách ventilátorů kolem 1800 ot/min, které při této rychlosti generovaly hlučnost 38,9 dBA. Frekvence grafického čipu se pak pohybovala v průměru na 1 830 MHz při spotřebě 328 W.

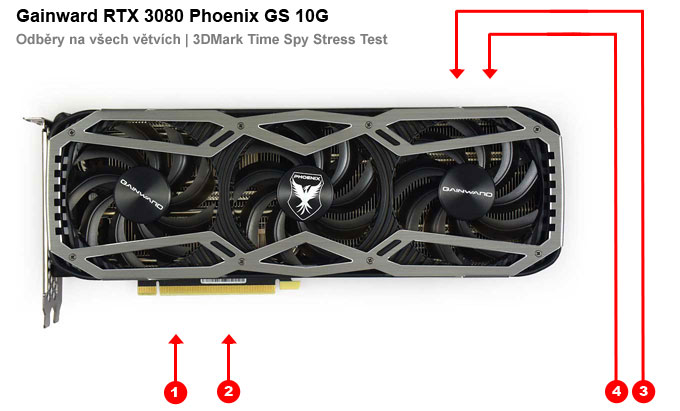

	Místo odběru	Popis	Ø Odběr
1	PCI Express Slot	větev 3.3V	0,050 W
2	PCI Express Slot	větev 12V	62,816 W
3	PCIe Cable 1	větev 12V (8-pin)	138,177 W
4	PCIe Cable 2	větev 12V (8-pin)	127,349 W
∑			328,393 W





Spotřeba na více monitorech

Měření spotřeby grafické karty Gainward RTX 3080 Phoenix GS 10G bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x216/60Hz přes DisplayPort, následně jsem pak přes další DisplayPort zapojil druhý monitor s rozlišením 1920x1080/144Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:

Měření	Monitor 1 (DP)	Monitor 2 (DP)	Příkon VGA
1	3840x2160/60Hz	-	17,6 W
2	3840x2160/60Hz	1920x1080/144Hz	31,1 W
Rozdíl			13,5 W
