ASRock Radeon RX 5700 XT Taichi X 8G OC+
Ačkoliv Taiwanská společnost ASRock je dobře známým výrobce počítačů, příslušenství, počítačových komponent a zejména pak základních desek, na poli vývoje a výroby grafických karet prozatím tak dlouhou tradici nemá. V současnosti patří k těm nemnoha výrobcům, které mají své portfolio grafických karet postavené výhradně kolem grafických čipů společnosti AMD. Grafické karty Radeon si pak můžete vybírat hnedle z několika edicí, jako je například Taichi, Phantom a Challenger.
My jsme si na GPUreport prozatím neotestovali žádnou grafickou kartu této společnosti, ale tomu je dnes konec. Dnes do naší databáze totiž přibude první grafická karta společnosti ASRock s názvem ASRock RX 5700 XT Taichi X 8G OC+, kterou mi k dnešním testům zapůjčila společnost Alza.cz a které za to samozřejmě patří velké poděkování. Pojďme si tedy tuto grafickou kartu nejdříve pěkně představit.
Zdroj: Alza.cz
Grafické karty Radeon RX 5700 XT jsou postavené kolem grafického čipu architektury Navi 10 (XT) společnosti AMD v plné konfiguraci. Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 8 GB. V generaci Navi jsou pak Radeony RX 5700 XT zařazeny do segmentu grafických karet vysokého výkonu (high-end), kde zaujímají střední příčky výkonnostního žebříčku.
Společnost ASRock pak tuto grafickou kartu vybavila systémem chlazení se třemi ventilátory, šesti obrazovými výstupy, dvojicí BIOSů a opravdu vysokými takty grafického čipu.

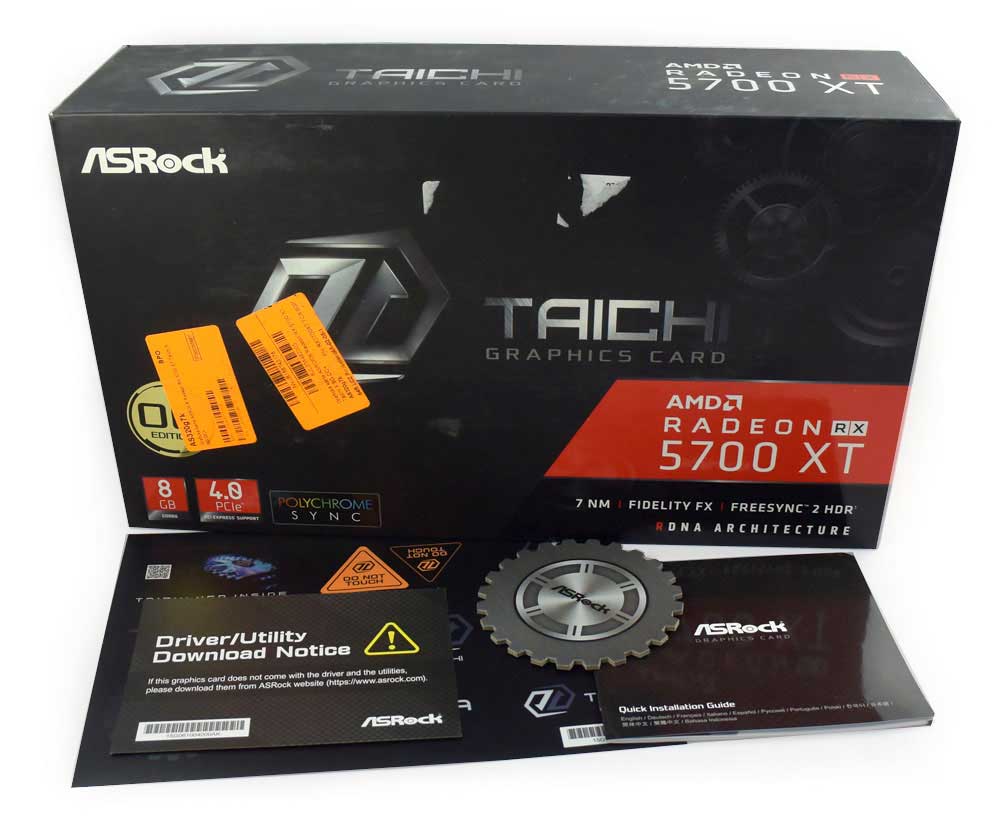

Kromě samotné grafické karty obsahuje balení ASRock RX 5700 XT Taichi X 8G OC+ již jen uživatelskou příručku a podtácek ve tvaru ozubeného kola. Nástroj pro snadné přetaktování ASRock Taichi Tweak si pak můžete stáhnout sami přímo ze stránek výrobce.

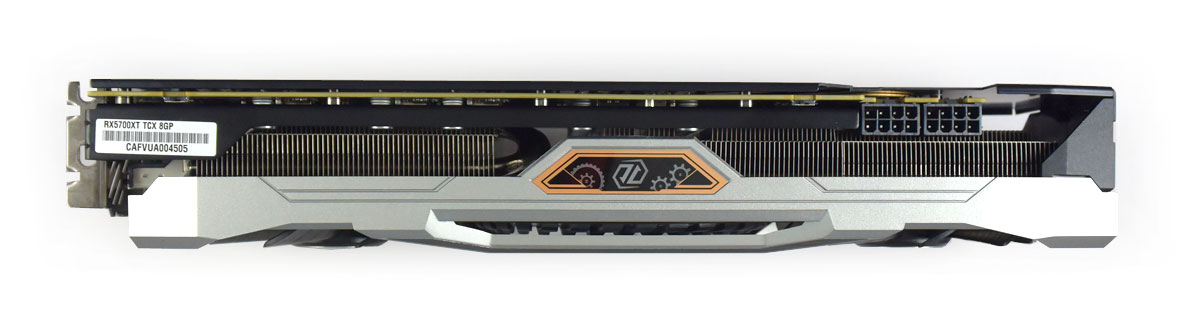

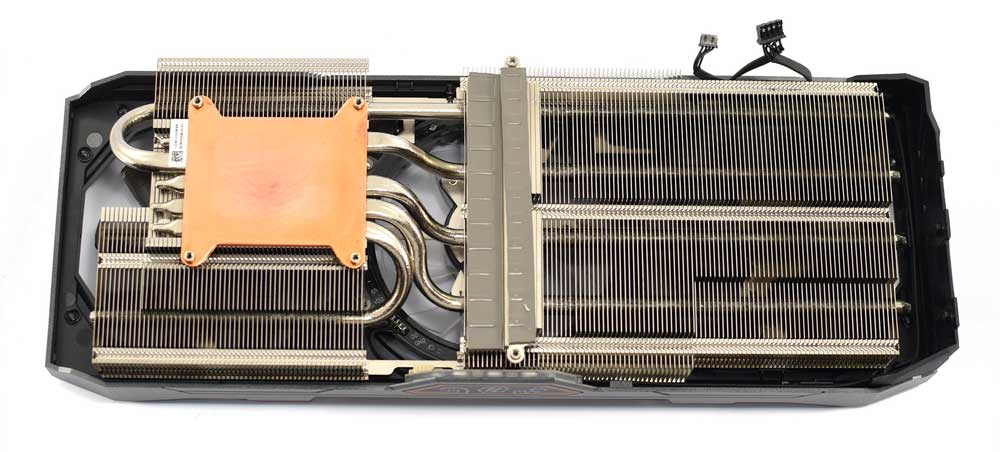

Grafická karta ASRock RX 5700 XT Taichi X 8G OC+ je poměrně rozměrná, na délku měří 312 mm a na základní desce vám celkem 3 rozšiřující sloty. O chlazení se stará dvojice pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu propojeny pěti tepelnými trubicemi (heatpipes) a měděnou dosedací základnou. Moduly grafických pamětí jsou chlazeny pomocí velkého chladicího plátu, odpadní teplo z napájecí kaskády je pak odváděno přímo do většího zadního pasivu. Všechny důležité komponenty grafické karty jsou tak kvalitně chlazeny.
Obrázek: zdroj kitguru.net

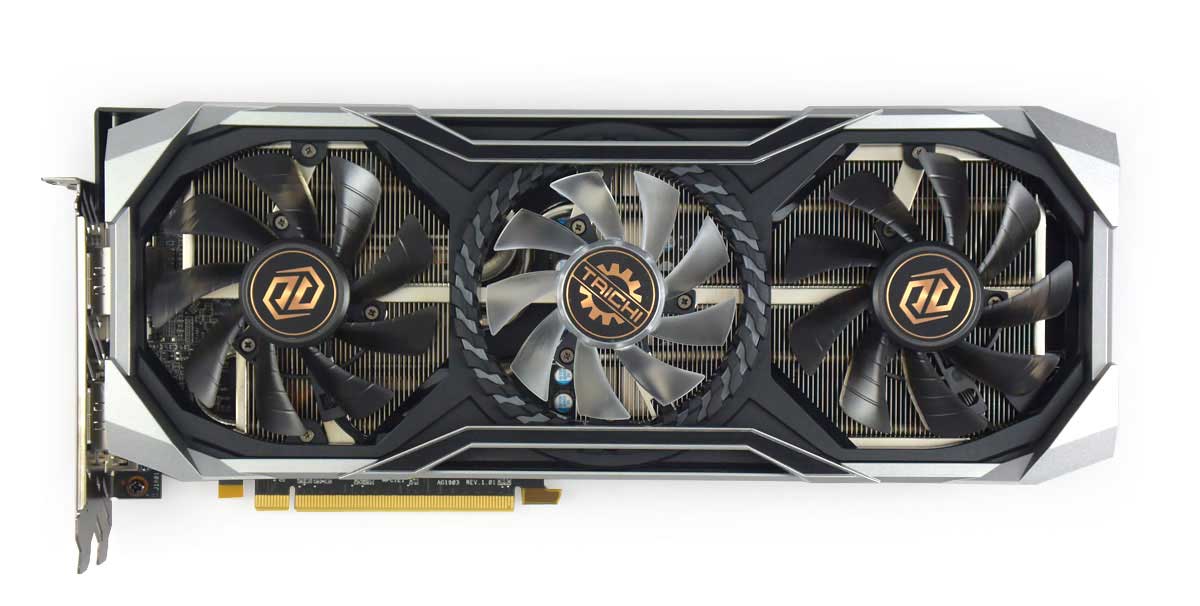

Aktivní část systému chlazení tvoří tři ventilátory o nestejném průměru. Oba krajní ventilátory mají průměr 85 mm, středový je o něco menší o průměru 75 mm. Ventilátory jsou pro nižší hlučnost a delší životnost uloženy ve dvojitých kuličkových ložiskách. Grafická karta podporuje funkci 0dB Silent Cooling, která při nízkých teplotách všechny ventilátory zastaví a zamezí tak zbytečné hlučnosti (semi-pasivní chlazení).

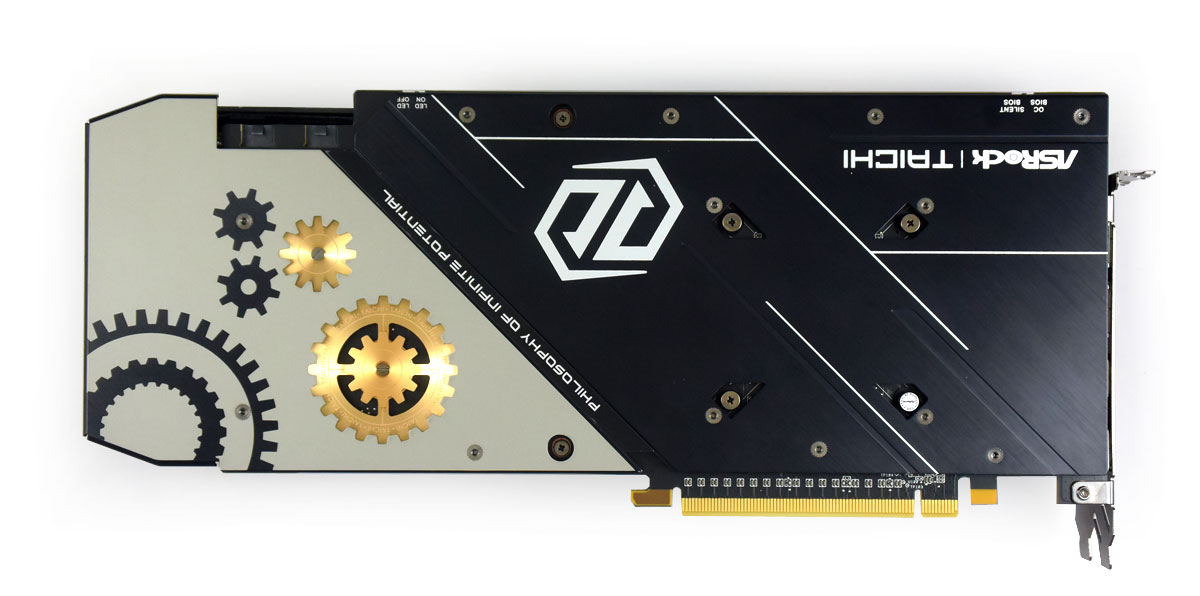

Zadní strana grafické karty ASRock RX 5700 XT Taichi X 8G OC+ je vybavena velmi pěkným kovovým backplate, který slouží ke zpevnění grafické karty a ochraně plošného spoje. Na horním straně backplate pak naleznete BIOS switch pro přepínání BIOSů (OC/Silent).
O napájení grafické karty ASRock RX 5700 XT Taichi X 8G OC+ se stará 10+1fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí dvou 8-pin konektorů. Grafická karta ASRock RX 5700 XT Taichi X 8G OC+ má TDP nastavené na 275 W (navýšit lze o 50%) a výrobce k jejímu provozu doporučuje zdroj o výkonu 700 W.
Grafická karta ASRock RX 5700 XT Taichi X 8G OC+ disponuje nadstandarním počtem obrazových výstupů. Jedná se výstupy typu 4x DP (1.4a) a 2x HDMI (2.0b). K dispozici tak máte celkem 6 obrazových výstupů!
Osvětlení grafické karty
Grafická karta ASRock RX 5700 XT Taichi X 8G OC+ disponuje velmi pěkným RGB LED osvětlením, jehož barvy a efekty si sice samostatně nastavit nemůžete, máte-li však základní desku od stejného výrobce, díky podpoře Polychrome Sync si můžete světelné efekty ze základní desky nechat synchronizovat také na grafické kartě.
RGB LED osvětlení grafické karty ASRock RX 5700 XT Taichi X 8G OC+
ASRock RX 5700 XT Taichi X 8G OC+ - Frekvence a Boost
Grafická karta ASRock RX 5700 XT Taichi X 8G OC+ disponuje dvěma BIOSy označenými jako OC (režim výkonu) a Silent (režim nízké hlučnosti). Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu OC. Rozdíly mezi oběma BIOSy jsou následující:

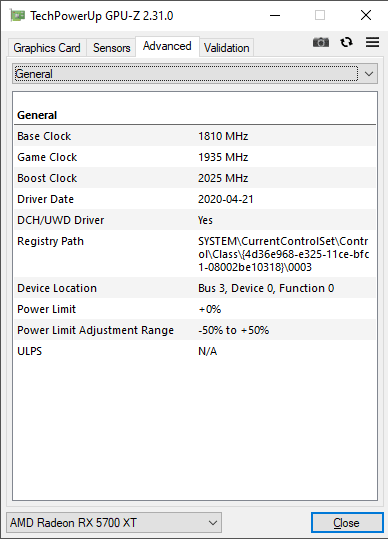

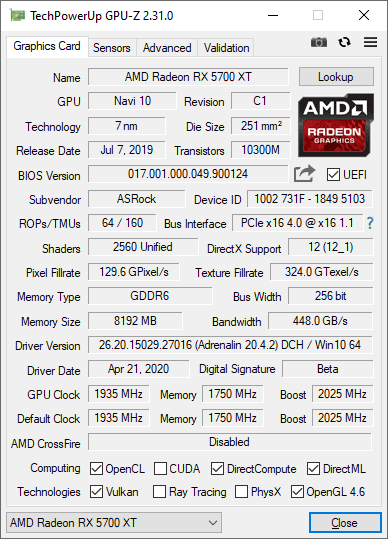

Ve výchozím režimu OC (BIOS1) je základní frekvence grafické karty ASRock RX 5700 XT Taichi X 8G OC+ nastavena na 1810 MHz, herní frekvence na 1935 MHz, boost frekvence na 2025 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). Limit spotřeby grafického čipu je pak nastaven na 230 W. Oproti referenčním hodnotám je tedy frekvence navýšena o 205/120 MHz (base/boost) a TDP o 50 W, frekvence grafického čipu i grafické paměti paměti jsou pak taktovány plně v referenčních hodnotách Radeon RX 5700 XT.

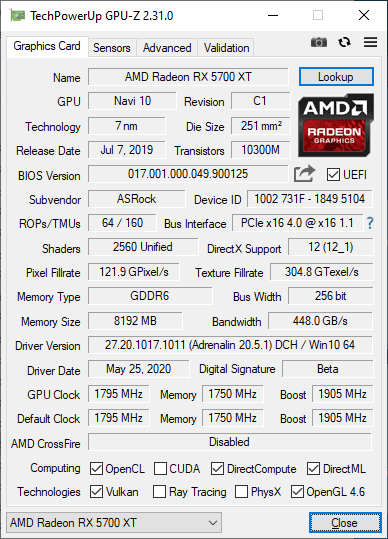

V režimu Silent (BIOS2) je základní frekvence grafického čipu 1 650 MHz, herní frekvence 1795 MHz, boost frekvence 1905 MHz a limit spotřeby grafického čipu 190 W. Frekvence grafických pamětí je opět nastavena na 1750 MHz, tedy 14 000 MHz efektivně. Oproti referenčním hodnotám je tak základní frekvence zvýšena o 45 MHz a TDP o 10 W. Grafické paměti jsou taktovány v referenčních hodnotách Radeon RX 5700 XT.
| Výpis BIOS |
OC |
Silent |
| GPU Power limit |
230 W |
190 W |
| Fan Target Temp |
80 °C |
85 °C |
| Fan Acoustic Limit |
2000 RPM |
1700 RPM |
Z výpisu BIOS je také vidět, že kromě navýšení limitu spotřeby grafického čipu ze 190 W na 230 W, jsou v režimu OC navýšeny i cílové otáčky ventilátorů (Fan Acoustic Limit) z 1700 ot/min na 2200 ot/min. Na druhou stranu je pak v režimu OC snížena cílová teplota grafického čipu (Hotspot) z 85 °C na 80 °C.
Jakých frekvencí však grafická karta ASRock RX 5700 XT Taichi X 8G OC+ dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
