Testy provozních vlastností

Vůbec první věcí, která je u grafické karty měřena je její hlučnost, respektive závislost hlučnosti na otáčkách ventilátorů jejího chladiče. Závislost hlučnosti na otáčkách ventilátorů měřím tak, že postupně zvyšuji otáčky ventilátorů grafické karty a následně pak měřím jejich hlučnost v dBA. Jedná se měření izolované, kdy jediným zdrojem hluku v místnosti je pouze samotná grafická karta, ostatní mechanické komponenty testovací sestavy jsou vypnuty nebo pracují v semi-pasivním režimu (zdroj, HDD, chladič CPU i ostatní systémové ventilátory).

Díky změření této závislosti pak mohu v libovolném místě testů podle otáček ventilátorů vždy přesně určit hlučnost grafické karty. V případě grafické karty EVGA RTX 2080 SUPER FTW3 ULTRA byla závislost hlučnosti na otáčkách ventilátorů následující:





3DMark Time Spy Stress Test

Pro měření provozních vlastností grafické karty EVGA RTX 2080 SUPER FTW3 ULTRA využívám nástroj 3DMark a jeho zátěžový test s názvem Time Spy Stress Test. Tento test se skládá celkem z 20-ti průchodů minutové scény Time Spy a trvá tak poměrně dlouhých 20 minut, během kterých grafická karta pracuje na plný výkon a zahřeje se tak na svou běžnou provozní teplotu. Teprve po dosažení pracovní teploty grafické karty, nejčastěji v posledním průchodu scény, pak měřím její provozní vlastnosti, jako je například pracovní frekvence, spotřeba, napětí, otáčky ventilátorů chladiče atd. Jak tedy grafická karta EVGA RTX 2080 SUPER FTW3 ULTRA v tomto zátěžovém testu dopadla?



Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test grafická karta EVGA RTX 2080 SUPER FTW3 ULTRA dosáhla na skóre 99,4 % a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %).

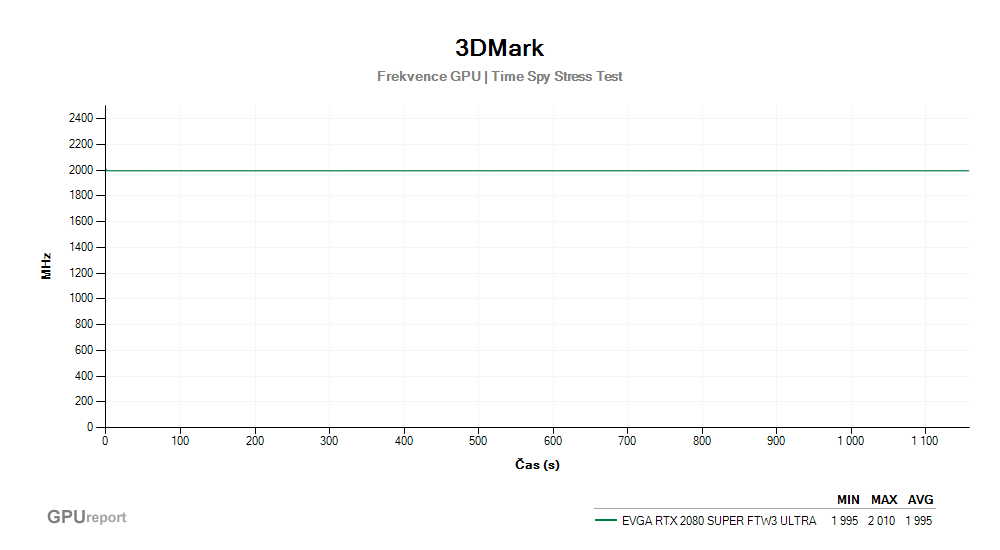

Během testu byly u grafické karty EVGA RTX 2080 SUPER FTW3 ULTRA zaznamenány následující hodnoty provozních vlastností:





Následující tabulka sumarizuje naměřené hodnoty provozních vlastností, kterých dosáhla grafická karta EVGA RTX 2080 SUPER FTW3 ULTRA v testu 3DMark Time Spy Stress Test.



SUMARIZACE NAMĚŘENÝCH HODNOT
EVGA RTX 2080 SUPER FTW3 ULTRA	Hodnota	Poznámka k měření
Teplota GPU	61  °C	měřeno na konci testu
Reálná frekvence GPU	1 995  MHz	měřeno jako průměr v posledním průchodu (zaokrouhleno na celé biny)
Napětí GPU	1,043 V	průměrná hodnota v testu
Spotřeba VGA (podle ovladačů)	240,4 W	průměrná hodnota v testu
Spotřeba VGA (skutečná)	258,7 W	měřeno jako průměr v posledním průchodu
Spotřeba celý systém	361,5  W	měřeno jako průměr v posledním průchodu
Otáčky ventilátorů	1 470 ot/min	měřeno na konci testu
Hlučnost	36,2 dBA	interpolováno z otáček ventilátorů



Teploty grafické karty EVGA RTX 2080 SUPER FTW3 ULTRA na konci zátěžového testu dosahovaly na 61 °C při otáčkách ventilátorů kolem 1470 ot/min, které při této rychlosti generovaly celkem nízkou hlučnost 36,2 dBA. Tuto grafickou kartu tak mohu označit za poměrně tichou. Frekvence grafického čipu se pak pohybovala v průměru na velmi vysokých 1 995 MHz při spotřebě 258,7 W.

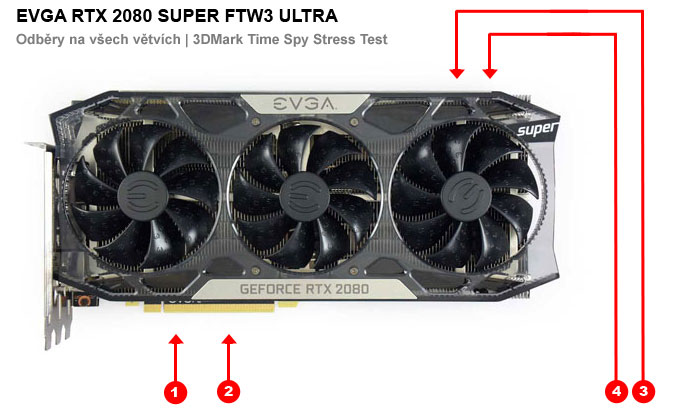

	Místo odběru	Popis	Ø Odběr
1	PCI Express Slot	větev 3.3V	0,074 W
2	PCI Express Slot	větev 12V	47,301 W
3	PCIe Cable 1	větev 12V (8-pin)	105,656 W
4	PCIe Cable 2	větev 12V (8-pin)	105,632 W
∑			258,663 W





Spotřeba na více monitorech

Měření spotřeby grafické karty EVGA RTX 2080 SUPER FTW3 ULTRA bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x216/60Hz přes Display Port, následně jsem pak přes kabel HDMI zapojil druhý monitor s rozlišením 1920x1080/60Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:

Měření	Monitor 1 (DP)	Monitor 2 (HDMI)	Příkon VGA
1	3840x2160/60Hz	-	15,8 W
2	3840x2160/60Hz	1920x1080/60Hz	22,1 W
Rozdíl			6,3 W
