Sapphire PULSE Radeon RX 5600 XT 6G (RECENZE)
Prakticky většina grafických karet Radeon RX 5600 XT se může pochlubit dobrým poměrem ceny a výkonu, je však jedna, která v tomto ohledu vyčnívá přeci jen o něco více. Jedná se grafickou kartu Sapphire PULSE Radeon RX 5600 XT 6G, která mi k testům doputovala z Alza.cz s poněkud nezvyklým chladičem.
gpureport.cz  Pavel Šantrůček  17.06.2020

OBSAH:
1. Sapphire PULSE RX 5600 XT 6G
5. Porovnání provozních vlastností
2. Sapphire TriXX
6. Porovnání výkonu
3. Jak se testují grafické karty
7. Přetaktování
4. Testy provozních vlastností
8. Hodnocení


Sapphire PULSE Radeon RX 5600 XT 6G

Společnost SAPPHIRE je předním výrobcem grafických karet z oněch nemnoha společností, které své produkty staví výhradně kolem grafických čipů společnosti AMD. V nabídce této společnosti tak můžete nalézt kompletní portfolio Radeonů od těch nejslabších, až po ty úplně nejvýkonnější, které jsou vydávány ve velmi populárních herních edicích Nitro a Pulse.

My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude grafická karta další, tentokrát novinka s názvem Sapphire PULSE RX 5600 XT 6G, kterou mi k dnešním testům zapůjčila společnost Alza.cz a které za to samozřejmě patří velké poděkování. Pojďme si tedy tuto grafickou kartu nejdříve pěkně představit.

Alza.cz



Popis grafické karty Sapphire PULSE RX 5600 XT 6G
Zdroj: Alza.cz



Grafické karty Radeon RX 5600 XT jsou postavené kolem grafického čipu architektury Navi 10 (XLE) společnosti AMD se čtyřmi deaktivovanými bloky CU (Compute Unit). Na tento grafický čip jsou pomocí 192bit sběrnice připojeny grafické paměti typu GDDR6 o kapacitě 6 GB. V generaci Navi jsou pak Radeony RX 5600 XT zařazeny do segmentu grafických karet středního výkonu (mainstream), kde zaujímají střední až vyšší příčky výkonnostního žebříčku. Společnost Sapphire pak tuto grafickou kartu vybavila systémem chlazení Dual-X , dvojicí BIOSů a také o něco vyššími takty grafického čipu..

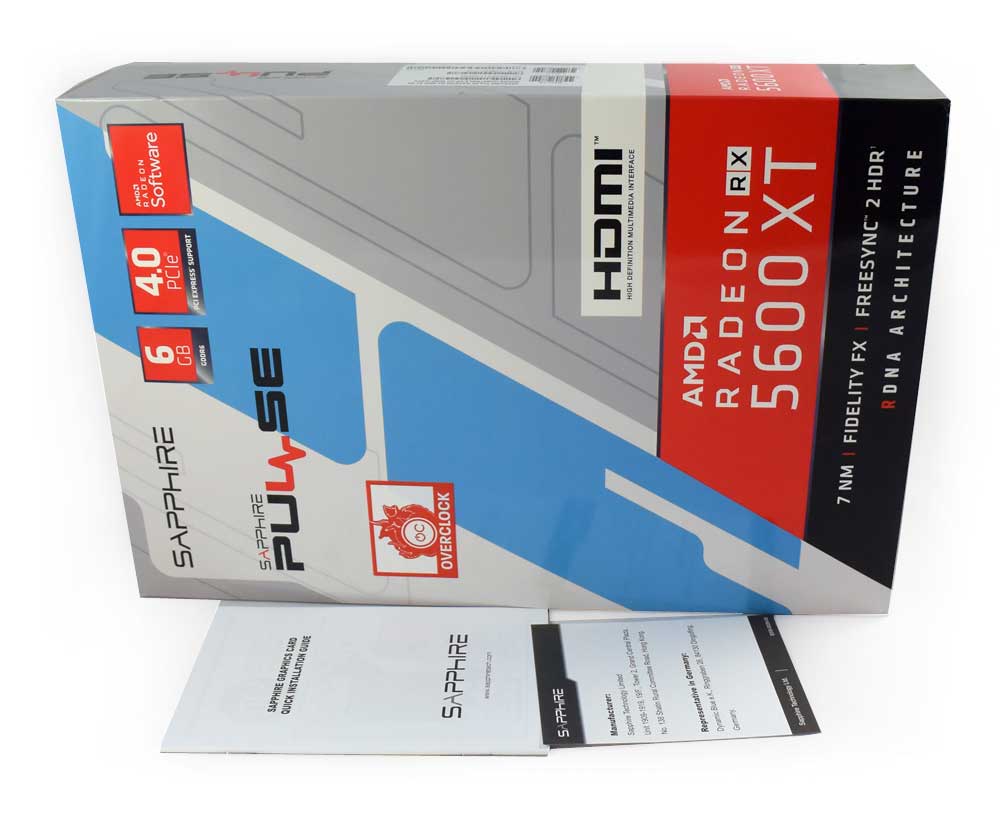

Sapphire PULSE RX 5600 XT 6G; balení



Balení grafické karty Sapphire PULSE RX 5600 XT 6G je více jak skromné, kromě samotné grafické karty v balení naleznete již jen uživatelskou příručku. DVD s ovladači a nástrojem pro snadné přetaktování Sapphire TriXX jsem v krabici nenašel, ty si však můžete stáhnout sami přímo ze stránek výrobce.

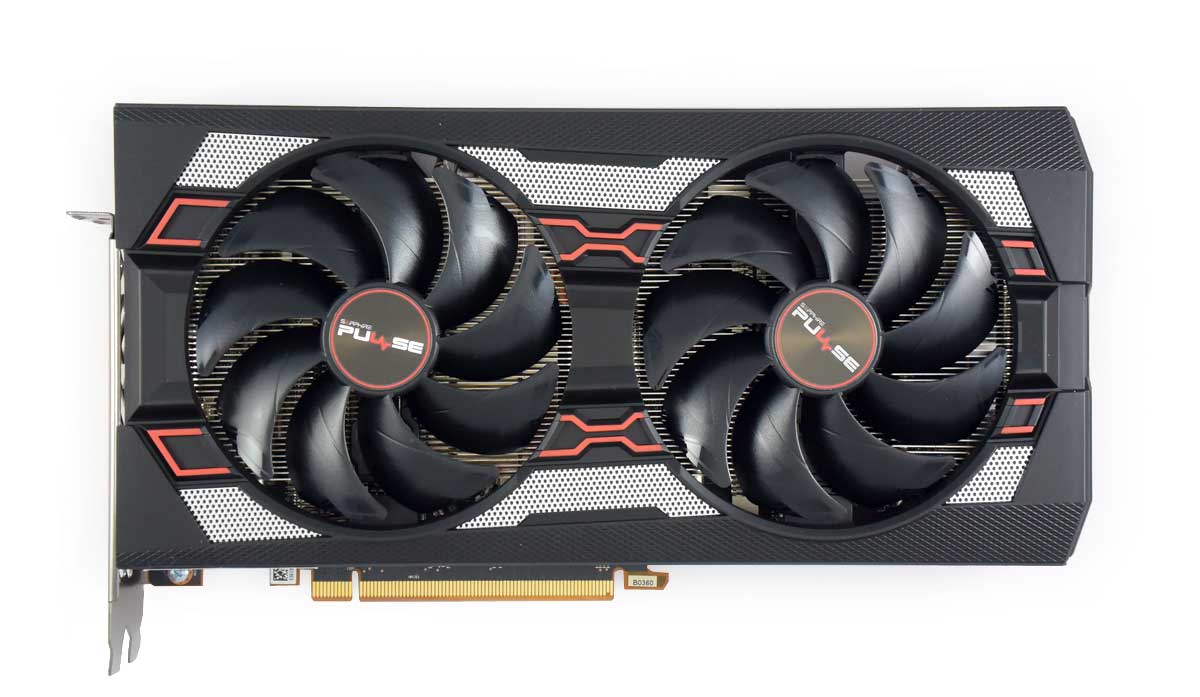

Sapphire PULSE RX 5600 XT 6G; čelní strana



Grafická karta Sapphire PULSE RX 5600 XT 6G je poměrně kompaktní, na délku měří 254 mm a na základní desce vám zabere 3 rozšiřující sloty. Jak se mi podařilo zjistit, v obchodech můžete narazit hnedle na dvě odlišné verze grafická karty Sapphire PULSE RX 5600 XT 6G, které se od sebe liší využitým systémem chlazení. Zřejmě nejčastěji se u ní setkáte se systémem chlazení se třemi tepelnými trubicemi, který známe z grafické karty Sapphire PULSE RX 5700 8G. Budete-li mít však štěstí jako já, dostane se vám do rukou tato grafická karta se systémem chlazení použitým na grafické kartě Sapphire PULSE RX 5700 XT 8G s celkem pěti tepelnými trubicemi. Rodíly mezi těmito systémy chlazení jsou následující:

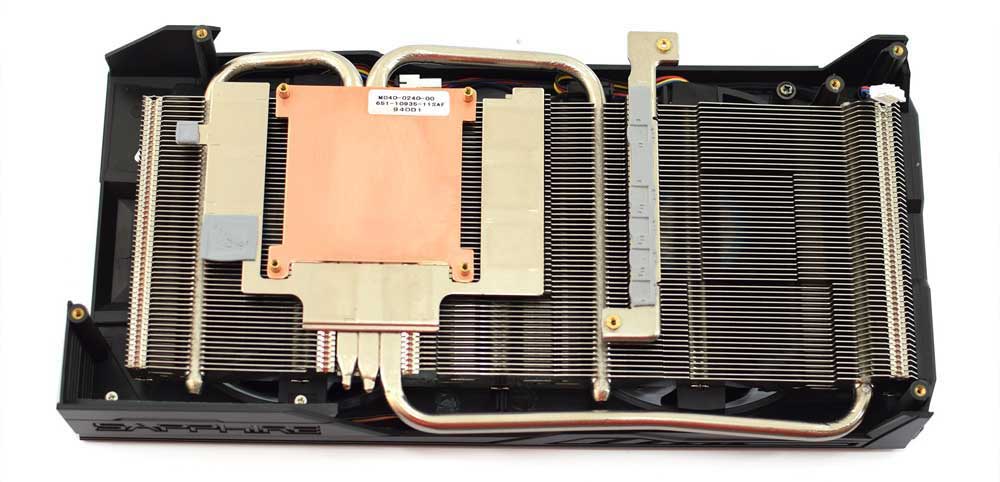

Sapphire PULSE RX 5600 XT 6G; chlazení varianta 1
První variantou je systém chlazení známý z grafických karet Sapphire PULSE RX 5700 8G. V tomto případě je hlavní pasiv složen z hliníkových žeber a vybaven třemi tepelnými trubicemi (heatpipes) s měděnou dosedací základnou. Odpadní teplo z modulů grafických pamětí i napájecí kaskády je pak odváděno přes menší pláty přímo do žebrování hlavního pasivu. Obrázek: zdroj kitguru.net

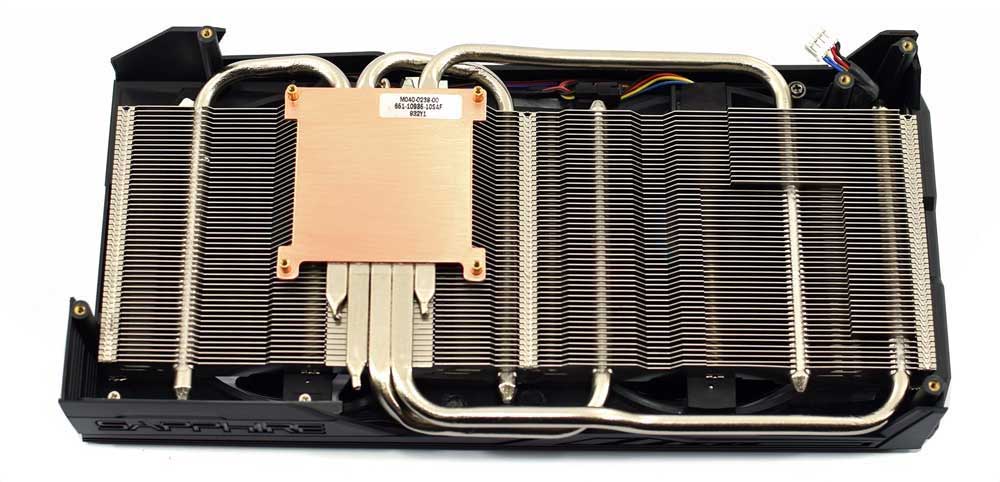

Sapphire PULSE RX 5600 XT 6G; chlazení varianta 2
Druhou variantou je systém chlazení, který známe tentokrát z grafických karet Sapphire PULSE RX 5700 XT 8G. Hlavní pasiv je složený z hliníkových žeber s pěti tepelnými trubicemi (heatpipes) a pro lepší odvod tepla z grafického čipu také měděnou dosedací základnou. Moduly grafických pamětí i napájecí kaskády jsou chlazeny pomocí většího chladicího plátu (Heatsink plate) s vlastním žebrováním. Obrázek: zdroj kitguru.net



Aktivní část systému chlazení je pak společná pro obě varianty chlazení a je tvořena dvěma 95 mm ventilátory DUAL-X, které jsou uloženy v dvojitých kuličkových ložiskách. Technologie uchycení ventilátorů Quick Connect pak zajišťuje jejich velmi snadnou výměnu při poruše, nebo odmontování při údržbě. Ventilátory podporují technologii Intelligent Fan Control, která při nízké zátěži a teplotě grafické karty oba ventilátory chladiče zcela vypne (semi-pasivní chlazení).

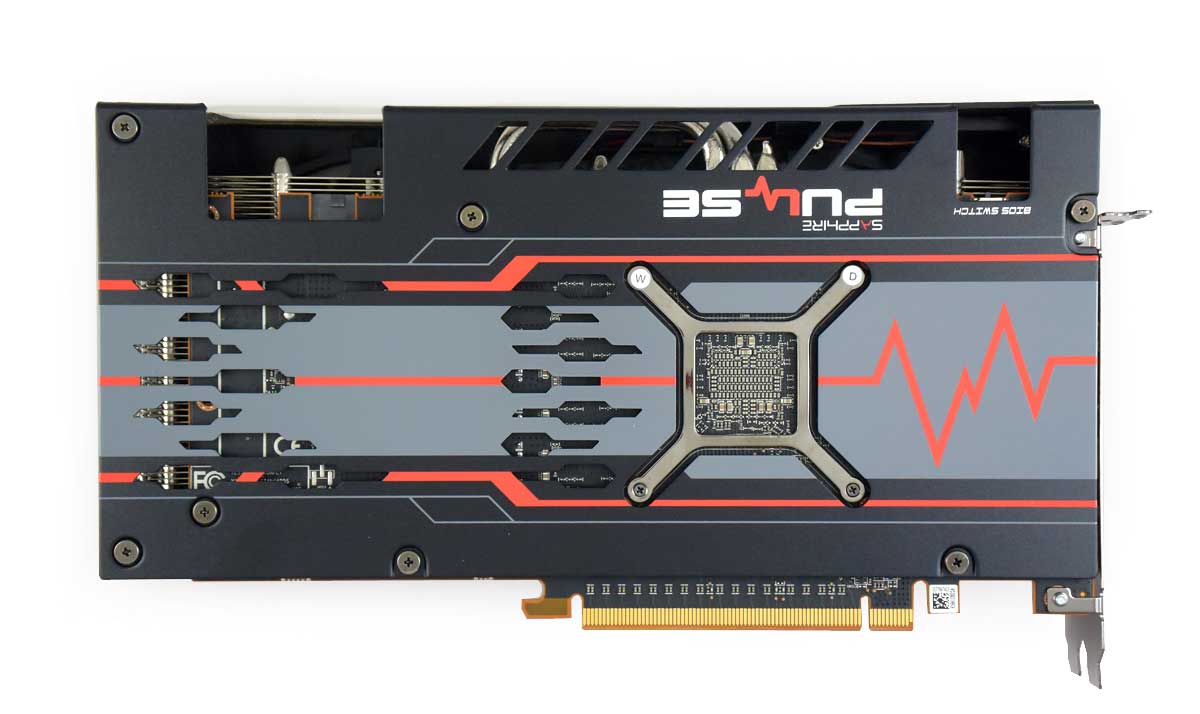

Sapphire PULSE RX 5600 XT 6G; zadní strana



Zadní strana grafické karty Sapphire PULSE RX 5600 XT 6G je vybavena kovovým perforovaným backplate, který slouží ke zpevnění grafické karty a ochraně plošného spoje. V horním výřezu backplate pak naleznete BIOS switch pro přepínání BIOSů (Performance/Silent).

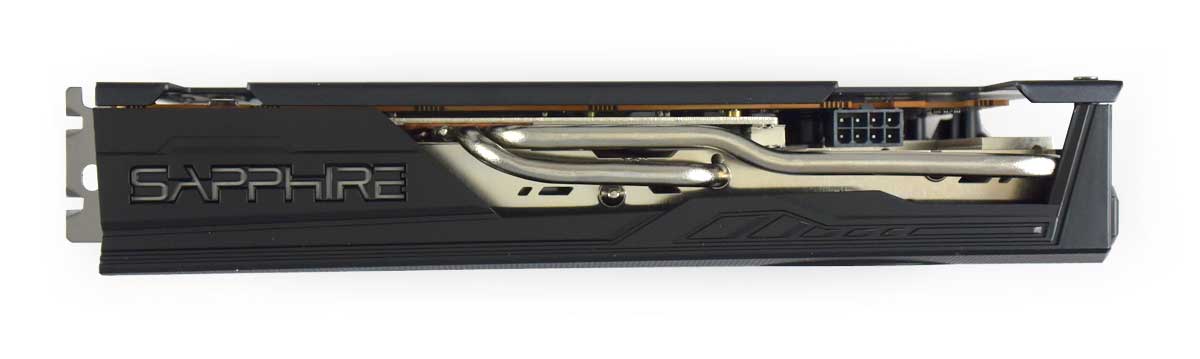

Sapphire PULSE RX 5600 XT 6G; vrchní strana



O napájení grafické karty Sapphire PULSE RX 5600 XT 6G se stará 5+1fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jednoho 8-pin konektoru. Grafická karta Sapphire PULSE RX 5600 XT 6G má TDP nastavené na 160 W (navýšit lze o 20%) a výrobce k jejímu provozu doporučuje zdroj o výkonu minimálně 450 W.

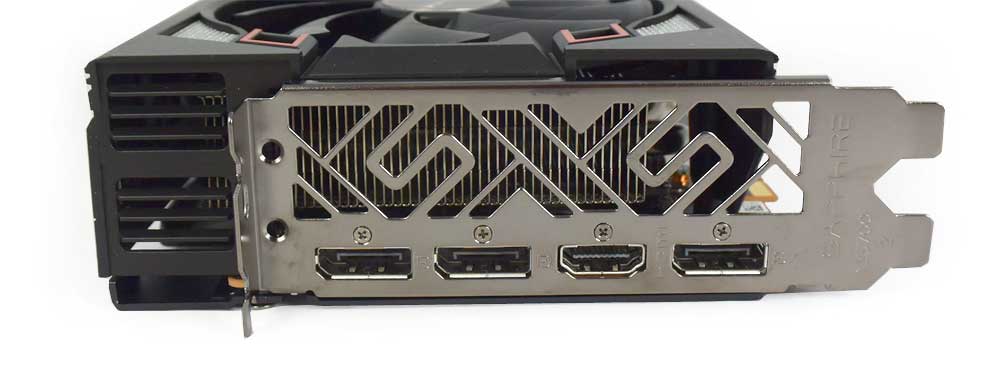

Sapphire PULSE RX 5600 XT 6G obrazové výstupy



Grafická karta Sapphire PULSE RX 5600 XT 6G disponuje výstupy typu 3x DP (1.4a) a 1x HDMI (2.0b).



Sapphire PULSE RX 5600 XT 6G - Frekvence a Boost

Grafická karta Sapphire PULSE RX 5600 XT 6G disponuje dvěma BIOSy označenými jako Performance (režim výkonu) a Silent (režim nízké hlučnosti). Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

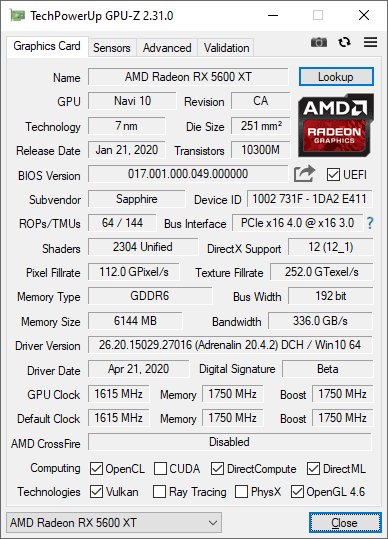

Sapphire PULSE RX 5600 XT 6G GPUZ; Performance modeSapphire PULSE RX 5600 XT 6G GPUZ; Performance mode

Ve výchozím režimu Performance (BIOS1) je základní frekvence grafické karty Sapphire PULSE RX 5600 XT 6G nastavena na 1420 MHz, herní frekvence na 1615 MHz, boost frekvence na 1750 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). TDP grafického čipu je pak nastaveno na 160 W (vždy ale platí omezení AMD v ovladačích na 150 W). Oproti referenčním hodnotám Radeon RX 5600 XT je tedy základní frekvence navýšena o 485 MHz a boost o 190 MHz. Grafické paměti jsou taktovány plně v referenčních hodnotách Radeon RX 5600 XT (těch aktualizovaných).

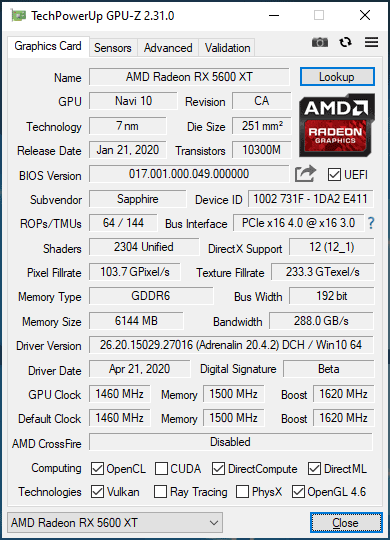

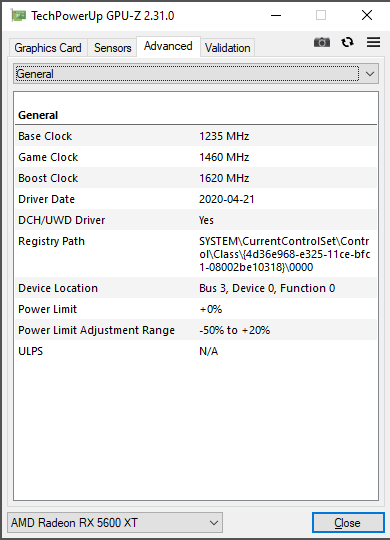

Sapphire PULSE RX 5600 XT 6G GPUZ; Silent modeSapphire PULSE RX 5600 XT 6G GPUZ; Silent mode

V režimu Silent (BIOS2) je základní frekvence grafického čipu 1 235 MHz, herní frekvence 1 460 MHz, boost frekvence 1 620 MHz a TDP grafického čipu 135 W. Frekvence grafických pamětí je však tentokráte nastavena na 1 500 MHz, tedy 12 000 MHz efektivně. Oproti referenčním hodnotám jsou tak hodnoty frekvence grafického čipu a TDP sníženy. Grafické paměti jsou taktovány podle původních referenčních hodnot Radeon RX 5600 XT.

Výpis BIOS Performance Silent
GPU Power limit 160 W (150 W RSAE) 135 W
Fan Target Temp 69 °C 83 °C
Fan Acoustic Limit 1200 RPM 800 RPM



Z výpisu BIOS je také vidět, že v režimu Performance je navýšen limit spotřeby grafického čipu ze 135 W na 160 W (ovladače RSAE omezují TDP jen na 150 W) a navýšeny jsou i cílové otáčky ventilátorů (Fan Acoustic Limit) z 800 ot/min na 1200 ot/min. Na druhou stranu je pak v režimu Performace snížena cílová teplota grafického čipu (Hotspot) z 83 °C na 69 °C. Zjednodušeně bychom tak mohli říci, že zatímco v režimu Silent je grafická karta nastavena na původní specifikace grafických karet Radeon RX 5600 XT, v režimu performance je pak nastavena na specifikace novější, tedy ty, které byly společností AMD změněny (posíleny) těsně před vydáním grafických karet Radeon RX 5600 XT.

Jakých frekvencí však grafická karta Sapphire PULSE RX 5600 XT 6G dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
