Testy provozních vlastností

Vůbec první věcí, která je u grafické karty měřena je její hlučnost, respektive závislost hlučnosti na otáčkách ventilátorů jejího chladiče. Závislost hlučnosti na otáčkách ventilátorů měřím tak, že postupně zvyšuji otáčky ventilátorů grafické karty a následně pak měřím jejich hlučnost v dBA. Jedná se měření izolované, kdy jediným zdrojem hluku v místnosti je pouze samotná grafická karta, ostatní mechanické komponenty testovací sestavy jsou vypnuty nebo pracují v semi-pasivním režimu (zdroj, HDD, chladič CPU i ostatní systémové ventilátory).

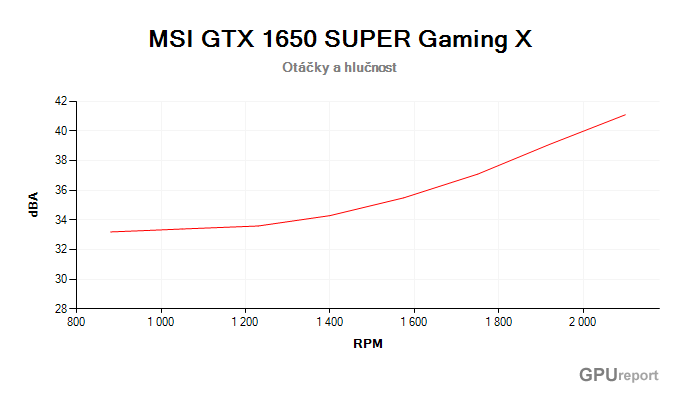

Díky změření této závislosti pak mohu v libovolném místě testů podle otáček ventilátorů vždy přesně určit hlučnost grafické karty. V případě grafické karty MSI GTX 1650 SUPER Gaming X byla závislost hlučnosti na otáčkách ventilátorů následující:





3DMark Time Spy Stress Test

Pro měření provozních vlastností grafické karty MSI GTX 1650 SUPER Gaming X využívám nástroj 3DMark a jeho zátěžový test s názvem Time Spy Stress Test. Tento test se skládá celkem z 20-ti průchodů minutové scény Time Spy a trvá tak poměrně dlouhých 20 minut, během kterých grafická karta pracuje na plný výkon a zahřeje se tak na svou běžnou provozní teplotu. Teprve po dosažení pracovní teploty grafické karty, nejčastěji v posledním průchodu scény, pak měřím její provozní vlastnosti, jako je například pracovní frekvence, spotřeba, napětí, otáčky ventilátorů chladiče atd. Jak tedy grafická karta MSI GTX 1650 SUPER Gaming X v tomto zátěžovém testu dopadla?



Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test grafická karta MSI GTX 1650 SUPER Gaming X dosáhla na skóre 99,4 % a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %).

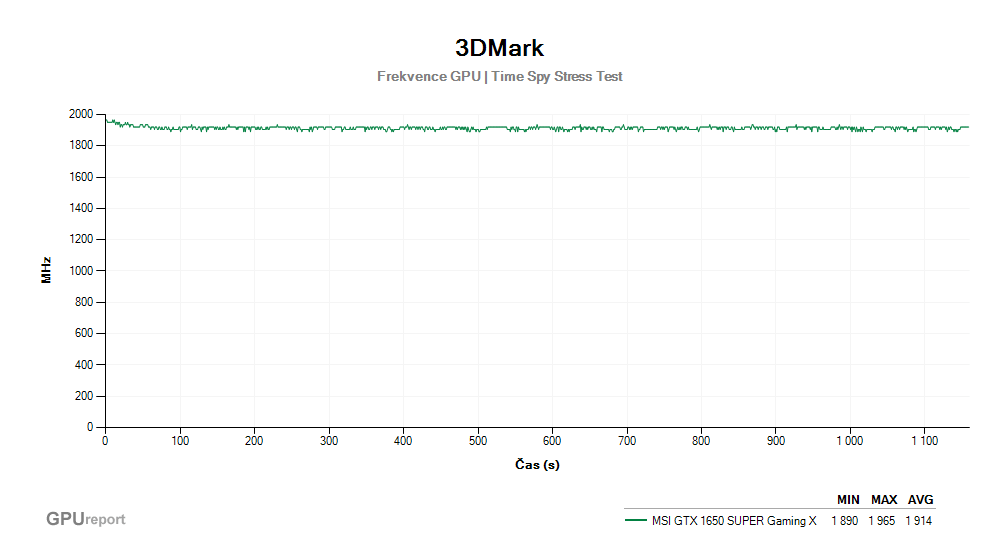

Během testu byly u grafické karty MSI GTX 1650 SUPER Gaming X zaznamenány následující hodnoty provozních vlastností:





Následující tabulka sumarizuje naměřené hodnoty provozních vlastností, kterých dosáhla grafická karta MSI GTX 1650 SUPER Gaming X v testu 3DMark Time Spy Stress Test.



SUMARIZACE NAMĚŘENÝCH HODNOT
MSI GTX 1650 SUPER Gaming X	Hodnota	Poznámka k měření
Teplota GPU	61  °C	měřeno na konci testu
Reálná frekvence GPU	1 920  MHz	měřeno jako průměr v posledním průchodu (zaokrouhleno na celé biny)
Napětí GPU	1,010 V	průměrná hodnota v testu
Spotřeba VGA (podle ovladačů)	96,9 W	průměrná hodnota v testu
Spotřeba VGA (skutečná)	97,7 W	měřeno jako průměr v posledním průchodu
Spotřeba celý systém	168,0  W	měřeno jako průměr v posledním průchodu
Otáčky ventilátorů	970 ot/min	měřeno na konci testu
Hlučnost	33,3 dBA	interpolováno z otáček ventilátorů



Teploty grafické karty MSI GTX 1650 SUPER Gaming X na konci zátěžového testu dosahovaly na 61 °C při otáčkách ventilátorů 970 ot/min, které při této rychlosti generovaly velmi nízkou hlučnost 33,3 dBA. Tato grafické karta je tedy extrémně tichá. Frekvence grafického čipu se pak pohybovala v průměru na vysokých 1 920 MHz při spotřebě 97,7 W.

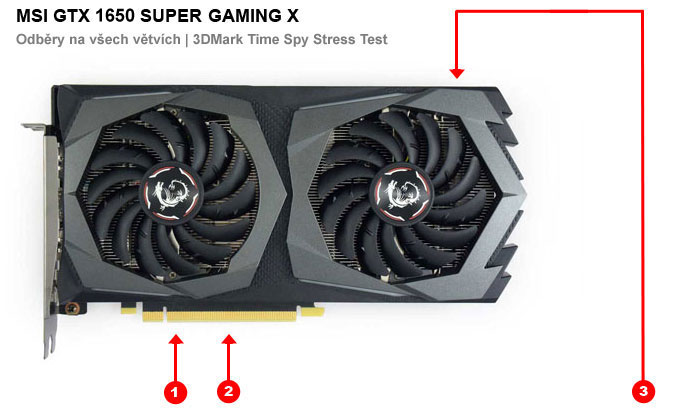

	Místo odběru	Popis	Ø Odběr
1	PCI Express Slot	větev 3.3V	3,373 W
2	PCI Express Slot	větev 12V	44,223 W
3	PCIe Cable 1	větev 12V (6-pin)	50,101 W
∑			97,697 W





Spotřeba na více monitorech

Měření spotřeby grafické karty MSI GTX 1650 SUPER Gaming X bylo prováděno nástrojem PowerTracker při stavu nečinnosti (Idle) na ploše Windows 10. Nejdříve jsem změřil spotřebu samotné grafické karty při zapojeném jediném monitoru s rozlišením 3840x216/60Hz přes Display Port, následně jsem pak přes kabel HDMI zapojil druhý monitor s rozlišením 1920x1080/60Hz a opět zaznamenal příkon grafické karty. Výsledky byly následující:

Měření	Monitor 1 (DP)	Monitor 2 (HDMI)	Příkon VGA
1	3840x2160/60Hz	-	7,2 W
2	3840x2160/60Hz	1920x1080/60Hz	9,8 W
Rozdíl			2,6 W
