Sapphire Nitro+ Radeon RX 5700 XT 8G
Společnost SAPPHIRE je předním výrobcem grafických karet z oněch nemnoha společností, které své produkty staví výhradně kolem grafických čipů společnosti AMD. V nabídce této společnosti tak můžete nalézt kompletní portfolio Radeonů od těch nejslabších, až po ty úplně nejvýkonnější, které jsou vydávány ve velmi populárních herních edicích Nitro a Pulse.
My jsme si na GPUreport otestovali nejednu grafickou kartu této společnosti a dnes do naší databáze přibude grafická karta další, tentokrát s názvem Sapphire Nitro+ RX 5700 XT 8G, kterou k dnešním testům zapůjčila společnost Alza.cz a které tedy samozřejmě patří velké poděkování.
Zdroj: Alza.cz
Grafická karta Sapphire Nitro+ RX 5700 XT 8G je určena pro všechny náročnější hráče počítačových her. Tato grafická karta je postavena kolem zbrusu nového grafického čipu NAVI 10 (NAVI 10 XT) společnosti AMD v plné konfiguraci. Na tento grafický čip jsou pomocí 256bit sběrnice připojeny grafické paměti typu GDDR6 o celkové kapacitě 8 GB. Společnost Sapphire pak tuto grafickou kartu vybavila výkonným systémem chlazení se třemi ventilátory TRI-X, vyššími takty grafického čipu a samozřejmě kartě nechybí ani DUAL BIOS (přesněji tedy 2+1 BIOS).

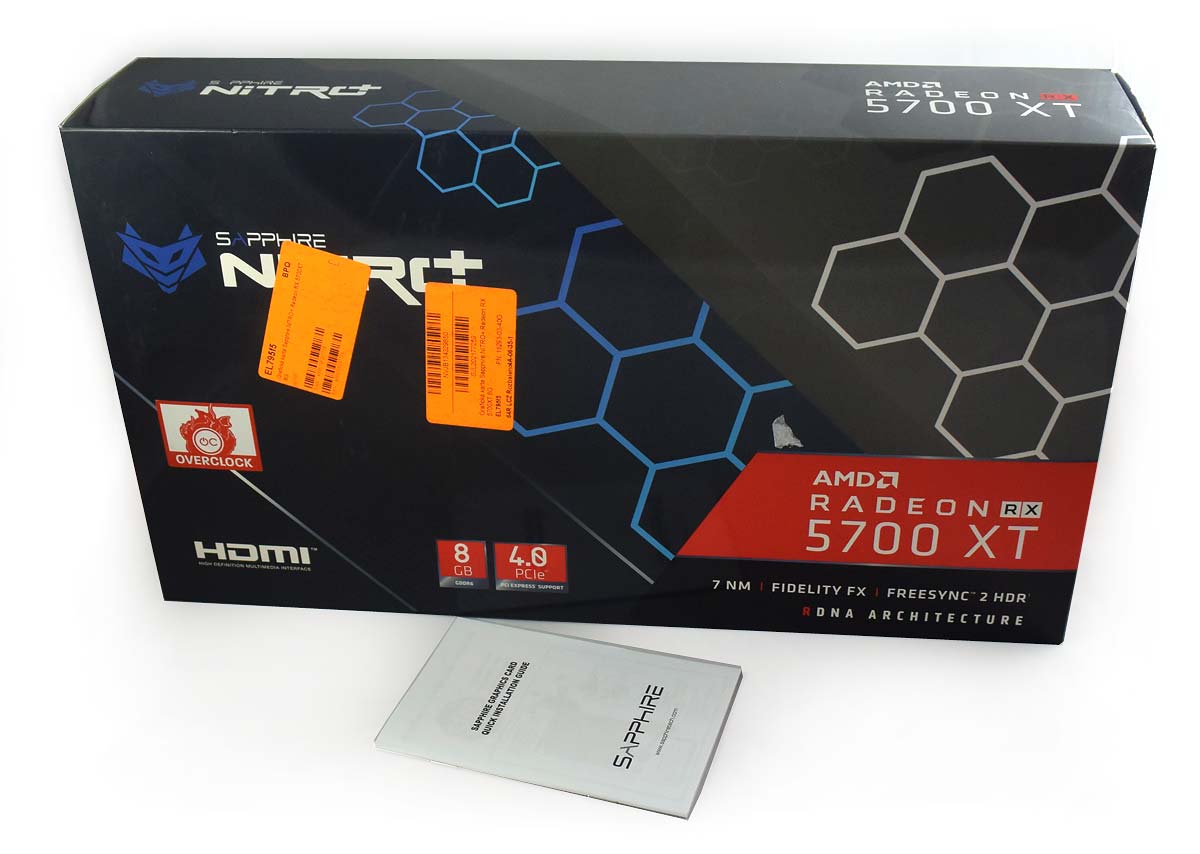

Balení grafické karty Sapphire Nitro+ RX 5700 XT 8G je více jak skromné, kromě samotné grafické karty v balení naleznete již jen uživatelskou příručku. DVD s ovladači a nástrojem pro snadné přetaktování Sapphire TriXX jsem v krabici nenašel, ty si však můžete stáhnout sami přímo ze stránek výrobce.

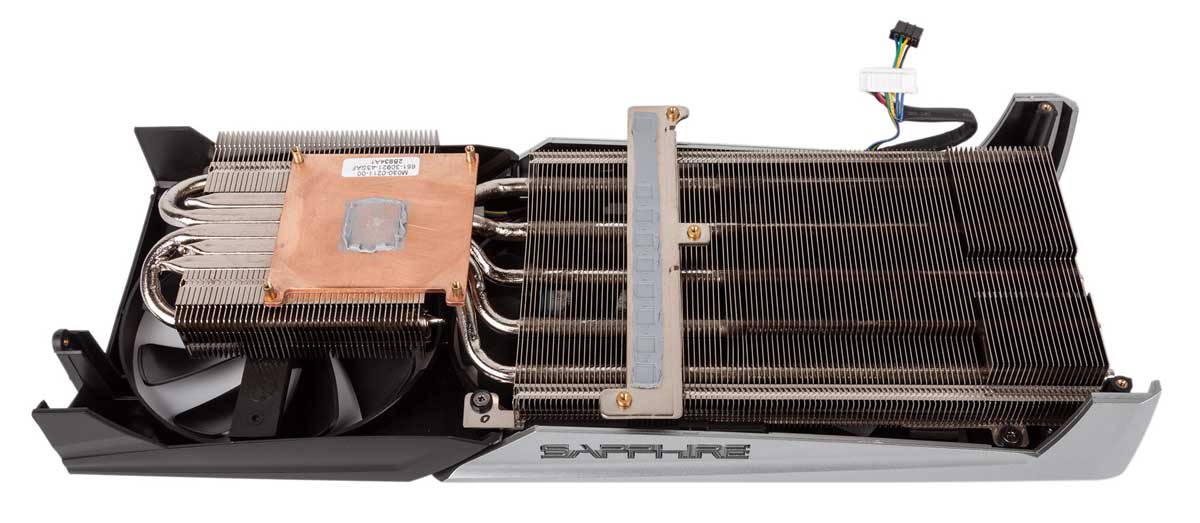

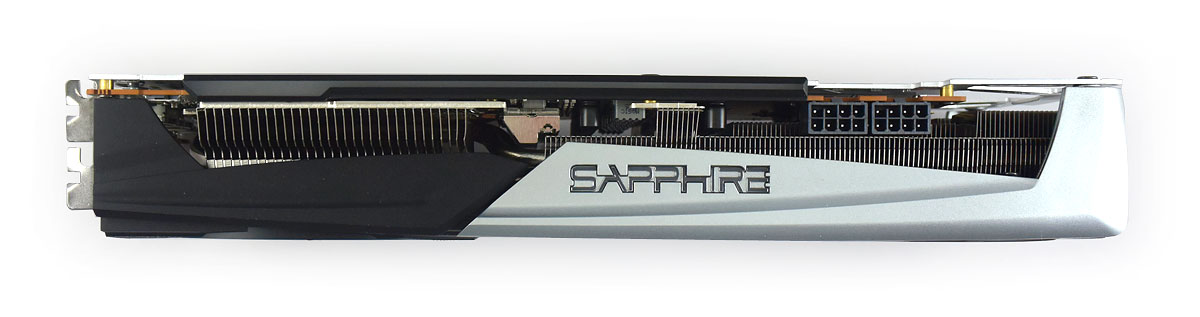

Grafická karta Sapphire Nitro+ RX 5700 XT 8G je rozměrná, na délku měří 306 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. O chlazení se stará dvojice pasivů složených z hliníkových žeber, které jsou pro lepší odvod tepla z grafického čipu propojeny pěti tepelnými trubicemi (heatpipe) a měděnou dosedací základnou. Grafické paměti jsou chlazeny za pomoci chladícího plátu (heatsink plate) s vlastním menším žebrovaným pasivem, z modulů napájecí kaskády je pak odpadní teplo odváděno přímo do žebrování většího zadního pasivu. Všechny důležité komponenty grafické karty jsou tak velmi kvalitně chlazeny.
Obrázek: zdroj bit-tech.net

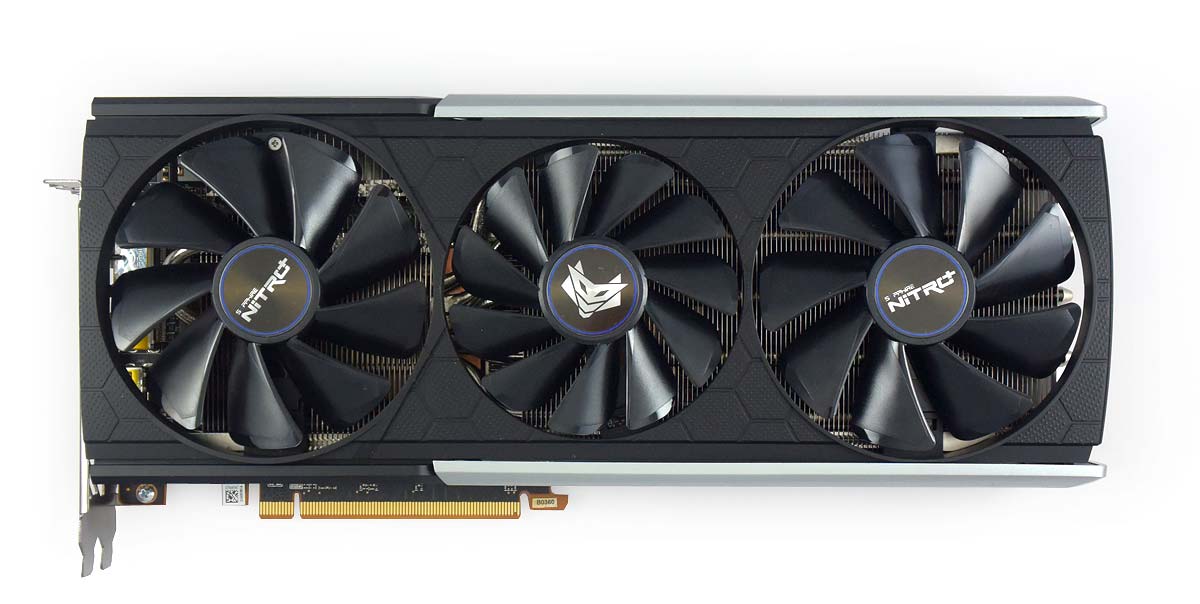

Aktivní část chlazení tvoří celkem tři protiběžné ventilátory TRI-X. Krajní ventilátory mají průměr 95 mm, prostřední menší pak 87 mm. Pro tišší chod a delší životnost jsou ventilátory uloženy ve dvojitých kuličkových ložiskách. Technologie uchycení ventilátorů Quick Connect pak zajišťuje jejich velmi snadnou výměnu při poruše, nebo odmontování při údržbě. Ventilátory podporují technologii Intelligent Fan Control, která při nízké zátěži a teplotě grafické karty všechny ventilátory chladiče zcela vypne a zamezí tím zbytečné hlučnosti (semi-pasivní chlazení).

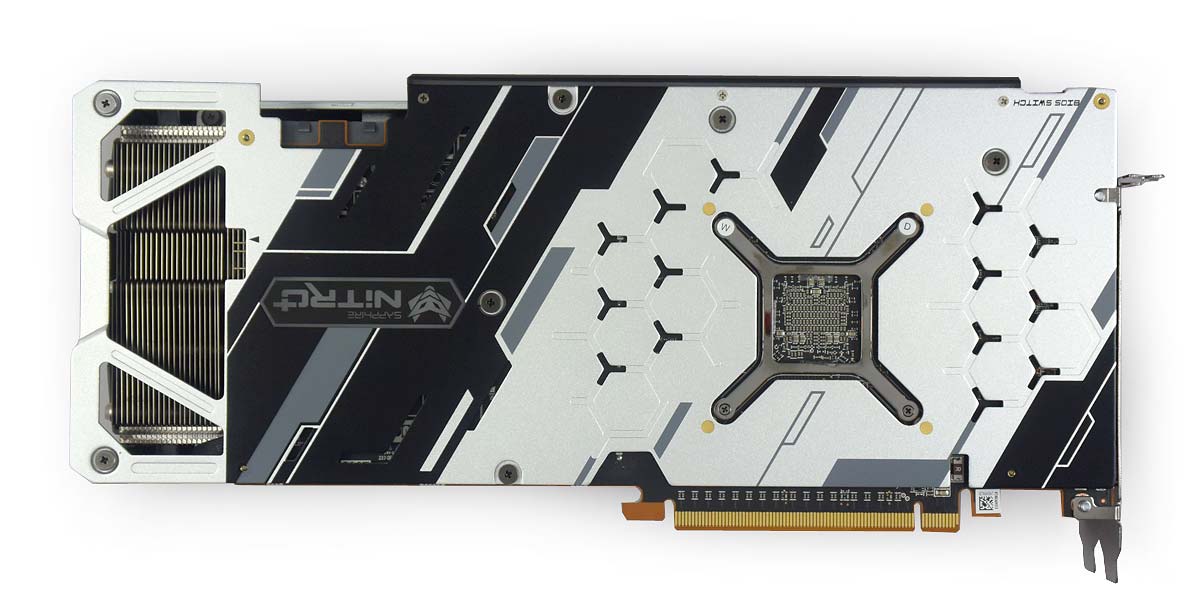

Zadní strana grafické karty je zakryta perforovaným kovovým backplate s prosvětleným logem a nápisem NITRO, který slouží ke zpevnění grafické karty, ochraně jejího plošného spoje a částečně také ke chlazení. V horní části výřezu backplate je pak umístěn přepínač BIOSu.
Ze zadní strany grafické karty je vyveden jeden 3-pin konektor, který je určen pro pro synchronizaci barev a efektů RGB LED osvětlení se základní deskou.
O napájení grafické karty se stará 8+1+2fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí dvou 8-pin konektorů. Spotřeba grafické karty je nastavena na 255 W (max. 382 W) a k jejímu provozu pak výrobce doporučuje zdroj o výkonu minimálně 600 W (lépe však 650 W).

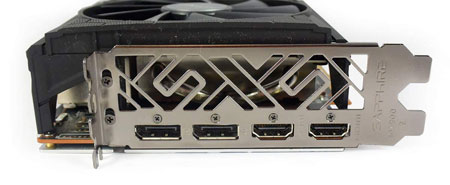

Grafická karta Sapphire Nitro+ RX 5700 XT 8G disponuje výstupy typu 2x HDMI (2.0b) a 2x DP (1.4a). Dvojici HDMI konektorů jistě ocení všichni vlastníci drátových headsetů virtuální reality.
Osvětlení grafické karty
Grafická karta Sapphire Nitro+ RX 5700 XT 8G disponuje velmi pěkným RGB LED osvětlením, jehož barvy a efekty se dají nastavit za pomoci nástroje TriXX.
RGB LED osvětlení grafické karty Sapphire Nitro+
Sapphire Nitro+ RX 5700 XT 8G - Frekvence a Boost

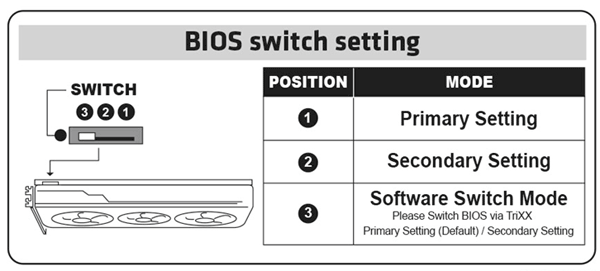

Grafická karta Sapphire Nitro+ RX 5700 XT 8G disponuje v základu dvěma BIOSy označenými jako Performance a Silent. Třetí poloha přepínače BIOS slouží k umožnění softwareového přepínání BIOSů pomocí nástroje Sapphire TriXX. Ve výchozím nastavení byla grafická karta pomocí přepínače BIOSu nastavena do režimu Performance. Rozdíly mezi oběma BIOSy jsou následující:

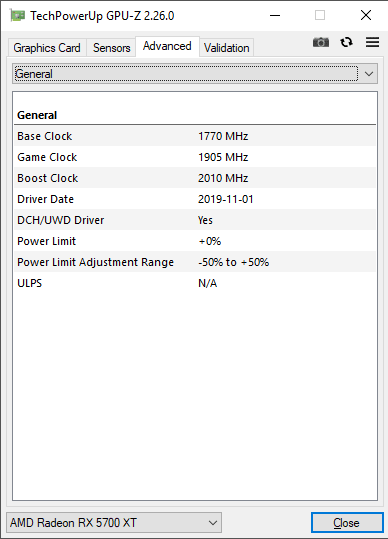

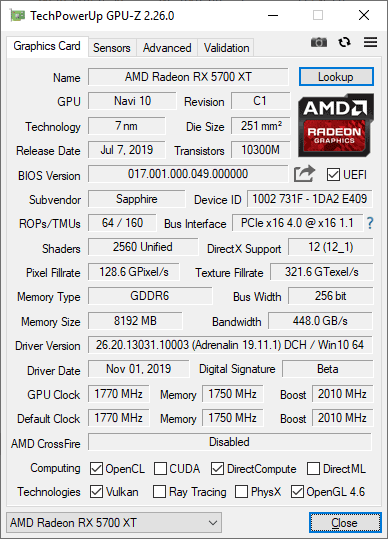

Ve výchozím režimu Performance je základní frekvence grafické karty Sapphire Nitro+ RX 5700 XT 8G nastavena na 1770 MHz, Boost frekvence na 2010 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). Oproti referenčním hodnotám Radeon RX 5700 XT je tedy základní frekvence navýšena o 165 MHz a boost frekvence boost o 105 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.

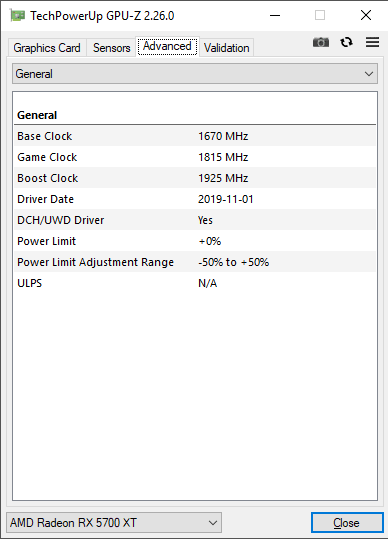

V režimu Silent je základní frekvence grafické karty Sapphire Nitro+ RX 5700 XT 8G nastavena na 1670 MHz, Boost frekvence na 1925 MHz a frekvence pamětí GDDR6 na 1750 MHz (efektivně 14000 MHz). Oproti referenčním hodnotám Radeon RX 5700 XT je tedy základní frekvence navýšena o 65 MHz a boost frekvence boost o 20 MHz. Grafické paměti jsou taktovány v referenčních hodnotách.
| Výpis BIOS |
Performance |
Silent |
| GPU Power limit |
220 W |
195 W |
| Fan Target Temp |
89 °C |
91 °C |
| Fan Acoustic Limit |
1550 RPM |
1350 RPM |
Z výpisu BIOS je také vidět, že kromě nižších frekvencí je v režimu Silent snížen také limit spotřeby grafického čipu z původních 220 W (Performance) na 195 W a sníženy jsou i cílové otáčky ventilátorů (Fan Acoustic Limit) z 1550 ot/min na 1350 ot/min. Cílová teplota grafického čipu je pak v režimu Silent navýšena jen minimálně, tedy o nějaké 2 °C.
Jakých frekvencí však grafická karta Sapphire Nitro+ RX 5700 XT 8G dosahuje skutečně, tak to si otestujeme v kapitole o provozních vlastnostech této grafické karty.
