Gainward GTX 1060 3GB: prostý a neokázalý
Stručný název a nikterak přespříliš komplikovaný systém chlazení, to jsou poznávací znaky všech grafických karet, které někteří zlí jazykové nazývají „sociální Gainward“. Grafická karta Gainward GTX 1060 3GB patří právě do této „sociální“ edice a my si ji dnes na GPUreport také otestujeme.
gpureport.cz  Pavel Šantrůček  11.07.2018

OBSAH:
1. Gainward GTX 1060 3GB
11. Battlefield 1
2. Gainward Expertool II
12. Mass Effect: Andromeda
3. Jak budeme testovat
13. Middle-earth: Shadow of War
4. Crysis 3
14. Assassin's Creed: Origins
5. The Witcher 3: Wild Hunt
15. Wolfenstein II: The New Colossus
6. Star Wars: Battlefront
16. Teplota, hlučnost a spotřeba
7. Rise of the Tomb Raider
17. Testy virtuální reality
8. Tom Clancys: The Division
18. Přetaktování
9. Doom
19. Závěrečné hodnocení
10. Deus Ex: Mankind Divided


Gainward GTX 1060 3GB

„Sociální Gainward“, tak přesně tak někteří nazývají grafické karty společnosti Gainward, které ve svém jméně nenesou označení edice Phoenix a jsou tak určeny především pro ty o něco méně náročné hráče počítačových her. My už jsme na GPUreport jednoho takového „sociálního Gainwarda“ v recenzi měli v podání grafické karty Gainward GTX 1070 8GB a myslím, že nakonec nedopadla až tak špatně. Dnes se tedy podíváme na další kousek a otestujeme si grafickou kartu Gainward GTX 1060 3GB.

Grafická karta Gainward GTX 1060 3GB je postavena kolem grafického čipu GP106 (GP106-300-A1) společnosti NVIDIA s jedním deaktivovaným blokem TPC (Texture/Processor Cluste). Na tento grafický čip jsou pak pomocí 192bit sběrnice připojeny grafické paměti typu GDDR5 o kapacitě „pouhých“ 3GB. O chlazení se pak stará poměrně jednoduchý systém chlazení se třemi „pipkami“, ale to už moc předbíhám. Pojďme si grafickou kartu Gainward GTX 1060 3GB představit pěkně postupně.



Gainward GTX 1060 3GB front



Grafickou kartu Gainward GTX 1060 3GB jsem k recenzi tentokrát dostal v „úsporném“ bulkovém balení, které neobsahovalo nic jiného, nežli samotnou grafickou kartu.

Grafická karta Gainward GTX 1060 3GB je celkem krátká, na délku měří 252 mm a na šířku zabere „pouze“ 2 rozšiřující sloty vaší základní desky. O chlazení se stará poměrně jednoduchý chladič složený z hliníkových žeber, který je vybaven 3 měděnými tepelnými trubicemi (heatpipe) pro lepší odvod tepla z grafického čipu. Moduly grafických pamětí jsou chlazeny pomocí speciálního chladicího plátu (heatsink-plate), který je umístěn kolem grafického čipu. Napájecí kaskáda je chlazena pomocí menšího hliníkového chladiče. Všechny důležité komponenty grafické karty jsou tedy chlazeny.

Aktivní část systému chlazení tvoří dva 85 mm ventilátory s aerodynamicky tvarovanými lopatkami pro dosažení vyššího tlaku chladícího vzduchu. Ventilátory však u této grafické karty nepodporují funkci Zero RPM Fan (semi-pasivní chlazení), která by v případě nízkých teplot grafického čipu oba ventilátory úplně zastavila, a snížila tak její hlučnost.



Gainward GTX 1060 3GB back



Zadní strana grafické karty Gainward GTX 1060 3GB není vybavena žádným backplate, což rozhodně není nijak na škodu.



Gainward GTX 1060 3GB back

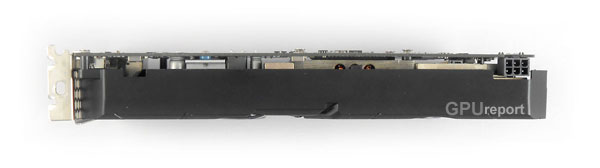

O napájení grafické karty se stará 4+1 fázová kaskáda napěťových regulátorů, která vyžaduje přídavné napájení pomocí jednoho 6pin konektoru. Grafická karta Gainward GTX 1060 3GB má TDP nastavené na 120 W (max 140 W) a výrobce k jejímu provozu doporučuje zdroj o výkonu minimálně 400 W.



Gainward GTX 1060 3GB



Grafická karta Gainward GTX 1060 3GB disponuje výstupy typu 1x DVI-D (Dual-link), 1x HDMI (2.0) a 3x DP (1.4).



Frekvence a Boost



Gainward GTX 1060 3GB GPUZGainward GTX 1060 3GB GPUZ TDP



Základní frekvence grafické karty je 1506 MHz, boost frekvence je 1709 MHz a frekvence pamětí GDDR5 je 2002 MHz (efektivně 8008 MHz). Veškeré frekvence jsou tedy nastaveny na referenční hodnoty GeForce GTX 1060 3GB.



Otáčky ventilátorů a hlučnost chlazení



Gainward GTX 1060 3GB otáčky a hlučnost



Při nízkém vytížení grafické karty nejsou ventilátory chladiče zastaveny, ale otáčejí se rychlostí 800 ot/min. Otáčky ventilátoru se v testovaných hrách pohybovaly dle vytížení v rozmezí 1300 - 1675 ot/min. Hluk generovaný větrákem chladiče se pohyboval v rozmezí 34,1 - 36,8 dBA.



Účinnost systému chlazení



Stress Test
98,4 %

3DMark Stress Test výsledky



Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test grafická karta Gainward GTX 1060 3GB dosáhla na skóre 98,4 % a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %). Při tomto testu si grafická karta v jeho samotném závěru držela teplotu 75°C při otáčkách ventilátorů 1675 ot./min. Průměrná dosažené frekvence grafické karty pak v tomto testu dosáhla na 1840 MHz.
