MSI GTX 1060 Armor 6G OCV1: černo-bílý elegán
Elegantní černo-bílý dizajn je nedílným znakem každé grafické karty edice Armor společnosti MSI. V dnešní recenzi se podíváme na grafickou kartu MSI GTX 1060 Armor 6G OCV1 a přesvědčíme se, jestli tato grafická karta krom líbivého vzhledu nabízí také dostatečný výkon a dobré provozní vlastnosti.
gpureport.cz  Pavel Šantrůček  05.04.2018

OBSAH:
1. MSI GTX 1060 Armor 6G OCV1
10. Battlefield 1
2. Jak budeme testovat
11. Mass Effect: Andromeda
3. Crysis 3
12. Middle-earth: Shadow of War
4. The Witcher 3: Wild Hunt
13. Assassin's Creed: Origins
5. Star Wars: Battlefront
14. Wolfenstein II: The New Colossus
6. Rise of the Tomb Raider
15. Teplota, hlučnost a spotřeba
7. Tom Clancys: The Division
16. Testy virtuální reality
8. Doom
17. Přetaktování
9. Deus Ex: Mankind Divided
18. Závěrečné hodnocení


MSI GTX 1060 Armor 6G OCV1

Ať koukám, jak koukám, žádná grafická karta edice Armor společnosti MSI na GPUreport ještě testována nikdy nebyla. Je to divné, ale je to tak. Dnes tedy bude mít MSI Armor na GPUreport svou premiéru a jako prvního zástupce této edice si dnes představíme grafickou kartu MSI GTX 1060 Armor 6G OCV1.

A jak už samotný název napovídá, grafická karta MSI GTX 1060 Armor 6G OCV1 je postavena kolem grafického čipu GP106 (GP106-400-A1) v plné konfiguraci, na který jsou připojeny moduly grafických pamětí typu GDDR5 o kapacitě 6 GB. Grafická karta MSI GTX 1060 Armor 6G OCV1 přichází již výroby lehce přetaktována a může se pochlubit velmi atraktivním vzhledem. Systém chlazení Armor je totiž vyveden ve velmi líbivém černo-bílém provedení, což jistě ocení všichni stavitelé designových počítačů.



MSI GTX 1060 Armor 6G OCV1 balení



Kromě samotné grafické karty balení obsahuje také příručku, DVD s ovladači a nástrojem MSI Afterburner pro přetaktování grafické karty. Firemní nástroj Gaming APP touto grafickou kartou podporován není.



MSI GTX 1060 Armor 6G OCV1 front



Grafická karta MSI GTX 1060 Armor 6G OCV1 měří na délku 275 mm a na základní desce vašeho počítače zabere 2 rozšiřující sloty. Chlazení má na starosti systém chlazení Armor 2x. Hlavní pasiv je složen z hliníkových žeber a pro lepší odvod tepla z grafického čipu pak vybaven dvojící tepelných trubic (heatpipes). Společně s grafickým čipem jsou chlazeny také moduly grafických pamětí. I když jen částečně, protože dosedací plocha hlavního pasivu na grafický čip (base-plate) nedoléhá na tyto paměťové moduly v celé jejich ploše. Napájecí kaskáda grafické karty je pak chlazena za pomoci menšího hliníkového chladiče, který však není v přímém kontaktu s hlavním pasivem.

Aktivní část chlazení je tvořena dvěma 95 mm ventilátory TORX 2.0 osazené v kuličkových ložiskách, které poskytují až o 22 % vyšší tlak chladícího vzduchu a velmi tichý chod. Ventilátory podporují technologii Zero Frozr, která oba ventilátory chladiče při nízké zátěži grafické karty a teplotě pod 60 °C zcela vypne.

Fire Strike Stress Test
99,6 %

Při testování účinnosti chlazení v nástroji 3DMark Fire Strike Stress Test grafická karta MSI GTX 1060 Armor 6G OCV1 dosáhla na skóre 99,6 % a v těchto testech stability snímkové frekvence tak s rezervou prošla (minimální hranice je 97 %).



MSI GTX 1060 Armor 6G OCV1 zadní strana



Zadní strana grafické karty není zakryta žádným backplate.



MSI GTX 1060 Armor 6G OCV1 vrchní strana

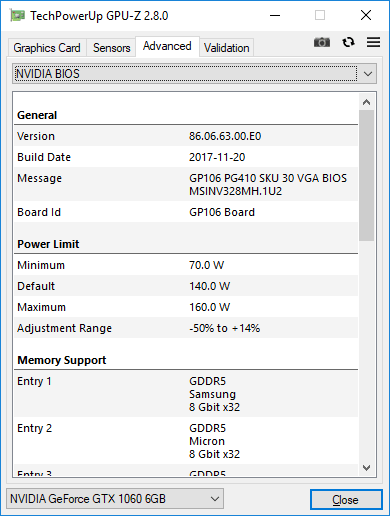

O napájení grafické karty MSI GTX 1060 Armor 6G OCV1 se stará 5+1 fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jednoho 8pin konektoru. Příkon grafické karty byl výrobcem nastaven na 140 W (max. 160 W), a k jejímu provozu je tedy doporučen zdroj o výkonu minimálně 400 W.



MSI GTX 1060 Armor 6G OCV1 header



Grafická karta disponuje výstupy typu 1x DVI-D (Dual Link), 2x HDMI (2.0) a 2x DP ( DisplayPort 1.4). Dvojici konektorů HDMI pak jistě ocení všichni příznivci virtuální reality.



Frekvence a Boost



MSI GTX 1060 Armor 6G OCV1 GPUZMSI GTX 1060 Armor 6G OCV1 GPUZ2



Základní frekvence grafické karty je 1544 MHz, Boost frekvence je 1759 MHz a frekvence pamětí GDDR5 je 2002 MHz (efektivně 8008 MHz). Oproti referenčním hodnotám GTX 1060 jsou tedy frekvence zvýšeny o 38 MHz v základu a 50 MHz v Boost. VRAM jsou taktovány v referenčních hodnotách.



Otáčky ventilátorů a hlučnost chlazení



MSI GTX 1060 Armor 6G OCV1 otáčky a hlučnost



Při nízkém vytížení grafické karty jsou ventilátory chladiče zastaveny (Zero Frozr). Otáčky ventilátoru se v testovaných hrách pohybovaly dle vytížení v rozmezí 1440 - 1510 ot/min. Hluk generovaný větrákem chladiče se pohyboval v rozmezí 37 - 37,3 dBA.
