EVGA GTX 1070 FTW2 Gaming iCX: s revolučním chlazením na palubě
Jen málokdy se do redakce GPUreport dostane grafická karta, která by byla v nějakém ohledu revoluční a lišila by se tak od ostatních karet něčím zcela odlišným. Dnes to ale neplatí, dnes se podíváme na grafickou kartu EVGA GTX 1070 FTW2 Gaming, která disponuje takřka revolučním systémem chlazení iCX
gpureport.cz  Pavel Šantrůček  11.04.2017

OBSAH:
1. EVGA GTX 1070 FTW2 Gaming iCX
12. Rise of the Tomb Raider
2. EVGA Precision OCX
13. Ashes of the Singularity
3. Chlazení EVGA iCX
14. Star Wars: Battlefront
4. Jak budeme testovat
15. Teplota, hlučnost a spotřeba
5. Metro Last Light
16. Přetaktování
6. Crysis 3
17. Závěr
7. Battlefield 4
18. Příloha - Doom
8. Thief
19. Příloha - Total War: Warhammer
9. Middle Earth: Shadow of Mordor
20. Příloha - Deus Ex: Mankind Divided
10. Alien: Isolation
21. Příloha - Battlefield 1
11. The Witcher 3: Wild Hunt
22. Příloha - Mass Effect: Andromeda


EVGA GTX 1070 FTW2 Gaming iCX

Společnost EVGA je známá tím, že při vývoji (nejen) grafických karet se velmi často nedrží doporučených specifikací, ráda experimentuje a velmi často do svých produktů implementuje technologie, které jsou na hony vzdálené doposud zaběhlým praktikám.

Někdy se takovéto snahy vyplatí a jindy zas ne. Není to tak dávno, co se světem rozletěla zpráva, že grafické karty EVGA vybavené systémy chlazení ACX 3.0 nemají dostatečně chlazené moduly napěťových regulátorů, což v konečném důsledku vedlo k vysokému přehřívání těchto modulů s nebezpečím jejich vyhoření. Společnost EVGA na tuto situaci musela reagovat a do těchto grafických karet musely být dodatečně montovány termální podložky, které zabezpečily odvod tepla z napěťových regulátorů do chladiče grafické karty.

Pokud vznik nového systému chlazení grafických karet EVGA byl motivován právě tímto "skandálem", pak všechno špatné bylo nakonec přeci jen k něčemu dobré, protože právě po této "horké" aféře společnost EVGA přišla se zcela novým a unikátním systémem chlazení grafických karet s názvem iCX, které by mělo takovýmto a dalším podobným problémům s přehříváním grafických karet zabránit. My si tento systém chlazení dnes rozebereme trochu podrobněji, ale dříve nežli tak učiníme, pojďme si grafickou kartu EVGA GTX 1070 FTW2 Gaming, která disponuje grafickou pamětí o kapacitě 8 GB a hlavně novým systémem iCX, nejprve trochu představit.



EVGA GTX 1070 FTW2 Gaming iCX box



Kromě samotné grafické karty balení obsahuje také příručku, 2x redukci napájení 1x 8 pin / 2x 6 pin konektor, odznáček a plakát. Nástroj EVGA Precision XOC pro snadné přetaktování grafické karty a nastavení parametrů iCX si budete muset v poslední verzi stáhnout ze stránek výrovce.



EVGA GTX 1070 FTW2 Gaming iCX front



Grafická karta má na délku 267 mm a o chlazení se stará chladič s patentovanou technologií iCX, o které bude řeč ještě později. Aktivní část chladiče tvoří dva 85 mm ventilátory, které jsou pro dosažení nižší hlučnosti a delší životnosti uloženy v kuličkových ložiskách. Přední kryt s větráky je pak podsvícen RGB LED, které se dají ovládat pomocí nástroje EGA Precision XOC.



EVGA GTX 1070 FTW2 Gaming iCX



Zadní strana grafické karty je vybavena děrovaným Backplate pro lepší průtok chladícího vzduchu a s množstvím výstupků, které mu zase zajišťují větší chladící plochu, o kterou přišel právě oním děrováním. Backplate u této grafické karty slouží nejen k jejímu vyztužení a ochraně vlastního PCB, ale protože všechny tepelně kritické komponenty mají na tento backplate přímý kontakt, stal se tak nedílnou součástí celého systému chlazení iCX. Posvětlené logo EVGA je pak už jen takovou malou třešničkou na iCX dortíku.



EVGA GTX 1070 FTW2 Gaming iCX top



O napájení grafické karty se starají dva 8 pinové konektory, které jsou umístěny na jejím hřbetu. Velmi pěkné je pak také podsvícené logo EVGA GeForce GTX 1070, jehož barvy a efekty se dají opět nastavit pomocí nástroje EVGA Precision OCX. Dále zde najdete také barevné indikátory teploty grafického čipu (G), grafických pamětí (M) i modulů napěťových regulátorů (P).



EVGA GTX 1070 FTW2 Gaming iCX head



Grafická karta disponuje výstupy typu 1x DVI, 2x HDMI (2.0) a 2x DP (1.4).



Frekvence a Boost

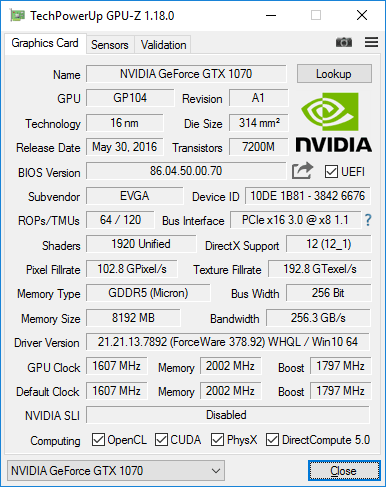

EVGA GTX 1070 FTW2 Gaming iCX GPUZ



Základní frekvence grafické karty je 1607 MHz, boost frekvence je 1797 MHz a frekvence pamětí je 2002 MHz (efektivně 8008 MHz). Oproti referenčním hodnotám GTX 1070 jsou tedy frekvence zvýšeny o 100 MHz v základu a 114 MHz v boost. VRAM jsou taktovány v referenčních hodnotách.



Otáčky a hlučnost



EVGA GTX 1070 FTW2 Gaming iCX otáčky a hlučnost

Při nízkém vytížení grafické karty jsou ventilátory chladiče zastaveny. Otáčky ventilátoru se v testovaných hrách pohybovaly dle vytížení v rozmezí 820 - 1490 ot/min. Hluk generovaný větrákem chladiče se pohyboval v rozmezí 33,5 - 40,2 dBA.
