Asus RX 560 O4G EVO: nejslabší z Radeonů
Pokud jste někdy v obchodě vybírali Radeon RX 560, jistě vám neuniklo, že pod tímto značením existuje hnedle několik grafických karet různých konfigurací. My si dnes představíme Asus RX 560 O4G EVO, tedy toho nejslabšího Radeona 560, a také si řekneme, jak naopak poznat toho nejvýkonnějšího.
gpureport.cz  Pavel Šantrůček  30.05.2018

OBSAH:
1. Asus RX 560 O4G EVO
10. Deus Ex: Mankind Divided
2. Asus GPU Tweak II
11. Battlefield 1
3. Jak budeme testovat
12. Mass Effect: Andromeda
4. Crysis 3
13. Middle-earth: Shadow of War
5. The Witcher 3: Wild Hunt
14. Assassin's Creed: Origins
6. Star Wars: Battlefront
15. Wolfenstein II: The New Colossus
7. Rise of the Tomb Raider
16. Teplota, hlučnost a spotřeba
8. Tom Clancys: The Division
17. Testy virtuální reality
9. Doom
18. Závěrečné hodnocení


Asus RX 560 O4G EVO

Poněkud zmatek vládne ve značení grafických karet Radeon RX 560. Pod tímto označením se totiž na našem trhu objevují dvě rozdílné grafické karty, které se mezi sebou liší svými specifikacemi i použitými grafickými paměťmi. A aby toho nebylo málo, celkem značný rozdíl je také v pracovních frekvencích grafických čipů, které jsou závislé na nastaveném limitu spotřeby (TDP) podle toho, zda využívají přídavné napájení, nebo jsou „krmeny“ pouze ze sběrnice PCI Express.

My si dnes na GPUreport představíme grafickou kartu Asus RX 560 O4G EVO. Tedy toho Radeona RX 560 úplně nejslabšího, který nejenže v útrobách svého grafického čipu Polaris 21 (XL) postrádá dva výpočetní bloky CU (Compute Units), na který jsou připojeny pomalejší grafické paměti GDDR5 (6000 MHz efektivně) o kapacitě 4GB, ale díky absenci konektorů přídavného napájení má dokonce také snížené TDP na pouhých 48W. Dnes tedy rozhodně žádné výkonnostní rekordy trhat nebudeme, ale pojďme pěkně popořádku. Co si tedy vlastně přinesete domů?



Asus RX 560 O4G EVO balení



Kromě samotné grafické karty balení obsahuje také příručku a DVD s ovladači. DVD dále obsahuje firemní nástroj pro snadné přetaktování grafické karty Asus GPU Tweak II.



Asus RX 560 O4G EVO front



Grafická karta Asus RX 560 O4G EVO měří na délku 220 mm, na šířku pak zabere 2 rozšiřující sloty vaší základní desky. O chlazení se stará litý hliníkový chladič, který není vybaven žádnými tepelnými trubicemi. Moduly grafických pamětí nijak speciálně chlazeny nejsou, napájecí kaskáda je pak chlazena menším hliníkovým chladičem.

Aktivní část systému chlazení tvoří dva 75 mm ventilátory s aerodynamicky tvarovanými lopatkami, které jsou odolné vůči prachu, certifikované dle IP5X, s vylepšenou spolehlivostí a delší životností. Ventilátory chladiče nepodporují technologii 0dB a otáčejí se rychlostí 1330 ot./min. i při nízké zátěži a teplotě grafické karty.



Asus RX 560 O4G EVO back



Systém chlazení Asus RX 560 O4G EVO přesahuje plošný spoj grafické karty o 40 mm. Samotný PCB pak není chráněn žádným backlape, což není nijak na škodu.



Asus RX 560 O4G EVO top



O napájení grafické karty se stará 4+1fázová kaskáda napěťových regulátorů, která nevyžaduje žádné přídavné napájení, protože si vystačí pouze s tím málem, co jí dodá sběrnice PCI Express. Grafická karta Asus RX 560 O4G EVO má TDP nastavené na 48 W a výrobce k jejímu provozu doporučuje zdroj o výkonu minimálně 400 W.



Asus RX 560 O4G EVO header



Grafická karta Asus RX 560 O4G EVO disponuje výstupy typu 1x DVI-D (Dual Link), 1x HDMI (2.0) a 1x DP (1.4)



Frekvence a PowerTune



Asus RX 560 O4G EVO GPUZAsus RX 560 O4G EVO GPUZ 2



Grafická karta Asus RX 560 O4G EVO byla ve výchozím stavu továrně nastavena do herního režimu (Gaming mode). Maximální frekvence grafické karty je v tomto nastavení 1187 MHz, což oproti referenčním hodnotám RX 560D znamená navýšení o 12 MHz. Grafická paměť je taktována na 1500 MHz (6000 MHz efektivně), tedy v referenčních hodnotách.



Otáčky ventilátorů a hlučnost chlazení



Asus RX 560 O4G EVO otáčky a hlučnost graf



Při nízkém vytížení grafické karty nejsou ventilátory chladiče zastaveny, ale otáčejí se rychlostí 1330 ot/min. Otáčky ventilátoru se v testovaných hrách pohybovaly dle vytížení v rozmezí 1370 - 1780 ot/min. Hluk generovaný větrákem chladiče se pohyboval v rozmezí 33,4 - 34,5 dBA.



Účinnost systému chlazení



Stress Test
98,3 %

3DMark Stress Test výsledky

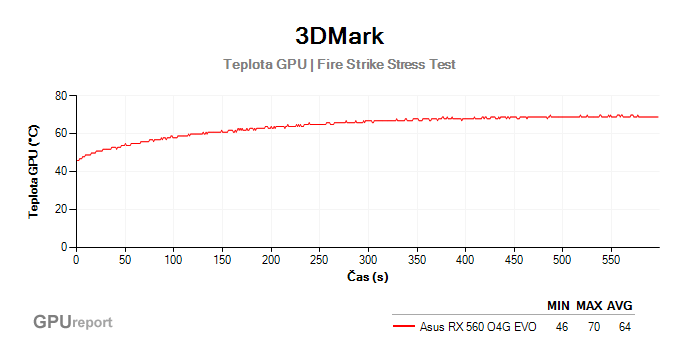

Při testování účinnosti systému chlazení v nástroji 3DMark Fire Strike Stress Test grafická karta Asus RX 560 O4G EVO dosáhla na skóre 98,8 % a v těchto testech stability snímkové frekvence tak prošla (minimální hranice je 97 %). Při tomto testu si grafická karta v jeho samotném závěru držela teplotu 69°C při otáčkách ventilátorů 1350 ot./min. Průměrná dosažené frekvence grafické karty pak v tomto testu dosáhla na 1158 MHz.
