Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition
Další grafickou kartou, která si dnes odbude svou premiéru na GPUreport je Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition. Tato grafická karta nabízí nejen nereferenční takty, ale přichází také s nově koncipovaným a svými rozměry jistě nepřehlédnutelným systémem chlazení.
gpureport.cz  Pavel Šantrůček  18.04.2018

OBSAH:
1. Sapphire Nitro+ RX Vega56 2G HBM2 LE
11. Mass Effect: Andromeda
2. Jak budeme testovat
12. Prey
3. Crysis 3
13. Middle-earth: Shadow of War
4. The Witcher 3: Wild Hunt
14. Assassin's Creed: Origins
5. Star Wars: Battlefront
15. Wolfenstein II: The New Colossus
6. Rise of the Tomb Raider
16. Teplota, hlučnost a spotřeba
7. Tom Clancys: The Division
17. Testy virtuální reality
8. Doom
18. Přetaktování
9. Deus Ex: Mankind Divided
19. Závěrečné hodnocení
10. Battlefield 1


Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition

Grafických karet založených na grafických čipech Vega společnosti AMD je na trhu jako šafránu a o to více jsem rád, že vám mohu jednu takovou dnes na GPUreport představit. Dnes si totiž představíme a otestujeme grafickou kartu Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition, která disponuje zcela novým a opravdu velmi zajímavým systémem chlazení Nitro+ se třemi ventilátory Tri-X.

Jak už bylo částečně řečeno, grafická karta Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition je postavena kolem lehce oříznutého grafického čipu Vega56 (Vega 10 XL) společnosti AMD, který je oproti plnohodnotné konfiguraci Vega64 (Vega 10 XT) ochuzen celkem o 8 jednotek CU (Compute Units) a obsahuje tak „pouze“ 3584 SP (Stream Processors) a 224 TMU (Texture Mapping Units). Oproti grafickým kartám Vega64 je u Vega56 navíc snížena také frekvence grafických pamětí typu HBM2 z původních 945 MHz (1890 MHz efektivně) na 800 MHz (efektivních 1600 MHz), velikost HBM2 pamětí o kapacitě 8 GB však zůstala.

Slůvka „Limited Edition“ v jejím názvu pak naznačují, že společnost Sapphire dala této grafické kartě do vínku také o něco vyšší frekvence. A protože všichni již asi víte, že grafické čipy Vega se musí opravdu řádně chladit, je tato grafická karta vybavena novým a opravdu masivním chladičem, který svou délkou i mohutností vzdáleně tak trochu připomíná známý TRI-FROZR společnosti MSI. Takže, co si vlastně přinesete domů?



Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition balení



Balení grafické karty Sapphire Nitro+ RX Vega56 8G HBM2 LC je poměrně skromné. Kromě samotné grafické karty balení obsahuje již jen uživatelskou příručku a ocelovou podpěru, která slouží k pomocnému uchycení grafické karty a zabránění jejímu průhybu ve slotu PCIE v případě, když je grafická karta v PC instalována ve vodorovné pozici (hmotnost grafické karty je 1,582 kg).

Žádné DVD jsem v krabici nenalezl a tak ovladače a nástroj SAPPHIRE TriXX Nitro Glow pro ovládání RGB LED osvětlení si budete muset stáhnout přímo ze stránek výrobce. Firemní nástroj Sapphire TriXX pro snadné přetaktování s touto grafickou kartou prozatím ještě nespolupracuje.



Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition front



Grafická karta měří na délku 310 mm a na základní desce vašeho počítače zabere celkem 3 rozšiřující sloty. Masivní skládaný pasiv chladiče je vybaven odpařovací komorou (Vapor chamber) s 5+3 tepelnými trubicemi (Heatpipe) o průměru 3x 8mm a 5x 6mm, které odvádí odpadní teplo z grafického čipu, grafických pamětí HBM2 i napájecí kaskády grafické karty. Krajní ventilátory jsou osvětleny pomocí RGB LED. Barvy a efekty tohoto osvětlení se dají nastavit pomocí nástroje SAPPHIRE TriXX Nitro Glow.



Sapphire Nitro+ RX Vega56 8G HBM2 chladič
Zdroj: Sapphire



Aktivní část systému chlazení je tvořena třemi ventilátory Tri-X (2x 92 mm a 1x 80 mm), které jsou uloženy v dvojitých kuličkových ložiskách. Technologie uchycení ventilátorů NITRO Quick Connect zajišťuje jejich velmi snadnou výměnu při poruše, nebo odmontování při údržbě. Ventilátory podporují technologii Intelligent Fan Control III, která při nízké zátěži a teplotě grafické karty všechny ventilátory chladiče zcela vypne.



Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition back



Zadní strana grafické karty je osazena hliníkovým backplate, který je perforovaný pro účinnější průchod chladícího vzduchu Nitro Free Flow (NFF). Ze zadní strany PCB je vyveden jeden 4pin konektor Turbine-X, pomocí kterého můžete regulovat rychlost otáček ventilátorů ve vaší počítačové skříni. Větrání skříně je tedy řízeno podle teploty grafické karty, respektive podle pěti tepelných senzorů umístěných na PCB grafické karty.



Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition top



O napájení grafické karty se stará zdvojená 7+1 fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí tří 8pin konektorů. V horní části je umístěn přepínač BIOSu. Spotřeba grafické karty je nastavena na 240 W (BIOS 1) nebo 180 W (BIOS 2) a výrobce k jejímu provozu doporučuje zdroj o výkonu 750 W. Velmi pěkné je pak svítící logo SAPPHIRE, jehož barvy a světelné efekty se dají měnit opět za pomocí nástroje SAPPHIRE TriXX Nitro Glow.



Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition výstupy



Grafická karta Sapphire Nitro+ RX Vega56 8G HBM2 LE disponuje výstupy typu 2x HDMI (2.0) a 2x DP (1.4). Přítomnost dvou HDMI jistě ocení všichni vlastníci headsetů virtuální reality.



Frekvence a PowerTune

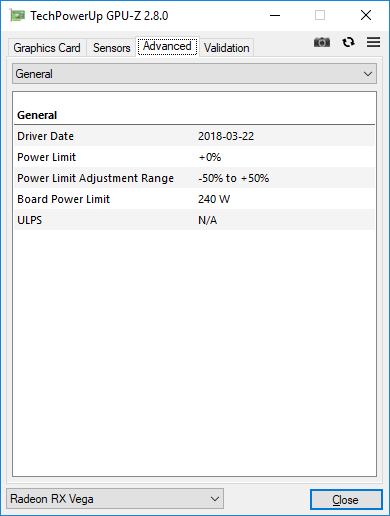

Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition BIOS1Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition BIOS1-2

Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition BIOS2Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition BIOS2-2



Grafická karta byla ve výchozím stavu pomocí přepínače BIOSu nastavena na BIOS1 (OC režim). Maximální frekvence grafické karty je v tomto nastavení 1590 MHz, což oproti referenčním hodnotám RX Vega56 znamená navýšení o 119 MHz. Grafická paměť HBM2 je taktována na 800 MHz (1600 MHz efektivně), tedy plně v referenčních hodnotách Vega56.



Otáčky ventilátorů a hlučnost chlazení



Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition otáčky a hlučnost

Při nízkém vytížení grafické karty jsou ventilátory chladiče zastaveny (Intelligent Fan Control III). Otáčky ventilátoru se v testovaných hrách pohybovaly dle vytížení v rozmezí 1250 - 1480 ot/min. Hluk generovaný větrákem chladiče se pohyboval v rozmezí 36,9 - 40 dBA.



Účinnost systému chlazení



Fire Strike Stress Test
99,2 %

Při testování účinnosti systému chlazení v nástroji 3DMark Time Spy Stress Test grafická karta Sapphire Nitro+ RX Vega56 8G HBM2 Limited Edition dosáhla na skóre 99,2 % a v těchto testech stability snímkové frekvence tak s rezervou prošla (minimální hranice je 97 %). Při tomto testu si grafická karta držela teplotu 69°C při otáčkách ventilátorů 1230 ot./min. Průměrná dosažené frekvence grafické karty pak v tomto testu dosáhla na 1500 MHz.
