Asus Strix GTX 1070 Ti A8G Gaming

Je 2.11.2017 a NDA na informace kolem výkonu grafické karty GeForce GTX 1070 Ti právě skončila. Dnes se tedy můžeme konečně podívat na to, jak si tato grafická karta vede v porovnání s ostatním grafickými kartami z výkonnostního segmentu High-end. Dnes se podíváme na zoubek grafické kartě Asus Strix GTX 1070 Ti A8G Gaming, ale dříve, než se pustíme do vlastních testů, pojďme se podívat na to, proč vůbec a jak vlastně grafická karta GeForce GTX 1070 Ti vznikla a jaké jsou její specifikace.

Po vydání grafických karet Radeon RX Vega společnosti AMD, se grafická karta GeForce GTX 1070 dostala do značného tlaku, protože po stránce výkonu mohla jen s vypětí všech sil (vysokých frekvencí) konkurovat grafické kartě Radeon RX Vega 56.

Samozřejmě, to se společnosti Nvidia líbilo jen pramálo a rozhodla se s tím něco narychlo udělat. Práce to zřejmě ani moc nedalo, grafický čip GP104, na kterém jsou založeny grafické karty GeForce GTX 1080 a GTX 1070 totiž disponuje výkonem dostatečným a problém byl pouze v tom, že v případě grafické karty GTX 1070 byl tento čip přespříliš „ořezán“. Pět deaktivovaných jednotek SM (Streaming Multiprocessor) v grafickém čipu se na výkonu projevit nějak musí a tak nebylo ani divu, že se grafická karta GeForce GTX 1070 s vydáním Radeonu RX Vega 56 dostala do problémů, protože mnohdy na něj svým výkonem prostě nestačila.

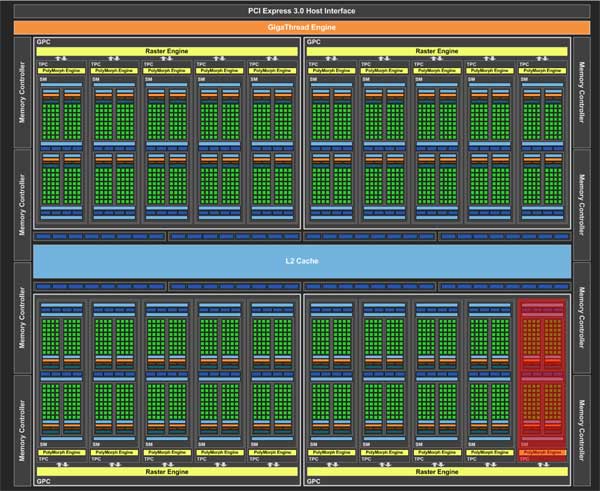

Společnost Nvidia se tedy rozhodla, že vydá novou grafickou kartu, která bude sice založena opět na grafickém čipu GP104, ale s mnohem nižším počtem deaktivovaných jednotek SM. Takováto grafická karta by pak na výkon Radeonu RX Vega 56 měla bohatě stačit. Přesně tak se zrodila grafická karta GeForce GTX 1070 Ti, která je postavena opět kolem grafického čipu GP104, konkrétně označeném GP104-300-A1, ve kterém je deaktivovaná pouze jediná jednotka SM.

A protože každá jednotka SM obsahuje (krom jiného) také 128 SP (Stream Processor) a 8 TMU (Texture Mapping Unit), tento „nový“ grafický čip tedy obsahuje celkem 2432 SP a 152 TMU. Paměťový subsystém se nijak nezměnil a tak grafická karta GeForce GTX 1070 Ti stále nabízí grafické paměti typu GDDR5 o kapacitě 8 GB stejně, jako u původní GeForce GTX 1070. Zachováno zůstalo samozřejmě také 64 jednotek ROP (Raster Operations Pipeline). Specifikace grafické karty GeForce GTX 1070 Ti jsou tedy následující:

Specifikace

	GTX 1080 Ti	GTX 1080	GTX 1070	GTX 1070 Ti
Chip	GP102	GP104	GP104	GP104
CUDA Cores	3584	2560	1920	2432
TMUs	224	160	120	152
ROPs	88	64	64	64
GPU Clock	1480 MHz	1607 MHz	1506 MHz	1607 MHz
Boost Clock	1582 MHz	1733 MHz	1683 MHz	1683 MHz
VRAM Clock	11Gbps GDDR5X	10 Gbps GDDR5X	8 Gbps GDDR5	8 Gbps GDDR5
VRAM Bus	352-bit	256-bit	256-bit	384-bit
TDP	250 W	180 W	150 W	180 W
Transistors	12B	7,2B	7,2B	7,2B
Process	16nm FinFET	16nm FinFET	16nm FinFET	16nm FinFET

Na závěr povídání o specifikacích grafické karty GeForce GTX 1070 je ještě třeba poznamenat, že tentokrát výrobci nereferenčních grafických karet nebudou moci ve svých BIOSech nastavovat takty jiné, nežli referenční. Všechny nereferenční grafické karty GeForce GTX 1070 Ti různých výrobců budou mít  tedy nastavené vždy takty stejné - referenční. To samozřejmě neznamená, že si tyto grafické karty nebudete moci taktovat dle vlastních potřeb. K tomu vám však poslouží výhradně nástroje jako je Asus GPU Tweak, MSI Afterburner, či OC nástroje dalších výrobců.

Takovýmito specifikacemi tedy disponuje grafická karta GeForce GTX 1070 Ti a my už se rychle pojďme podívat na jejího představitele v dnešní recenzi, tedy grafickou kartu Asus Strix GT5X 1070 Ti A8G Gaming.

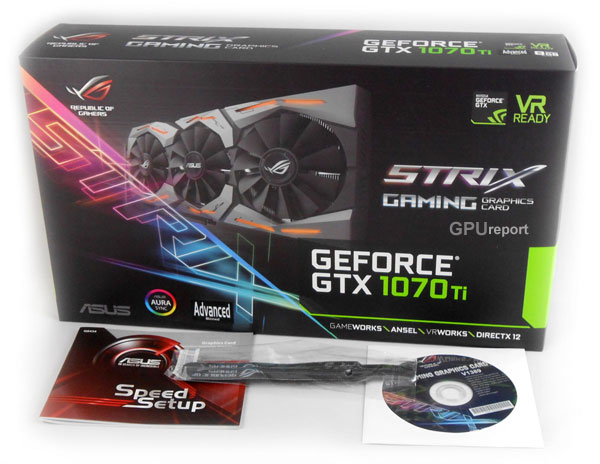

Kromě samotné grafické karty balení obsahuje také příručku, upevňovací pásky na suchý zip a DVD s ovladači. DVD dále obsahuje nástroj pro snadné přetaktování grafické karty GPU Tweak II společně s aplikací Aura pro nastavení barev a chování LED diod na grafické kartě.

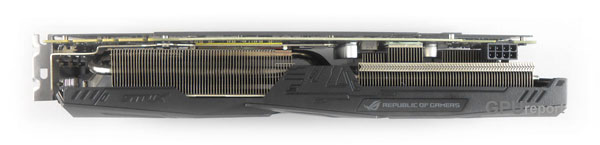

Grafická karta měří na délku 298 mm a o chlazení se stará masivní 2,5 slotový chladič, který nám narostl do šířky o dobrých 40 %, což by se mělo projevit v nižších teplotách grafického čipu až o 30 %. Technologie DirectCU III samozřejmě zůstala a teplo z grafického čipu je tedy odváděno za pomoci 6 tepelných trubic (Heatpipe). Styčná plocha mezi chladičem a grafickýcm čipem doznala vylepšení v podobě ještě hladšího povrchu s názvem MaxContact pro lepší odvod tepla z grafického čipu do těla chladiče. Jak moduly grafických pamětí, tak také i moduly napěťových regulátorů jsou chlazeny pomocí speciální chladící desky (Heatsink plate).

Aktivní část chlazení pak tvoří celkem tři 90 mm ventilátory Wing-Blade s prohnutými křidélky na lopatkách pro zvýšení průchodu vzduchu a velmi tichý chod. Grafická karta podporuje technologii 0 dB, která v případě nižších teplot grafické karty nežli 55 °C všechny ventilátory zcela zastaví. Kryt chladiče je pak částečně podsvícen.

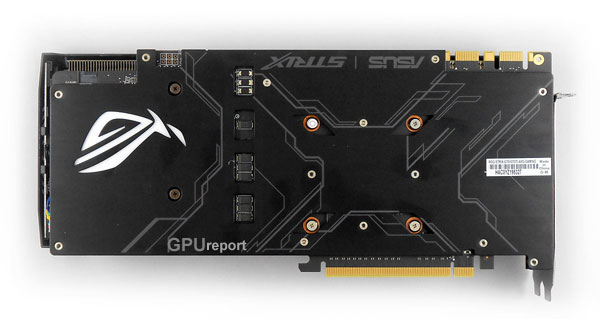

Zadní strana PCB grafické karty je zakryta backplate s prosvětleným logem Republic of Gamers (ROG). Ze zadní strany grafické karty je vyveden jeden 4 pinový konektor Asus FanConnect pro ovládání otáček ventilátorů v počítačové skříni, které jsou pak regulovány právě podle teploty grafické karty.





O napájení grafické karty se stará jediný 8pin onektor, který napájí 6+1 fázovou kaskádu napěťových regulátorů (VRM). TDP grafické karty je nastaveno na 180 W (max 217 W) a doporučený zdroj napájení by tedy neměl mít výkon nižší nežli 500 W.

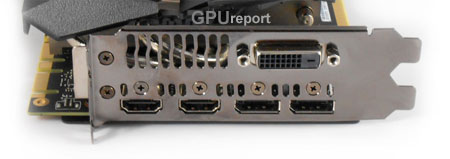

Grafická karta Asus Strix GTX 1070 Ti A8G Gaming disponuje výstupy typu 1x DVI-D (Dual Link), 2x HDMI (2.0) a 2x DP (1.4). Přítomnost dvou HDMI jistě ocení všichni vlastníci headsetů virtuální reality.



Frekvence a Boost

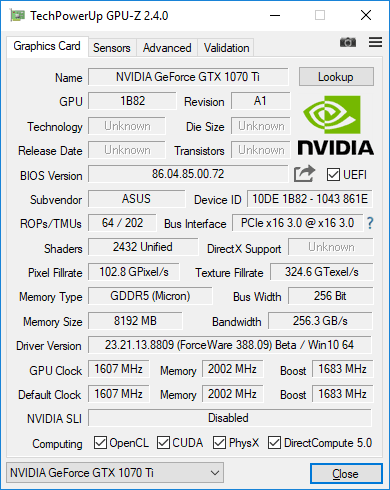

Grafická karta byla ve výchozím stavu továrně nastavena do herního režimu (Gaming mode). Základní frekvence grafické karty je 1607 MHz, boost frekvence je 1683 MHz a frekvence pamětí GDDR5 je 2002 MHz (efektivně 8008 MHz). Všechny frekvence tedy zůstaly na referenčních hodnotách GeForce GTX 1070 Ti.



Otáčky a hlučnost chladiče





Při nízkém vytížení grafické karty jsou ventilátory chladiče zastaveny (technologie 0 dB). Otáčky ventilátoru se v testovaných hrách pohybovaly dle vytížení v rozmezí 1230 - 1385 ot/min. Hluk generovaný větrákem chladiče se pohyboval v rozmezí 34,7 - 36,4 dBA.
