Asus Strix RX 560 O4G Gaming: jak si vede Baffin v plné konfiguraci?
Asus Strix RX 560 O4G Gaming je představitelem další grafické karty z nové řady „pětkových“ Radeonů společnosti AMD, kterou si dnes představíme. Podle číselného značení je jisté, že dnes asi žádné výkonnostní rekordy trhat nebudeme. Radeon RX 560 je totiž určen spíše těm nejméně náročným „hráčům".
gpureport.cz  Pavel Šantrůček  15.06.2017

OBSAH:
1. Asus Strix RX 560 O4G Gaming
9. Rise of the Tomb Raider
2. Asus GPU Tweak II
10. Ashes of the Singularity
3. Jak budeme testovat
11. Doom
4. Crysis 3
12. Total War: Warhammer
5. Middle Earth: Shadow of Mordor
13. Deus Ex: Mankind Divided
6. Alien: Isolation
14. Teplota, hlučnost a spotřeba
7. The Witcher 3: Wild Hunt
15. Závěrečné hodnocení
8. Star Wars: Battlefront


Jak budeme grafické karty testovat

V herních testech se v dnešní recenzi proti sobě postaví následující grafické karty z výkonnostního segmentu mainstream:



Asus Strix RX 560 O4G Gaming
Asus Strix RX 560 O4G Gaming


Asus GTX 1060 O6G 9gbps
Asus GTX 1060 O6G 9gbps
Aktuální cena ASUS GTX1060-O6G-9GBPS v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )


Sapphire Nitro+ RX 580 8GD5 LE
Sapphire Nitro+ RX 580 8GD5 LE
Aktuální cena Sapphire Radeon RX 580 NITRO+ 8GB DDR5, 11265-00-40G v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )

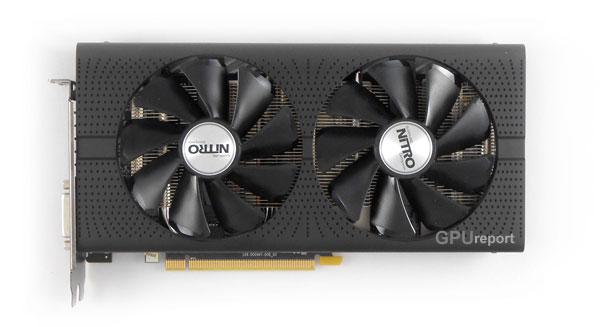

Sapphire Nitro+ RX 480 4G D5 OC
Sapphire Nitro+ RX 480 4G D5 OC
Aktuální cena Sapphire Radeon RX 480 NITRO+ 4GB DDR5, 11260-02-20G v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )


Asus Phoenix GTX 1050 2G
Asus Phoenix GTX 1050 2G
Aktuální cena ASUS PH-GTX1050-2G v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )

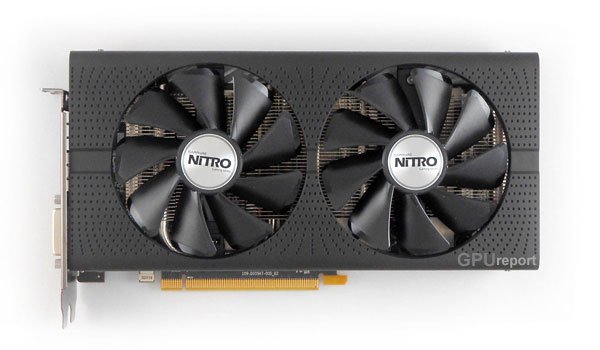

Sapphire Nitro+ RX 470 8GB
Sapphire Nitro+ RX 470 8GB
Aktuální cena Sapphire Radeon RX 470 NITRO+ 8GB DDR5, 11256-07-20G v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )


XFX RX 460 Double Dissipation 4GB
XFX RX 460 Double Dissipation 4GB
Aktuální cena XFX Radeon RX 460 Double Dissipation 4GB DDR5, RX-460P4DFG5 v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )

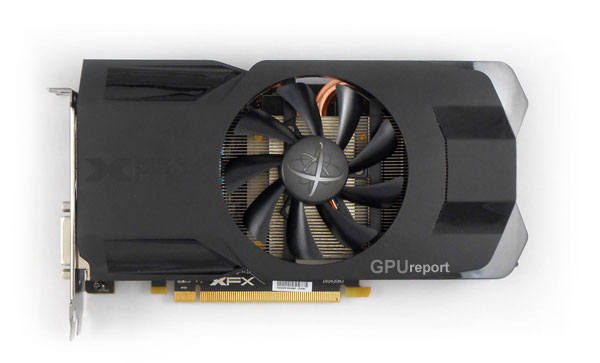

XFX RX 470 Single Fan 4GB
XFX RX 470 Single Fan 4GB
Aktuální cena XFX Radeon RX 470 RS 4GB DDR5, RX-470P4SFD5 v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )


MSI GTX 1050 Ti Gaming X 4G
MSI GTX 1050 Ti Gaming X 4G
Aktuální cena MSI GeForce GTX 1050 Ti GAMING X 4G v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )


Asus Dual GTX 1060 O3G
Asus Dual GTX 1060 O3G
Aktuální cena Asus DUAL-GTX1060-O3G v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )


Asus Strix RX 480 O8G Gaming
Asus Strix RX 480 O8G Gaming
Aktuální cena Asus STRIX-RX480-O8G-GAMING v českých e-shopech: Kč - Kč (Zdroj: Heureka.cz, )





Aby informace o všech "soutěžících" byly úplné, všechny parametry grafických karet jsou zaneseny v následující tabulce:



GPU Chip
Variant
Family
Velikost
Transistory
Výroba
SP
TMU
ROP
VRAM
Velikost
Bus /Clock
Base Clock
Turbo Clock
Real Clock
Interface

TDP
Asus Strix RX 560 O4G Gaming Polaris
Baffin XT
GCN 4nd GEN
123 mm2
3,000 million
14nm FinFET (GloFo)
1024
64
16
GDDR5
4.096 GB
128b /7000
1326 MHz
1326 MHz
1326 MHz
PCIe 3.0 x8

75 W
Asus GTX 1060 O6G 9gbps GP106
GP106-400-A1
Pascal
200 mm2
4,400 million
16nm FinFET (TSMC)
1280
80
48
GDDR5
6.144 GB
192b /9100
1633 MHz
1848 MHz
1966 MHz
PCIe 3.0 x16

120 W
Sapphire Nitro+ RX 580 LE Polaris
Polaris 20 XTX
GCN 4nd GEN
232 mm2
5,700 million
14nm FinFET (GloFo)
2304
144
32
GDDR5
8.192 GB
256b /8000
1450 MHz
1450 MHz
1450 MHz
PCIe 3.0 x16

150 W
Sapphire Nitro+ RX 480 4GB Ellesmere
Ellesmere XT
GCN 4nd GEN
232 mm2
5,700 million
14nm FinFET (GloFo)
2304
144
32
GDDR5
4.096 GB
256b /7000
1306 MHz
1306 MHz
1306 MHz
PCIe 3.0 x16

150 W
Asus Phoenix GTX 1050 2G GP107
GP107-300-A1
Pascal
132 mm2
3,300 million
14nm FinFET
640
40
32
GDDR5
2.048 GB
128b /7008
1354 MHz
1455 MHz
1620 MHz
PCIe 3.0 x16

75 W
Sapphire Nitro+ RX 470 8GB Ellesmere
Ellesmere PRO
GCN 4nd GEN
232 mm2
5,700 million
14nm FinFET (GloFo)
2048
128
32
GDDR5
8.192 GB
256b /8000
1260 MHz
1260 MHz
1260 MHz
PCIe 3.0 x16

120 W
XFX RX 460 DD 4GB Baffin
Baffin PRO
GCN 4nd GEN
123 mm2
3,000 million
14nm FinFET (GloFo)
896
56
16
GDDR5
4.096 GB
128b /7000
1220 MHz
1220 MHz
1220 MHz
PCIe 3.0 x8

75 W
XFX RX 470 Single Fan 4GB Ellesmere
Ellesmere PRO
GCN 4nd GEN
232 mm2
5,700 million
14nm FinFET (GloFo)
2048
128
32
GDDR5
4.096 GB
256b /7000
1226 MHz
1226 MHz
1226 MHz
PCIe 3.0 x16

120 W
MSI GTX 1050 Ti Gaming X 4G GP107
GP107-400-A1
Pascal
132 mm2
3,300 million
14nm FinFET
768
48
32
GDDR5
4.096 GB
128b /7008
1354 MHz
1468 MHz
1759 MHz
PCIe 3.0 x16

75 W
Asus Dual GTX 1060 O3G GP106-3
GP106-300-A1
Pascal
200 mm2
4,400 million
16nm FinFET (TSMC)
1152
72
48
GDDR5
3.072 GB
192b /8008
1569 MHz
1785 MHz
1924 MHz
PCIe 3.0 x16

120 W
Asus Strix RX 480 O8G Gaming Ellesmere
Ellesmere XT
GCN 4nd GEN
232 mm2
5,700 million
14nm FinFET (GloFo)
2304
144
32
GDDR5
8.192 GB
256b /8000
1330 MHz
1330 MHz
1330 MHz
PCIe 3.0 x16

150 W



Ukazatelem výkonu grafických karet bude pro nás snímková frekvence, která je v článku vyjádřena grafem výsledkovým, včetně minim a maxim. Protože při takovémto množství grafických karet v testu není možné kvalitně zobrazit všechny průběhy frametimes, budeme se muset spokojit pouze s výsledkovým grafem variability a stuteringu. Ale nebojte, o další grafy z průběhu testování ošizeni nebudete.



Snímková frekvence graf vzor



Pokud nevíte, nebo si nejste zcela jisti, co vlastně směrodatné odchylky variability a stutteringu ukazují, doporučuji přečíst si článek o poruchách plynulosti v počítačových hrách a jejich měření.



Sumarizace vzor



Samozřejmě u každého testu nebude chybět ani přehledná tabulka výsledků. Pro toho, kdo se o grafické karty zajímá profesionálněji, nežli běžný uživatel, jsou v této tabulce také umístěny obrázkové odkazy Line chart, pomocí kterých si můžete nechat zobrazit komplení přehled o daném testu, včetně takových libůstek, jako je průběh frame times, snímkové frekvence, vytížení GPU, vytížení CPU, napětí atd.



Test comparer vzor



Pokud budete chtít porovnat detailní informace o průběhu testů mezi dvěma grafickými kartami, můžete použít funkci Porovnání testů, která je kdykoliv dostupná pomocí menu Testy/Porovnání testů. Pomocí tohoto porovnávače si pak můžete nechat zobrazit detailní grafy z průběhu testů dle vašeho specifického přání, jako jsou třeba průběhy frame times, frekvencí GPU, vytížení GPU, napětí GPU atd. A nejen to, pomocí zpětného odkazu (Backlink) se pak můžete o tyto grafy podělit se svými přáteli.



Perfmarks vzor



Specialitou na GPUreport je tabulka PERFMARKS. Díky databázovému zpracovávání naměřených dat z testů grafických karet si můžeme také dovolit počítat lecjaké statistické hodnoty. Těmi nejatraktivnějšími jsou pak ukazatele výkonů v jednotlivých rozlišeních a provozních vlastností.

Tabulka PERFMARKS vám tedy bude vždy ukazovat, jak na tom daná grafická karta, v porovnání s ostatními kartami, vlastně je. Jaký je její relativní výkon oproti nejvýkonnější grafické kartě v daném segmentu, či jaká je její teplota, hlučnost a spotřeba vůči kartám ostatním. Hodnoty jsou udávány v procentech a vždy platí pravidlo, že čím vyššího procenta grafická karta dosáhne, tím lépe. U provozních vlastností pak platí nepřímá úměra, tedy čím nižší teplota, hlučnost a spotřeba, tím vyšší jsou procentuální hodnoty PERFMARKS.


Testovací sestava
Procesor Intel Core I7-4790k 4400 MHz
Základní deska Asus Maximus VII RANGER, Intel Z97
RAM Kingston HyperX Fury, 16GB (2x8GB) DDR3 1866
SSD Kingston SSDNow V300 - 120GB
Zdroj EVGA SuperNOVA Gold 850 G2
Operační systém Windows 10 (64-bit)
Monitor Samsung U28E590D 28", 3840x2160, FreeSync

Víme-li tedy jak a co budeme testovat, můžeme se směle pustit do testů samotných.
